THERMASREG
Высококачественный прибор, немецкое качество, испытанный на соответствие требованиям DIN.
Устройства регулирования и ограничения температуры для тепловырабатывающих установок
согласно DIN EN 14597. Предохранительного ограничителя температуры (STB) с типовые испытания
(EC Type Examination, Module B) согласно директиве 97 ⁄ 23 ⁄ EC.
Механический терморегулятор / стержневой термостат THERMASREG
пригоден для контроля, регулирования или ограничения температуры газообразных сред в качестве
котельного регулятора или в системах отопления, вентиляции и кондиционирования воздуха, а так же в
машиностроении и приборостроении, в тепловырабатывающих установках. Выполняется в виде одно-
или двухступенчатого устройства, в качестве настраиваемого терморегулятора TR, реле контроля
температуры TW или предохранительного ограничителя температуры STB.
ТЕ ХНИЧЕСКИЕ Д АННЫЕ
Коммутационная способность: 24 ... 250 B переменного тока +10 %, 10 A, cos φ = 1,0
(контактная нагрузка)
Контакт:
Корпус:
Размеры корпуса:
Присоединение кабеля:
Чувствительный элемент:
Монтажное положение:
Температура корпуса:
Допустимое отклонение:
Рабочая среда:
Установочная длина:
Монтаж ⁄ подключение:
Электрическое подключение:
Класс защиты:
Степень защиты:
Нормы:
Испытания:
ПРИНЦИП РАБОТЫ:

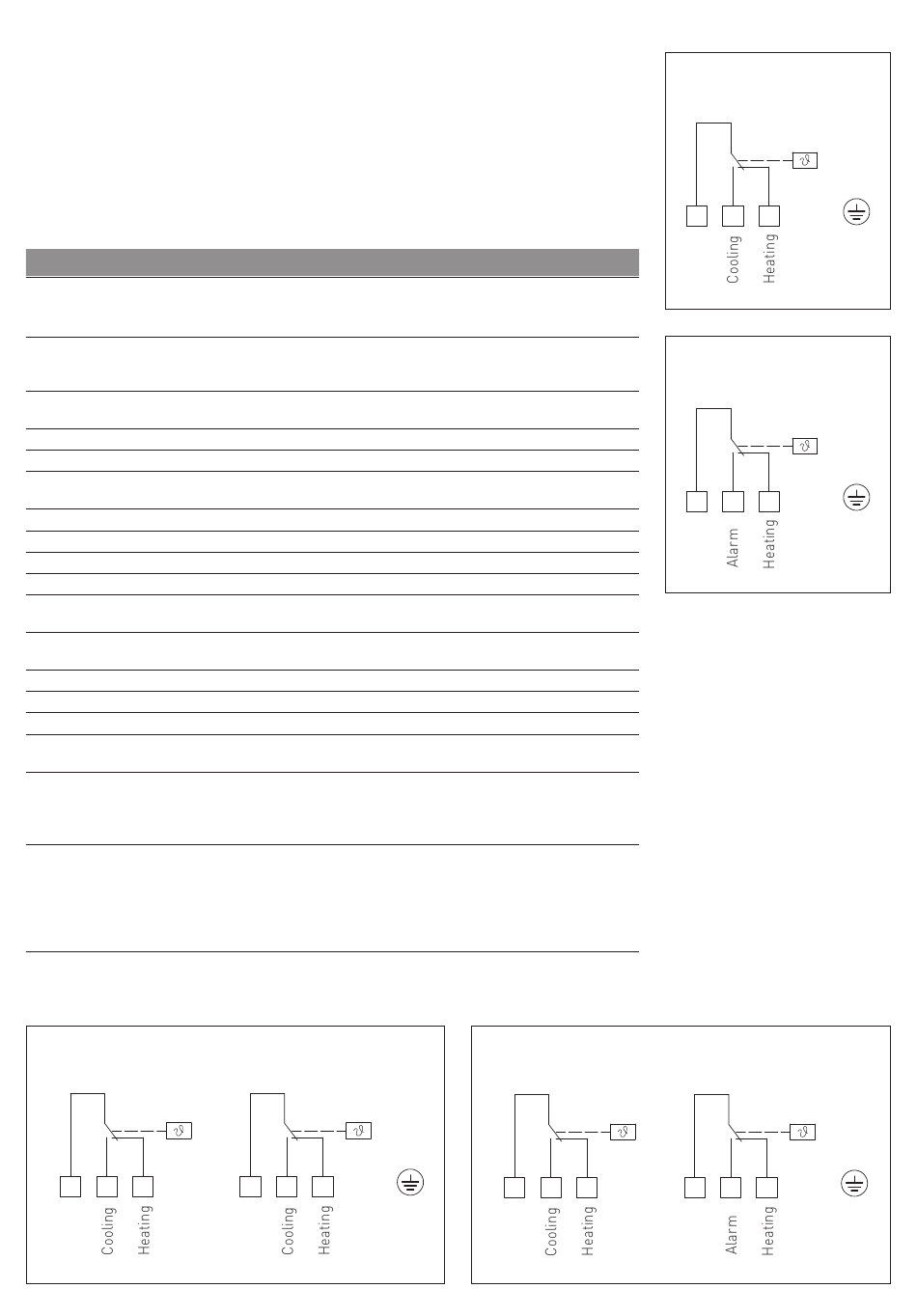

Схема соединения
TW+TW
2
1
3
KTR
24...250 B переменного тока +10 %, 1,5 A, cos φ = 0,6
при 24 B переменного тока мин. 150 мА
защищенный от пыли блок переключателей
(переключающий) в качестве одно- или двухполюсного
беспотенциального переключателя
пластик, полиамид, 30 % усиление стеклянными шариками,
цвет — транспортный белый (аналогичен RAL 9016)
108 x 70 x 73,5 мм (Thor 2)
M 20 x 1,5; с разгрузкой от натяжения
крутильный измерительный механизм с жидкостным наполнением,
датчик расширения жидкости
произвольное
−10 °C ...+65 °C, у корпуса
T
±5 K; T
±3 K
мин
макс
воздух
прибл. 205 мм (с фланцем);
прибл. 184 мм (без фланца)
при помощи присоединительного фланца
(содержится в комплекте поставки)
0,14–2,5 мм², по винтовым зажимам
I (согласно EN 60 730)
IP 65 (согласно IEC 60 529)
соответствие CE-нормам, директива 2014 ⁄ 30 ⁄ EU
директива 2014 ⁄ 35 ⁄ EU «Низковольтное оборудование»
типовые испытания (EC Type Examination, Module B)
согласно директиве 97 ⁄ 23 ⁄ EC,
№ сертификата: IS - TAF - MUC 08 02 100248356 001, DIN EN 14597,
регистр. №: STB 1201, TR ⁄ STB 1202
TW, TR: контакты 2 –3 размыкаются при увеличении температуры
до установленного значения
STB: контакты 2 – 1 или 5 – 4 (двухступенчатое исполнение)
размыкаются при увеличении температуры до установленного
значения. Повторный запуск возможен только после охлаждения
прибл. на 15 K–20 K, путем нажатия кнопки сброса.
(двухступенчатый)
5
4
6
®
KTR, с релейным выходом;
KTR
Схема соединения
TR + STB
2
1
3
Rev. 2017 - V13 RU
Схема соединения
TW, TR
(одноступенчатый)
2
1
3
Схема соединения
STB
(одноступенчатый)
2
3
1
(двухступенчатый)
5
6
4
KTR
KTR
KTR
