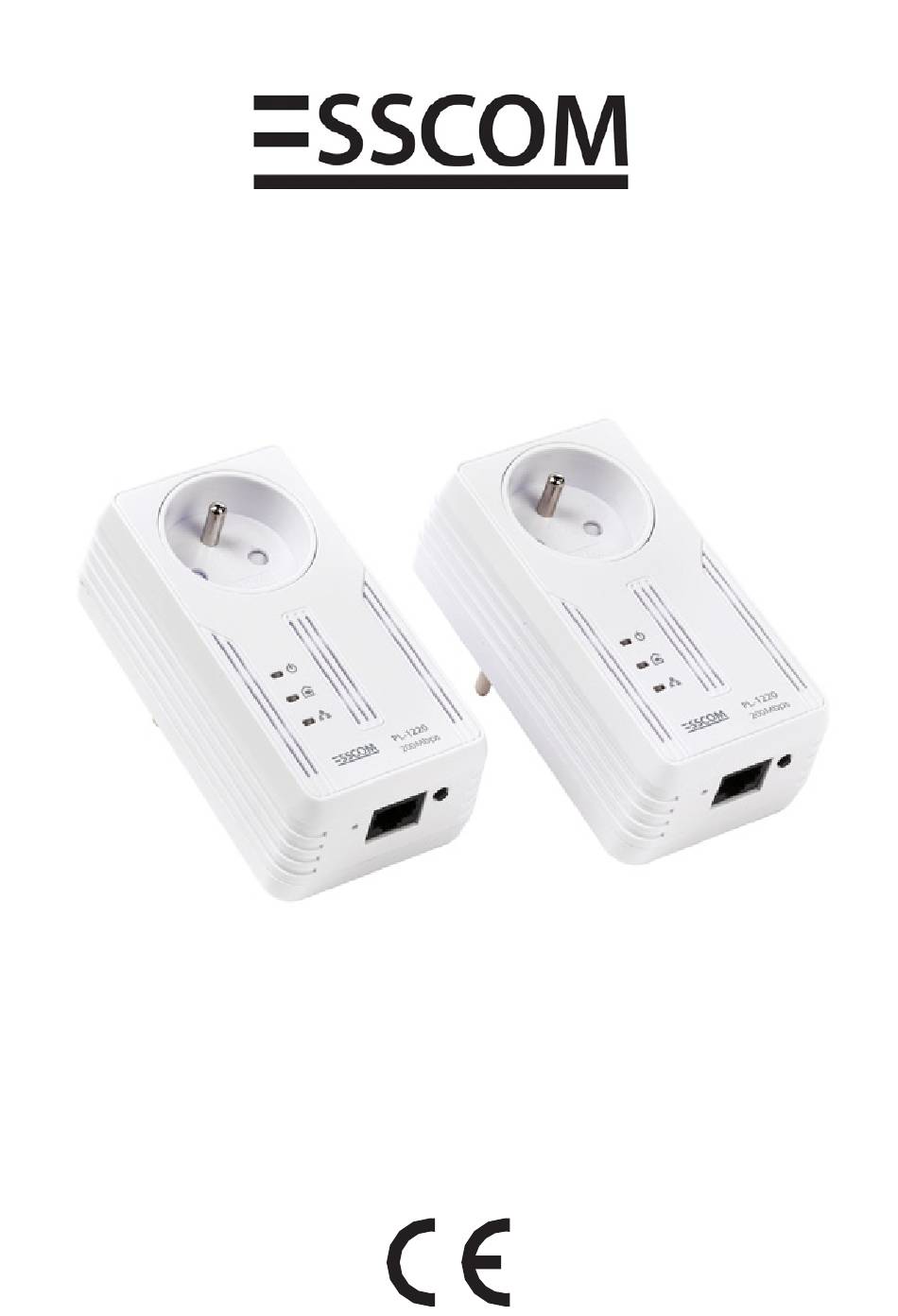

PL-1220
HANDLEIDING
GUIDE D'INSTALLATION
INSTALLATION GUIDE
V1.1 - 08/11

Publicité

loading

Manuels Connexes pour Esscom PL-1220

Sommaire des Matières pour Esscom PL-1220

  • Page 1 PL-1220 HANDLEIDING GUIDE D’INSTALLATION INSTALLATION GUIDE V1.1 - 08/11...
  • Page 2 R&TTE directive. This is confirmed by the CE-mark.The Declaration of conformity can be found on: http://www.esscom.be/cedeclarations.asp Het toestel voldoet aan de basiseisen van de R&TTE-richtlijn. Dit wordt bevestigd door de CE-markering. La conformité de l’appareil avec les exigences fondamentales de la directive européenne R&TTE relative aux terminaux, est confirmée...
  • Page 3 PL-1220 1 Inleiding Met deze Powerline stekkers PL-1220 kan je een netwerk verbinding maken tussen je modem, PC, Settopbox, Spelconsole, ... De PL-1220 stekkers zijn standaard niet verbonden. Volg de procedure beschreven in hoofdstuk 6 om ze te verbinden. Beperkingen Onder optimale omstandigheden bedraagt de maximale kabelafstand tussen twee Powerline apparaten 200 meter.
  • Page 4 PL-1220 4 Veelgebruikte toepassingen...
  • Page 5 PL-1220 5 Omschrijving Doorvoer stopcontact – Hier kan je toestellen zoals een modem, PC, Settopbox, spelconsole, TV, ... inpluggen om te voorzien van stroom. Voedings-LED: – Aan: normale werking – Knipperen (0,5 seconde aan/0,5 seconde uit): in verbindingsmodus – Traag knipperen (4 seconde aan/11...
  • Page 6 Ethernet-kabel op een toestel is aangesloten. 6 De PL-1220 -stekkers verbinden De PL-1220 -stekkers zijn standaard niet verbonden. Volg de onderstaande procedure om ze met mekaar te verbinden: 1. Steek alle Powerlines in het stopcontact. De gemakkelijkste manier is om ze naast elkaar in dezelfde ruimte in te steken.
  • Page 7 PL-1220 Druk gedurende minstens 12 seconden op de toets voor reset/eenvoudige verbinding om de fabrieksinstellingen van de PL-1220 te herstellen. In de fabrieksinstellingen moet de PL-1220 stekker opnieuw worden verbonden! 7 Een extra PL-1220 toevoegen Je kan een Powerline netwerk maken tot maximaal acht Powerlines. Indien je reeds twee Powerlines in werking hebt, kan je er nog maximum zes toevoegen.
  • Page 8 PL-1220 8 PC Hulpprogramma (Utility) De Powerline stekkers kunnen ook geconfigureerd worden via de meegeleverde PC software. 1. Zet de computer aan. Plaats de CD in het CD-romstation. Het CD-menu wordt automatisch gestart. Klik op "Install Utility". Als het menu niet automatisch start, kunt u het bestand "install.exe"...
  • Page 9 PL-1220 3. Na een succesvolle installatie zal er een pictogram op uw bureaublad verschijnen : "HomePlugAV v4.2" 9 Configuratie Om het hulpprogramma te starten, dubbelklikt u op het pictogram "HomePlugAV v4.2" op uw bureaublad. :...
  • Page 10 PL-1220 Home Het scherm "Home" zal het MAC-adres tonen van de Powerline-stekker die op uw computer is aangesloten (via een netwerkkabel). Het MAC-adres van de Powerline-stekker is ook te vinden op het etiket onderaan op het toestel.
  • Page 11 PL-1220 Private Network Name Via het scherm "Private Network Name" kunt u het wachtwoord van de Powerlines wijzigen. U kunt het wachtwoord (Private Network Name) van uw eigen privénetwerk invoeren. Nadat u op de toets "Apply" hebt geklikt, zal het wachtwoord worden verzonden naar de Powerline stekker die op uw computer is aangesloten.
  • Page 12 PL-1220 Zorg dat de externe Powerline-stekker is aangesloten op een stopcontact voordat u op de toets "Apply" klikt. Via “Simulate Push Button” optie kunnen volgende acties ondernomen worden : – Simple Connect : Activeer het verbinbingsmechanisme. – NMK Randomize : Via deze functie wordt een willekeurig wachtwoord ingeladen in de Powerline stekker.
  • Page 13 PL-1220 Devices Het scherm "Devices" toont alle externe Powerline-stekkers die met succes zijn verbonden met de Powerline die op uw computer is aangesloten. Behalve het MAC-adres van de externe Powerline zal ook de kwaliteit van de zend- en ontvangstverbinding worden getoond.
  • Page 14 PL-1220 Quality of Service Via het scherm “Quality Of Service” kan aangegeven worden welk type toestel/toepassing met de Powerline stekker werd verbonden. Hierdoor kan prioriteit gegeven worden aan dataverkeer van volgende types : Online Gaming/Internet, Audio/Video en Voice Over IP.
  • Page 15 PL-1220 Firmware update Indien er een nieuwe firmware beschikbaar is kan deze via de website www.esscom.be gedownload worden. 1. Download de bestanden en plaats ze in een map op de computer. 2. Klik “Update” en volg de instructies. Via “Factory Default” kan de Powerline stekker volledig gereset worden.
  • Page 16 PL-1220 10 Garantie 10.1 Garantieperiode Op de toestellen wordt een garantie van 36 maanden verleend. De garantieperiode gaat in op de dag waarop het nieuwe toestel wordt gekocht. Er is geen garantie op standaard of oplaadbare batterijen (type AA/AAA). Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zijn niet gedekt door de garantie.
  • Page 17 Avec ces prises Powerline PL-1220, vous pouvez établir une connexion réseau entre votre modem, votre PC, votre Settopbox, votre console de jeu... Les prises PL-1220 ne sont pas connectées par défaut. Suivez la procédure décrite dans le chapitre 6 pour les connecter.
  • Page 18 PL-1220 4 Applications courantes...
  • Page 19 PL-1220 5 Description Passage de la prise – Branchez ici des appareils tels que modem, PC, settopbox, console de jeu, téléviseur, ... pour les alimenter. LED d'alimentation : – Allumée : fonctionnement normal – Clignotement (0,5 seconde allumée / 0,5 seconde éteinte) : en mode connexion.
  • Page 20 15 minutes à un appareil par câble Ethernet. 6 Connecter les prises PL-1220 Les prises PL-1220 ne sont pas connectées par défaut. Suivez la procédure ci-dessous pour les connecter entre eux : 1. Branchez tous les Powerline dans une prise.
  • Page 21 PL-1220. Lorsque les paramètres d'usine sont en vigueur, la prise PL-1220 doit à nouveau être connectée. 7 Ajouter une prise PL-1220 supplémentaire Vous pouvez créer un réseau de huit prises Powerline au maximum.
  • Page 22 PL-1220 8 Programme d'aide PC (utilitaire) Les prises Powerline peuvent également être configurées à l'aide du logiciel fourni. 1. Allumez votre ordinateur. Insérez le CD dans le lecteur de CD-ROM. La lecture commence automatiquement. Cliquez sur "Install Utility". Si la lecture ne commence pas automatiquement, vous pouvez rechercher le fichier "install.exe"...
  • Page 23 PL-1220 3. Une fois l'installation terminée, une icône apparaîtra sur votre bureau : "HomePlugAV v4.2" 9 Configuration Pour lancer le programme d'aide, double-cliquez sur l'icône "HomePlugAV v4.2" sur votre bureau. :...
  • Page 24 PL-1220 Home La fenêtre "Home" indiquera l'adresse MAC de la prise Powerline connectée à votre ordinateur (via un câble réseau). L'adresse MAC de la prise Powerline est également reprise sur l'étiquette en partie inférieure de l'appareil.
  • Page 25 PL-1220 Private Network Name Via la fenêtre "Private Network Name", vous pouvez modifier le mot de passe des Powerlines. Vous pouvez introduire le mot de passe (Private Network Name) de votre propre réseau privé. Après avoir cliqué sur la touche "Apply", le mot de passe sera envoyé à la prise Powerline connectée à...
  • Page 26 PL-1220 Veillez à ce que la prise Powerline externe soit branchée dans une prise avant de cliquer sur "Apply". A l'aide de l'option “Simulate Push Button”, les actions suivantes peuvent être entreprises : – Simple Connect : Active le mécanisme de connexion.
  • Page 27 PL-1220 Appareils La fenêtre "Devices" affiche toutes les prises Powerline externes correctement connectées à la Powerline connectée à votre ordinateur. Outre l'adresse MAC de la Powerline externe, la qualité de la connexion d'envoi et de réception sera également affichée. • Vitesse physique supérieure à 30 Mbps ? La LED Powerline sera verte.
  • Page 28 PL-1220 Quality of Service Via la fenêtre “Quality Of Service”, il est possible de voir quel type d'appareil / d'application est en connexion avec une prise Powerline. Cela permet de donner la priorité à différents types de circulation de données : Jeu en ligne/Internet, Audio/Vidéo et Voice Over IP.
  • Page 29 PL-1220 Actualisation du firmware Si un nouveau firmware est disponible, vous pourrez le télécharger via le site www.esscom.be. 1. Téléchargez les fichiers et enregistrez-les dans un dossier sur votre ordinateur. 2. Cliquez sur “Update” et suivez les instructions. Via “Factory Default”, la prise Powerline peut être totalement réinitialisée.
  • Page 30 PL-1220 10 Garantie 10.1 Période de garantie Les appareils sont sous garantie pendant 36 mois. La période de garantie commence au jour de l'achat de l'appareil neuf. Les piles classiques ou rechargeables (type AA/AAA) ne sont pas couvertes par une garantie.
  • Page 31 1 Introduction Powerline PL-1220 plugs can be used to establish a network connection between your modem, PC, set-top Box, games console, etc. By default, the PL-1220 plugs are not connected. To connect them, follow the procedure given in Chapter 6. Limitations Ideally, the maximum cable length between two Powerline devices should be no more than 200 metres.
  • Page 32 PL-1220 4 Typical applications...
  • Page 33 PL-1220 5 Description Power supply socket – You can plug in your hardware, such as a modem, PC, set-top box, games console, TV, etc., to supply them with power. Power supply LED – On: normal operation – Flashing (0.5 seconds on/0.5 seconds off): in connection mode.
  • Page 34 Ethernet cable for 15 minutes. 6 Connecting the PL-1220 plugs By default, the PL-1220 plugs are not connected. To connect them with each other, follow the procedure set out below. 1. Plug all the Powerlines into the power socket.
  • Page 35 PL-1220 Push down the reset/simple connect key for at least 12 seconds to restore the PL-1220 factory settings. When the factory settings are restored, the PL-1220 plug will need to be reconnected! 7 Adding an additional PL-1220 A Powerline network can be created with up to a maximum of eight Powerlines.
  • Page 36 PL-1220 8 PC help programme (Utility) The Powerline plugs can also be configured using the PC software provided. 1. Turn on the computer. Insert the CD into the CD-ROM drive. The CD menu launches automatically. Click "Install Utility". If the menu does not start automatically, you can browse the CD and run the "install.exe"...
  • Page 37 PL-1220 "HomePlugAV v4.2" 9 Configuration To start the utility programme, double-click the "HomePlugAV v4.2" icon on your desktop. :...
  • Page 38 PL-1220 Home The "Home" screen will display the MAC address for the Powerline plug that is connected to your computer (through a network cable). The Powerline plug MAC address can also be found on the label on the underside of...
  • Page 39 PL-1220 Private Network Name The "Private Network Name" screen can be used to change the Powerlines' passwords. You can enter the password (Private Network Name) for your own private network. When you click the "Apply" button, the password will be sent to the Powerline plug that is connected to your computer.
  • Page 40 PL-1220 Make sure that the external Powerline plug is connected to a power socket before you click the "Apply" button. The following can be done using the “Simulate Push Button” option: – Simple Connect: activates the connection mechanism. – NMK Randomize: this function loads a random password into the Powerline plug.
  • Page 41 PL-1220 Devices The "Home" screen displays all the external Powerline plugs that are successfully linked to the Powerline connected to your computer. In addition to the MAC address of the external Powerline, the quality of the send and receive connection is also shown.
  • Page 42 PL-1220 Quality of service The “Quality Of Service” screen shows which type of device/application is connected using the Powerline plug. Priority can be given to the following types of data traffic: Online gaming/Internet, Audio/video and Voice Over IP. This function is disabled by default.
  • Page 43 PL-1220 Firmware update If new firmware becomes available, this can be downloaded from the www.esscom.be website. 1. Download the files and save them in a folder on the computer. 2. Click “Update” and follow the instructions. The Powerline plug can be fully reset using “Factory Default”.
  • Page 44 PL-1220 10 Warranty 10.1 Warranty period The devices carry a 36-month warranty. This warranty period starts on the date the new unit is purchased. There is no warranty on standard or rechargeable batteries (type AA/AAA). Small components or defects having a negligible impact on the operation or value of the device are not covered by the warranty.
  • Page 45 PL-1220...
  • Page 46 Het toestel vernietigen (milieu) Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking.
  • Page 47 Technical Data Protocol/Standards • HomePlug AV specification, IEEE 802.3 10/100 Ethernet (100Mbps) and IEEE 802.3u Fast Ethernet • 10/100 Mbps AutoMDI/MDIx Support • Co-exists with existing 14Mbps HomePlug 1.0 and 85Mbps Turbo HomePlug 1.0 • Compliant to EuP Lot 6 Modulation •...
  • Page 48 Multicolor LED Indicators • 1 x Power LED • 1 x Powerline Link / Activity Status LED • 1 x Ethernet Link / Activity Status LED AC Pass Through Socket • Current Rating: 16A max Temperature • Operating : 0° to 40° Celsius •...
  • Page 50 MD19600406-FULL...
