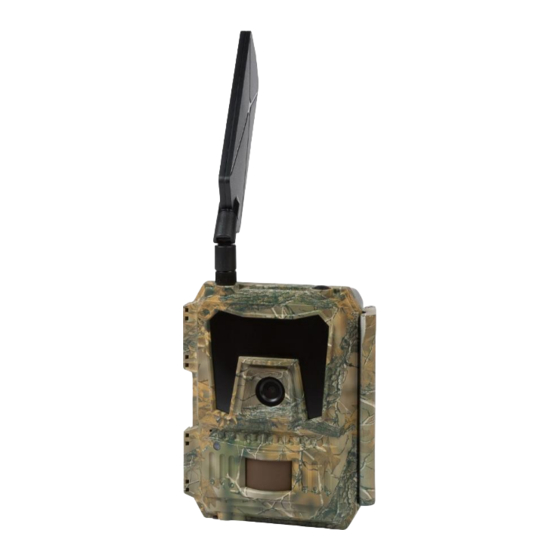

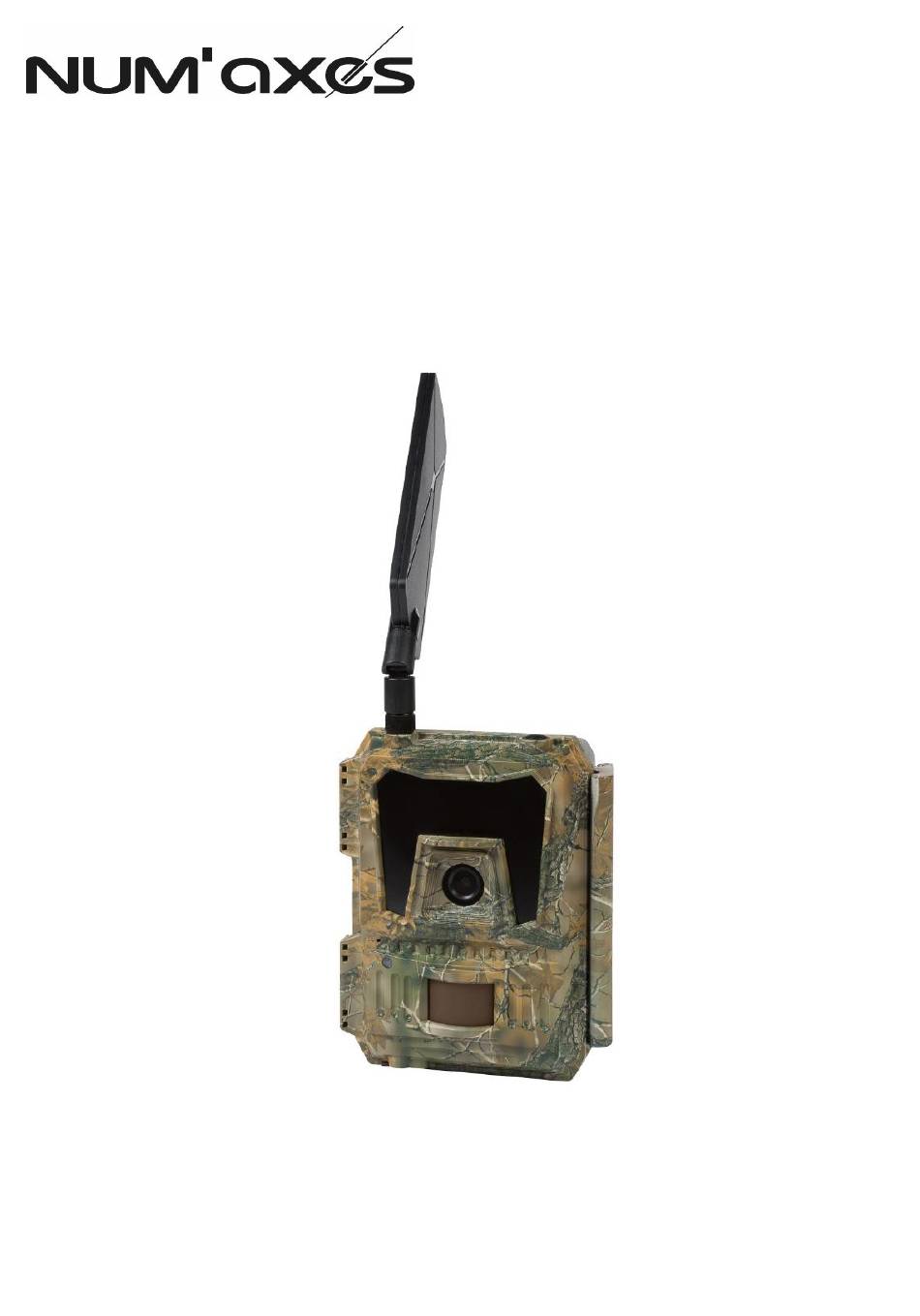

Piège photographique | Trail camera Cámara trampa | Fotofalle Fotocamera da esplorazione # PIE1052 Guide d’utilisation ........................3 User’s manual ......................... 17 Manual de instrucciones ......................30 Gebrauchsanleitung ........................ 44 Manuale d’uso ........................58 Guide d’utilisation PIE1052 – indice B – Février 2022 1/72...
Page 2
DECLARATION UE DE CONFORMITE SIMPLIFIÉE NUM’AXES déclare que l'équipement radioélectrique du type PIE1052 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible sur le site internet suivant : https://www.numaxes.com SIMPLIFIED EU DECLARATION OF CONFORMITY NUM’AXES declares that the radio equipment type PIE1052 is in compliance with Directive 2014/53/EU.
Capteur de luminosité Capteur infrarouge passif (jour/nuit) (PIR) Figure 2 Compartiment de piles Emplacement de la carte SIM (la carte SIM est déjà installée dans l’appareil) Emplacement pour carte mémoire Guide d’utilisation PIE1052 – indice B – Février 2022 3/72...
Page 4
Nous recommandons d’enlever les piles quand un adaptateur secteur est utilisé. L’adaptateur secteur est recommandé quand l’appareil est utilisé pour des raisons de sécurité. 4/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 5
Il est fortement recommandé de formater la carte SD avant de l’utiliser pour la première fois, surtout si la carte a été utilisée dans d’autres appareils. Avant d’insérer la carte mémoire, assurez-vous que le sélecteur est bien en position OFF. Guide d’utilisation PIE1052 – indice B – Février 2022 5/72...
Page 6
PIE Cloud Allez dans l’onglet Caméras à l’aide de votre puis appuyez sur le bouton adresse e-mail « Ajouter une caméra ». et de votre mot de passe Onglet Caméras 6/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 7
Scannez le QR code Donnez un nom qui se trouve sur à votre caméra l’écran de la caméra puis cliquez sur avec l’application. le bouton « Suivant » Guide d’utilisation PIE1052 – indice B – Février 2022 7/72...
Page 8
− Appuyez sur pour entrer dans la fonction playback, puis appuyez sur et pour sélectionner. − Appuyez sur OK pour voir les photos/vidéos. − Appuyez sur pour sortir. 8/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 9
Autre Mode de capture Photo Puissance du flash Haute Résolution photo 8 MP N° appareil Photos en rafale 1 photo Résolution vidéo Envois/jour Illimités Mode nuit MENU Sortir MENU Sortir Guide d’utilisation PIE1052 – indice B – Février 2022 9/72...
Page 10
Exemple : si l’utilisateur choisi 50, chaque jour, l’appareil va envoyer vers le cloud uniquement les 50 premières photos capturées. Le reste des photos prises ne sera pas envoyé mais il sera stocké sur la carte mémoire. 10/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 11
Le paramètre Time Lapse configurable de 00:00:05 à 23:59:59 Exemple : si le paramètre Time Lapse est réglé sur 00:30:00, l’appareil prendra automatiquement une photo et/ou une vidéo toutes les 30 minutes. Guide d’utilisation PIE1052 – indice B – Février 2022 11/72...
Page 12
L’appareil fonctionnera mieux et aura une meilleure autonomie si vous indiquez le type de piles utilisé dans la caméra. Fréquence 50 Hz | 60 Hz Un mauvais réglage peut faire sauter l’écran. 12/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 13
8 MP (3264 x 2448) | 12 MP (4032 x 3024) | 24 MP (5632 x 4224) Résolution des photos envoyées 640 x 480 pixels dans le cloud Résolution des photos HD qui peuvent être envoyées dans le cloud sur 1920 x 1440 pixels demande Guide d’utilisation PIE1052 – indice B – Février 2022 13/72...
Page 14
Pour éviter ce problème, assurez-vous que la fonction l’enregistrement en boucle est activée (ON). − Vérifiez l’état des piles et assurez-vous qu’il reste assez d’énergie pour faire fonctionner l’appareil. 14/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 15
5. NUM’AXES se réserve le droit de modifier les caractéristiques de ses produits en vue d’y apporter des améliorations techniques ou de respecter de nouvelles réglementations. Guide d’utilisation PIE1052 – indice B – Février 2022 15/72...
Page 16
Z.A.C. des Aulnaies - 745 rue de la Bergeresse – C.S. 30157 45161 OLIVET CEDEX – FRANCE Tél. +33 (0)2 38 63 64 40 – Fax +33 (0)2 38 63 31 00 info@numaxes.com www.numaxes.com 16/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Lens Indicator light Light sensor Passive infrared sensor (day/night) (PIR) Figure 2 Battery compartment SIM card slot (the SIM card is already fitted in the product) Memory card slot Guide d’utilisation PIE1052 – indice B – Février 2022 17/72...
Page 18
You can purchase a 12V external DC adapter at any time on www.numaxes.com. We recommend removing the batteries when a power adapter is used. DC power is recommended if the camera is used for security purposes. 18/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 19
Before inserting the memory card, make sure the switch is in the OFF position. 7.3. Install the free App on your smartphone On Google Play or the App Store, search for PIE Cloud App. Download and install the App on your smartphone. Guide d’utilisation PIE1052 – indice B – Février 2022 19/72...
Page 20
Log in to your PIE Cloud account Go to the Cameras tab using your then press the “Add a camera” button. email address and password Cameras 20/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 21
Scan the QR code Give your camera which appeared on a name and click the camera screen the “Next” button. with the app. Guide d’utilisation PIE1052 – indice B – Février 2022 21/72...
Page 22
− Press again to exit. 8.4. Delete files − Slide the switch to the SETUP position. − Press to enter playback, then press and for selection. 22/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 23
− Video: the camera shoots only videos based on the configured “Video resolution” setting. − Photo + Video: upon the same trigger event, the camera shoots photo(s) first then a video based on the configured “Photo resolution”, “Multi-shot” and “Video resolution” settings. Guide d’utilisation PIE1052 – indice B – Février 2022 23/72...
Page 24
Time Lapse setting will be ON. With the PIR switch OFF, the PIR sensor is turned off and the camera will not be able to take photos/videos per motion activation. 24/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 25
½ hour, 1 jour, 2 hours, 3 hours, 4 hours, 6 hours, 12 hours or 24 hours depending on the selected setting. The longer the delay, the lower the energy consumption. Guide d’utilisation PIE1052 – indice B – Février 2022 25/72...
Page 26
(especially in windy days). − Check the power level of the batteries. − Make sure the memory card is properly inserted and have sufficient available space. − Verify time and date are correct. 26/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 27
5% - 90% Watertightness IP66 Dimensions 148 x 116.5 x 75.5 mm Weight 418 g (without batteries) | 696 g (with batteries) Application Android / iOS – Application’s name: PIE CLOUD Guide d’utilisation PIE1052 – indice B – Février 2022 27/72...
Page 28
− the proof of purchase (invoice or sales receipt) If you omit one of these items, the after-sales service will have to invoice you for any repair costs incurred. 28/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 29
Z.A.C. des Aulnaies - 745 rue de la Bergeresse – C.S. 30157 45161 OLIVET CEDEX – FRANCE Tél. +33 (0)2 38 69 96 27 – Fax +33 (0)2 38 63 31 00 export@numaxes.com www.numaxes.com Guide d’utilisation PIE1052 – indice B – Février 2022 29/72...
Sensor de infrarrojos (día/noche) pasivo (PIR) Figure 2 Compartimento de las pilas Ranura para tarjeta SIM (la tarjeta SIM se encuentra ya en el producto) Ranura para tarjeta de memoria 30/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 31
Puede comprar un adaptador 12 V en cualquier momento en www.numaxes.com. Recomendamos quitar las baterías AA cuando se utilice un adaptador de potencia. Se recomienda el adaptador cuando la unidad se utiliza por razones de seguridad. Guide d’utilisation PIE1052 – indice B – Février 2022 31/72...
Page 32
Se recomienda formatear la tarjeta SD antes de utilizarla por primera vez, especialmente si la tarjeta se ha utilizado en otros dispositivos. Antes de introducir la tarjeta de memoria, asegúrese de que el interruptor esté en la posición OFF. 32/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 33
Inicie sesión Vaya a la pestaña en su cuenta Cámaras y luego de PIE Cloud presione el botón con su dirección de "Agregar una cámara". correo electrónico y contraseña. Pestaña Cámaras Guide d’utilisation PIE1052 – indice B – Février 2022 33/72...
Page 34
Asigne un nombre Escanee el código a su cámara y haga QR en la pantalla clic en el botón de la cámara con la “Siguiente”. aplicación. 34/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 35
− Pulse para entrar en la función de reproducción y, a continuación, pulse y para seleccionar. − Pulse OK para ver las fotos o los vídeos. − Pulse de nuevo para salir. Guide d’utilisation PIE1052 – indice B – Février 2022 35/72...
Page 36
Otro Otro Modo de captura Foto Potencia del flash Alta Resolución foto 8 MP No. cámara Modo ráfaga Resolución de vídeo Envíos/día Ilimitados Modo de noche MENU Salir Salir MENU 36/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 37
Por ejemplo: si el usuario selecciona 50, la cámara enviará solo las primeras 50 fotos por día en el Cloud. El resto de las fotos tomadas no se enviará, pero se almacenará en la tarjeta de memoria. Guide d’utilisation PIE1052 – indice B – Février 2022 37/72...
Page 38
Por ejemplo: si Time Lapse se ajusta en 00:30:00, la cámara hará una foto o un vídeo automáticamente cada 30 minutos. Ranura de tiempo 1 OFF | ON Cada día, el dispositivo solo funcionará durante el (los) lapso(s) de tiempo ajustado(s) (1 o 2). 38/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 39
OFF | ON Cuando la tarjeta de memoria esté llena, la cámara seguirá guardando fotos/vídeos eliminando las fotos/los vídeos más antiguas(os). Seleccione "OFF" y pulse OK para desactivar la grabación en bucle. Guide d’utilisation PIE1052 – indice B – Février 2022 39/72...
Page 40
WVGA (848 x 480) | HD 720p (1280 x 720) | FULL HD 1080p (1920 x 1080) Duración del vídeo 10 segundos Formato archivo vídeo Tiempo de disparo 0,35 - 0,4 segundos 40/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 41
− En el Modo noche, el ajuste "Alcance máximo" ofrece el mejor alcance para el flash infrarrojo. Ajuste el Modo noche en "Alcance máximo" para obtener el mejor alcance para el flash de visión nocturna. Guide d’utilisation PIE1052 – indice B – Février 2022 41/72...
Page 42
15. Registre su producto Su producto puede registrarse en nuestra página web www.numaxes.com. 16. Accesorios Puede comprar accesorios (pilas, tarjetas de memoria...) en cualquier momento en www.numaxes.com o a través de su distribuidor. 42/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 43
Z.A.C. des Aulnaies - 745 rue de la Bergeresse – C.S. 30157 45161 OLIVET CEDEX – FRANCE Tél. +33 (0)2 38 69 96 27 – Fax +33 (0)2 38 63 31 00 export@numaxes.com www.numaxes.com Guide d’utilisation PIE1052 – indice B – Février 2022 43/72...
2. Präsentation des Produkts Bild 1 Infrarot-LED (Einige der LEDs können ausgeschaltet werden) Objektiv Kontrollleuchte Lichtsensor Bewegungsmelder (Tag/Nacht) (PIR-Sensor) Bild 2 Batteriefach SIM-Kartensteckplatz (Die SIM-Karte ist bereits im Gerät installiert) SD-Kartensteckplatz 44/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 45
Sie können jederzeit einen 12-V-Adapter auf der Website www.numaxes.com erwerben. Wir empfehlen das Entfernen der Batterien, wenn ein Netzadapter verwendet wird. Das Netzteil wird empfohlen, wenn die Fotofalle aus Sicherheitsgründen verwendet wird. Guide d’utilisation PIE1052 – indice B – Février 2022 45/72...
Page 46
Damit das Gerät funktioniert, muss eine Speicherkarte installiert werden (von 4 GB bis 32 GB – mindestens Klasse 10). Es wird dringend empfohlen, die SD-Karte vor der ersten Verwendung formatieren, insbesondere wenn die Karte in anderen Geräten verwendet wurde. 46/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 47
Aktivierung. Melden Sie sich mit Gehen Sie zur Ihrer E-Mail-Adresse Registerkarte Kameras und Ihrem Passwort und drücken Sie dann bei Ihrem die Schaltfläche „Kamera PIE Cloud-Konto an. hinzufügen“. Registerkarte Kameras Guide d’utilisation PIE1052 – indice B – Février 2022 47/72...
Page 48
Nach einigen Sekunden erscheint ein QR-Code auf dem Bildschirm. Geben Sie Ihrer Scannen Sie mit der Kamera einen Namen App den QR-Code auf und klicken Sie auf dem Kamerabildschirm. die Schaltfläche „Nächste“. 48/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 49
− Auf drücken, um zur Wiedergabe zu gelangen, dann und drücken, um die gewünschte Auswahl zu treffen. − Auf OK drücken, um Fotos/Videos wiederzugeben. − Erneut auf drücken, um die Einstellung zu verlassen. Guide d’utilisation PIE1052 – indice B – Février 2022 49/72...
Page 50
Anwendung, die für Android und iOS verfügbar ist (Anwendungsname: PIE Cloud). Weitere Weitere Modus Foto Blitzleistung Hoch Fotoauflösung 8 MP Fotofalle-ID Serienbildaufnahme 1 photo Videoauflösung Sendungen/Tag Unbegrenzt Nachtmodus MENU MENU Spei Gehen Spei Gehen 50/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 51
Unbegrenzt | 01 – 99 Beispiel: Wenn der Benutzer 50 auswählt, sendet die Fotofalle nur 50 Bilder pro Tag an die Cloud. Die restlichen Fotos werden auf der SD-Karte gespeichert. Guide d’utilisation PIE1052 – indice B – Février 2022 51/72...
Page 52
Zeitraums in Betrieb. Beispiel: Wenn der Zeitfenster 1 auf 15:00-18:00 eingestellt ist, ist die Fotofalle jeden Tag nur zwischen 15.00 Uhr (03:00 PM) und 18.00 Uhr (06:00 PM) in Betrieb. 52/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 53
Wählen Sie „OFF“ und drücken Sie auf OK, um die Zyklusaufnahme zu deaktivieren. Passwort OFF | ON Wählen Sie „ON“ und drücken Sie auf OK, um den Kennwortschutz Ihrer Fotofalle zu aktivieren (Kennwort bestehend aus 6 Ziffern/Buchstaben). Guide d’utilisation PIE1052 – indice B – Février 2022 53/72...
Page 54
WVGA (848 x 480) | HD 720p (1280 x 720) | FULL HD 1080p (1920 x 1080) Videolänge 10 Sekunden Videoformat Auslösezeit Zwischen 0,35 und 0,4 Sekunden Fotofallen-ID Programmierbar Time Lapse Programmierbar Zyklusaufnahme auf der Speicherkarte Programmierbar Passwort Programmierbar 54/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 55
− Bitte formatieren Sie die Speicherkarte mit der Fotofalle vor der Verwendung bzw. wenn die Fotofalle keine Fotos/Videos mehr aufnimmt. 11.3. Nachtsicht-Blitzlichtbereich ist ungenügend − Bitte stellen Sie sicher, dass die Batterien voll aufgeladen sind und genügend Energie zur Verfügung haben. Guide d’utilisation PIE1052 – indice B – Février 2022 55/72...
Page 56
6. Die in dieser Anleitung enthaltenen Informationen können ohne vorherige Ankündigung geändert werden. 7. Unverbindliche Fotografien und Zeichnungen. 15. Registrieren Ihres Produkts Sie können Ihr Produkt auf unserer Website www.numaxes.com registrieren. 56/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 57
Z.A.C. des Aulnaies - 745 rue de la Bergeresse – C.S. 30157 45161 OLIVET CEDEX – FRANCE Tél. +33 (0)2 38 69 96 27 – Fax +33 (0)2 38 63 31 00 export@numaxes.com www.numaxes.com Guide d’utilisation PIE1052 – indice B – Février 2022 57/72...
Spia luminosa Sensore luminosità Sensore infrarosso (giorno/notte) passivo (PIR) Figura 2 Vano pile Alloggiamento per scheda SIM (la scheda SIM è già inserita nel prodotto) Alloggiamento per scheda di memoria 58/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 59
È possibile acquistare un adattatore esterno 12V in qualsiasi momento dal sito Web www.numaxes.com. Quando si utilizza l'adattatore per l'alimentazione, è consigliabile togliere le pile. L'adattatore è consigliato quando l'unità viene utilizzata per motivi di sicurezza. Guide d’utilisation PIE1052 – indice B – Février 2022 59/72...
Page 60
Si consiglia vivamente di formattare la scheda SD prima di utilizzarla per la prima volta, soprattutto se la scheda è stata utilizzata in altri dispositivi. Prima di inserire la scheda di memoria assicurarsi che il commutatore sia in posizione OFF. 60/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 61
Vai alla scheda Camere Accedi al tuo account e quindi premi il PIE Cloud utilizzando pulsante "Aggiungere il tuo indirizzo email una camera". e password Scheda Camere Guide d’utilisation PIE1052 – indice B – Février 2022 61/72...
Page 62
Un codice QR apparirà sullo schermo LCD dopo pochi secondi. Assegna un nome alla Scansiona il codice QR tua fotocamera e fai sullo schermo LCD clic sul pulsante della fotocamera con “Seguente”. l'app. 62/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 63
− Portare il commutatore in posizione SETUP (Impostazioni). − Premere per entrare in riproduzione, quindi premere e per selezionare. − Premere OK per riprodurre foto/video. − Premere di nuovo per uscire. Guide d’utilisation PIE1052 – indice B – Février 2022 63/72...
Page 64
Android e iOS (nome applicazione: PIE Cloud). Altro Altro Modalità di cattura Foto Potenza del flash Alta Risoluzione foto 8 MP ID videocamera Scatti multipli Risoluzione video Invios/giorno Illimitato Modalità notturna Uscire Uscire MENU MENU 64/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 65
Illimitato | 01 – 99 Esempio: se l'utente sceglie 50, la fotocamera invierà solo 50 foto al giorno al Cloud. Le altre foto scattate non verranno inviate ma verranno archiviate sulla scheda SD. Guide d’utilisation PIE1052 – indice B – Février 2022 65/72...
Page 66
"Interruttore PIR" è su ON. Time Lapse configurabile da 00:00:05 a 23:59:59 Esempio: se il Time Lapse impostato è 00:30:00, la videocamera riprenderà automaticamente foto/video ogni 30 minuti. 66/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 67
Il dispositivo funzionerà meglio e avrà una durata della batteria migliore se indichi il tipo di batterie utilizzate nella fotocamera. Frequenza 50 Hz | 60 Hz Un’impostazione errata potrebbe provocare lo sfarfallio dello schermo della videocamera. Guide d’utilisation PIE1052 – indice B – Février 2022 67/72...
Page 68
Scatti multipli Programmabili da 1 a 2 foto per azionamento Formato foto JPEG Risoluzione video WVGA (848 x 480) | HD (1280 x 720) | FULL HD (1920 x 1080) 68/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 69
− Assicurarsi che il commutatore della videocamera sia in posizione ON e non in posizione OFF o SETUP. − Formattare la scheda di memoria con la videocamera prima di usarla o quando la videocamera smette di riprendere immagini. Guide d’utilisation PIE1052 – indice B – Février 2022 69/72...
Page 70
6. Le informazioni contenute nella presente guida possono essere soggette a modifica senza preavviso. 7. Foto e disegni non sono contrattuali. 15. Registrazione del prodotto Il prodotto può essere registrato sul nostro sito web www.numaxes.com. 70/72 Guide d’utilisation PIE1052 – indice B – Janvier 2022...
Page 71
Z.A.C. des Aulnaies - 745 rue de la Bergeresse – C.S. 30157 45161 OLIVET CEDEX – FRANCE Tél. +33 (0)2 38 69 96 27 – Fax +33 (0)2 38 63 31 00 export@numaxes.com www.numaxes.com Guide d’utilisation PIE1052 – indice B – Février 2022 71/72...
