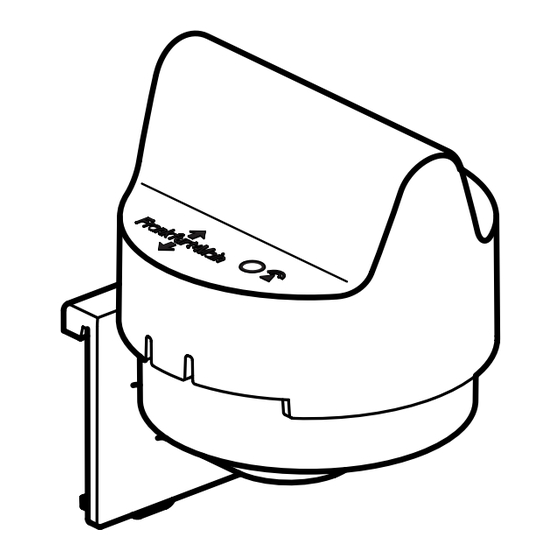

Antenne radio DCF77
•
Antenna DCF77
•
Antenne DCF77
A6 99 07
•
Respecter la polarité.
•
Observe correct polarity.
•
Auf richtige Polung achten.
0,5 ... 2,5 mm
0,5 ... 2,5 mm
2
+
-
-20 °C ... +70 °C
+
-
IP
•
Humidité relative max. 85%, sans condensation
•
rel. air humidity max. 85%, non-condensing
•
Relative Luftfeuchtigkeit max. 85%, keine Betauung
•
Degré d'encrassement: 2
•
Degree of contamination: 2
•
Verschmutzungsgrad: 2
•
Lors de l'installation d' une antenne dans une coffrets de métal
une réception ne peut être garantie.
•
When installaling the antenna in metal boxes a reception is not
guaranteed.
•
Wenn die Antenne in metallische Einbaukästen eingebaut wird
kann kein Empfang gewährleistet werden.
Ø 6 mm
6 V DC
≤ 30 m
6
2
-20 °C ... +60 °C
54
