MR8700
Détecteur d'ouverture et de sécurisation
pour portes coulissantes automatiques
(selon EN 16005 et DIN 18650, issues de secours y compris)

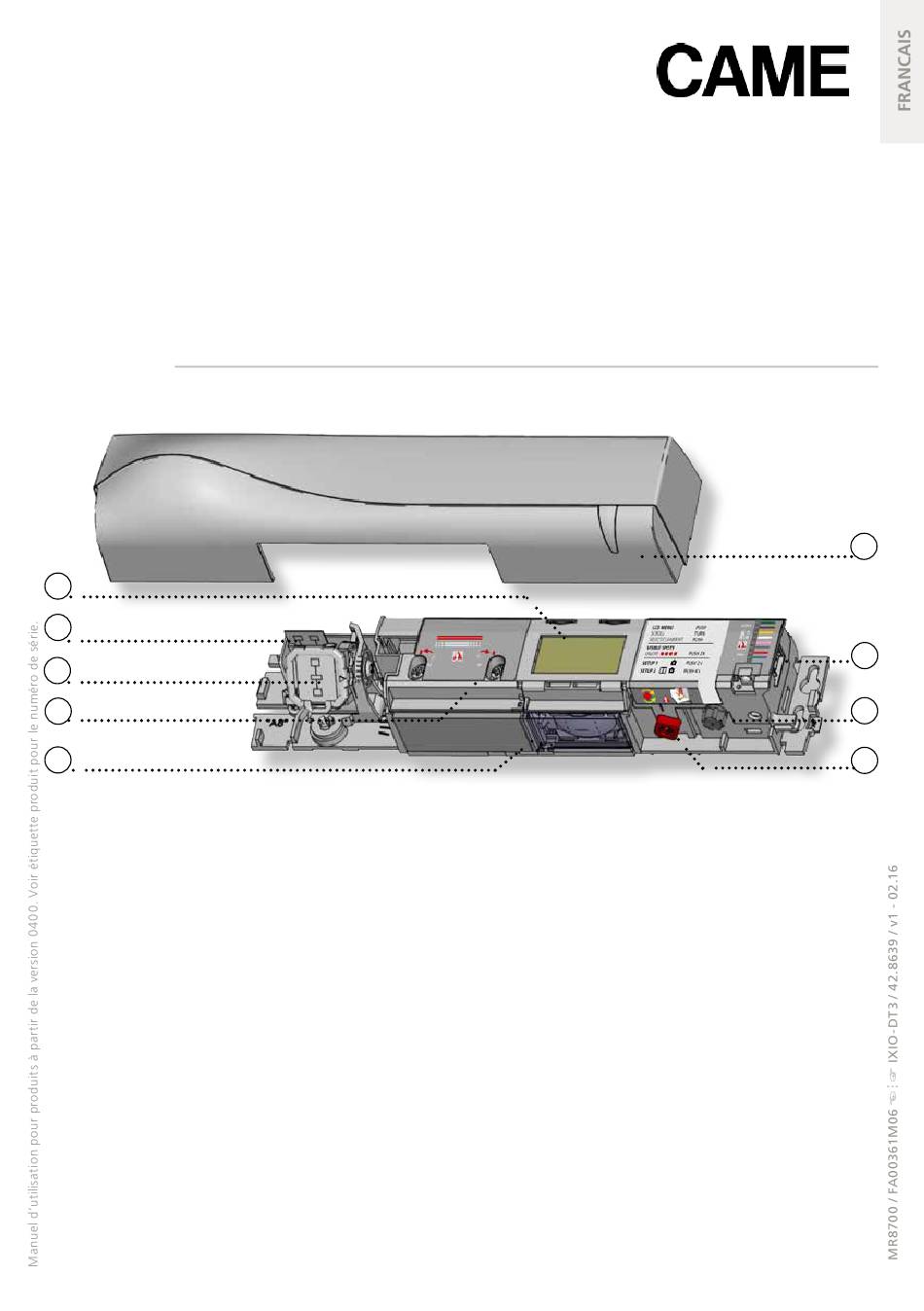

DESCRIPTION
1
2
3
4
5
1.
LCD
2.
antenne radar (champ étroit)
3.
antenne radar (champ large)
4.
ajustement de la largeur du rideau IRA
5.
lentilles IRA
Les spécifications techniques sont susceptibles de changer sans préavis. Toutes les valeurs sont mesurées dans des conditions spécifiques.
6.
capot
7.
connecteur
8.
bouton d'ajustement principal
9.
bouton d'ajustement de l'angle IRA
6
7
8
9
Publicité
Manuels Connexes pour CAME MR8700
Sommaire des Matières pour CAME MR8700
- Page 1 MR8700 Détecteur d’ouverture et de sécurisation pour portes coulissantes automatiques (selon EN 16005 et DIN 18650, issues de secours y compris) DESCRIPTION capot antenne radar (champ étroit) connecteur antenne radar (champ large) bouton d’ajustement principal ajustement de la largeur du rideau IRA bouton d’ajustement de l’angle IRA...
- Page 2 COMMENT UTILISER LE LCD? AFFICHAGE PENDANT LE FONCTIONNEMENT NORMAL Pour ajuster le contraste, poussez Affichage négatif = sortie active Impulsion Sécurisation et tournez le bouton gris en même d’ouverture temps. Uniquement pendant le fonctionnement normal. VALEUR USINE VS. VALEUR SAUVEGARDÉE valeur affichée = valeur sauve- valeur affichée = valeur usine gardée...
- Page 3 MONTAGE & CÂBLAGE VERT 12-24 V ALIMENTATION BRUN AC-DC JAUNE ENTRÉE BLANC D’OUVERTURE ROSE ENTRÉE GRIS DE SECURISATION ROUGE SORTIE DE TEST BLEU JAUNE/NOIR + ENTRÉE D’OUVERTURE POUR SOURCE DE BLANC/NOIR - COURANT * Position des sorties quand le détecteur est opérationnel. ** Pour être conforme à...
- Page 4 CHAMP DE SÉCURISATION - INFRAROUGE PORTE RAPPROCHER max. 9 cm** ÉLOIGNER Activez les spots visibles* pour Si nécessaire, ajustez l’angle du rideau vérifier la position des rideaux IRA. IRA (de -7° à 4°, 0° par défaut). * La visibilité dépend des conditions externes. Si les spots ne sont pas visibles, vous pouvez utiliser MRSP pour localiser les rideaux. ** La distance entre le rideau intérieur du détecteur intérieur et le rideau intérieur du détecteur extérieur doit toujours être de moins de 20 cm.
- Page 5 APERÇU DES RÉGLAGES Retour Suivant valeurs usine pour immunité radar, immunité IRA, nombre de rideau et redirection standard envir. immunités augmentées,1 rideau PRÉRÉGLAGES commerç. critiq. immunités augmentées, redirection = mouvement et présence RAD: TAILLE petit > > > > > >...
- Page 6 FONCTIONNEMENTS INCORRECTS La LED ORANGE Le détecteur signale un Remplacez le détecteur. clignote 1 x. problème interne. La LED ORANGE L’alimentation est trop Vérifiez l’alimentation (dans le menu diagnostic du LCD) clignote 2 x. basse ou trop élevée. Vérifiez le câblage. La LED ORANGE Le détecteur reçoit Diminuez l’angle des rideaux IRA.
- Page 7 SIGNAL LED Détection de Détection de présence mouvement La LED clignote La LED La LED clignote La LED La LED rapidement clignote x fois rouge et vert est éteinte clignote INSTALLATION Le détecteur doit être Ne couvrez pas le Evitez des objets Evitez tout objet mobile fixé...
- Page 8 Came S.p.A.- Via Martiri Della Liberta 15 - IT-31030 DOSSON DI CASIER (TV) TEL (+39) 0422 4940 - FAX (+39) 0422 4941 - info@came.com - www.came.com Par la présente, Came S.p.A. déclare que MR8700 est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 1999/5/CE, 2006/95/CE et 2006/42/CE.
