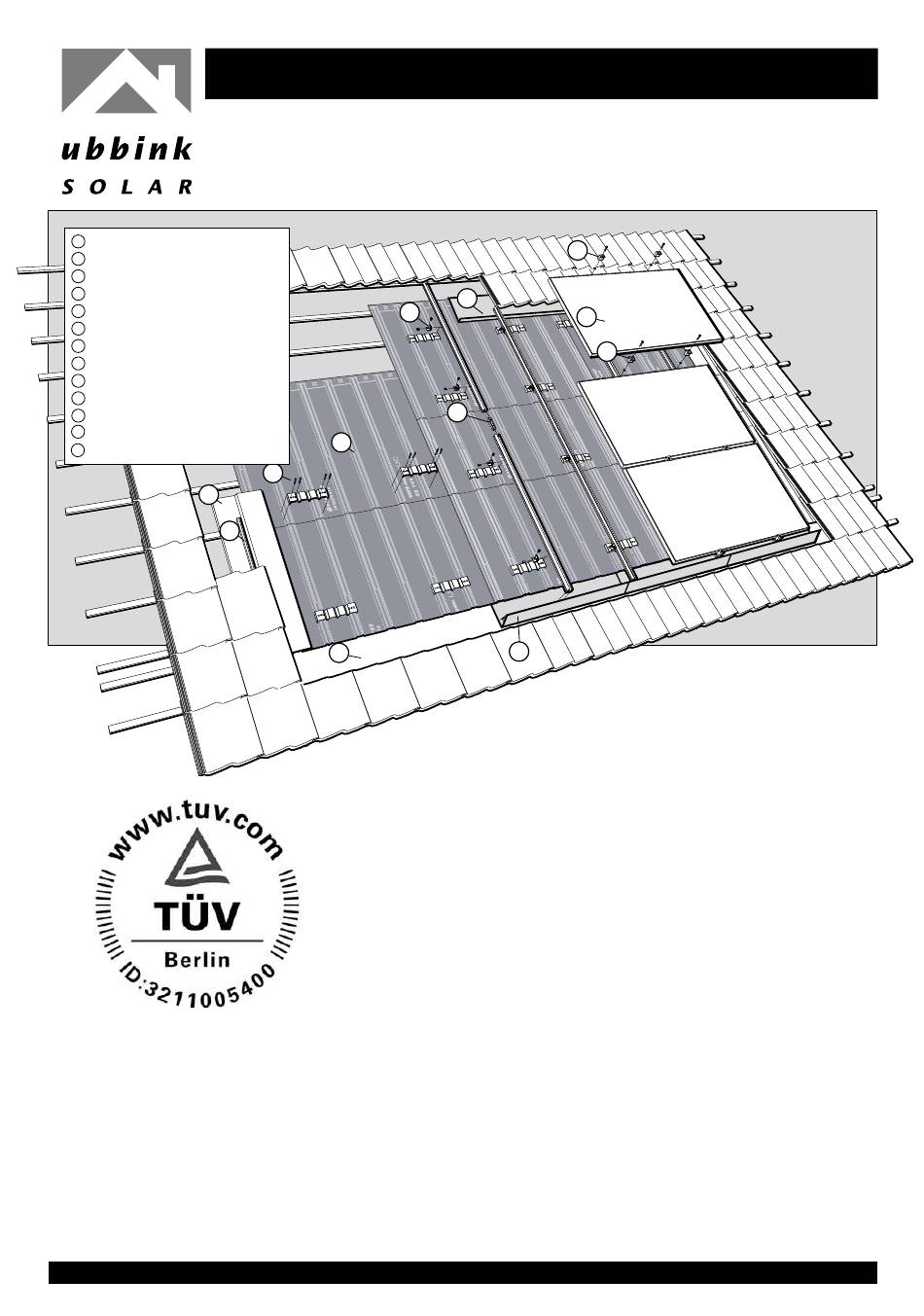

Liens rapides
A
A
InterSole
B
B
Ancre
C
C
Bavette metallique
D
D
Bande compressible
E
E
Bande d'étanchéité Ubiflex
F
F
Equerre
G
G
Raccord de rails
H
H
Rail
I
I
Bride simple
J
J
Modules solaires
K
K
Bride double
L
L
Esthétivette basse
M
M
Esthétivette haute
C
Ubbink Econergy Solar GmbH
Taubenholzweg 1
Segment C 1.OG
D-51105 Köln
Tel.: +49-221-788 707-0
Fax.: +49-221-788 707-99
info@ubbinksolar.com
www.ubbinksolar.com
Les conditions générales de vente et de garantie de Ubbink Econergy Solar GmbH s'appliquent
Notice d'installation
InterSole SE
A
B
D
E
de toutes dimensions dans des toits inclinés. Les tuiles sont retirées et
remplacées par des plaques InterSole (polyéthylène à haute densité)
qui garantissent l'étanchéité du toit. Les InterSole sont comme les tuiles
accrochés sur les liteaux.
Sur l'InterSole est placé une ancre en aluminium spécialement fabriquée
et vissée fermement à travers l'InterSole aux liteaux ou aux chevrons.
Les ancres portent les rails d'aluminium sur lesquels sont fixés les
modules. Ils servent également de marche à l'installateur. Le système
a été certifié par le BDA (Pays-Bas) et par le TüV (Allemagne).
Les InterSole SE sont particulièrement appropriés pour les toits inclinés
avec un angle de 15° à 70° (sans Esthétivette 20° à 70°). Le système
peut être installé en France métropolitaine max Zone III (vent et neige)
selon NV 65, avec des limitations concernant l'hauteur et le lieu du
bâtiment ainsi que la position des modules. Nous vous recommandons
une expertise afin d'adapter votre système aux conditions locales et de
satisfaire aux normes en vigueur.
La garantie est uniquement valable en cas d'utilisation du
système complet original InterSole.
Vérifiez sous www.ubbinksolar.com la dernière version de la notice d'installation.
I
M
F
G
L
L'InterSole SE est un système de fixation complet pour
l'intégration de modules (conformément à IEC61215 ou IEC61646)
J
K
Ubbink Solar Version 6.0 SE est Avril 2008
