Installationsanleitung
de
en
Installation Instructions
fr
Instructions d'installation
Installationsanvisning
sv
nl
Handleiding voor installatie
Istruzioni di montaggio
it
pl
Instrukcja montażu
es
Instrucciones de montaje
Installationsvejledning
da
de
Deutsch
Montage
Montageort
Maximal zulässige Umgebungstemperatur = 50 °C
 Vorlauftemperaturregelung:
im Heizungsvorlauf; unmittelbar nach der Pumpe,
wenn diese im Vorlauf sitzt
im Heizungsvorlauf ca. 1,5...2 m nach der Mischstelle,
wenn die Pumpe im Rücklauf sitzt
 Rücklauftemperaturregelung:
1...1,5 m nach der Mischstelle
 Minimalbegrenzung der Kesselrücklauftemperatur und
Maximalbegrenzung der Vorlauftemperatur:
1...1,5 m nach der Mischstelle
 Brauchwassertemperaturregelung:
1,5...2 m nach der Mischstelle
 Wärmetauscherregelung:
möglichst nahe zum Wärmetauscher

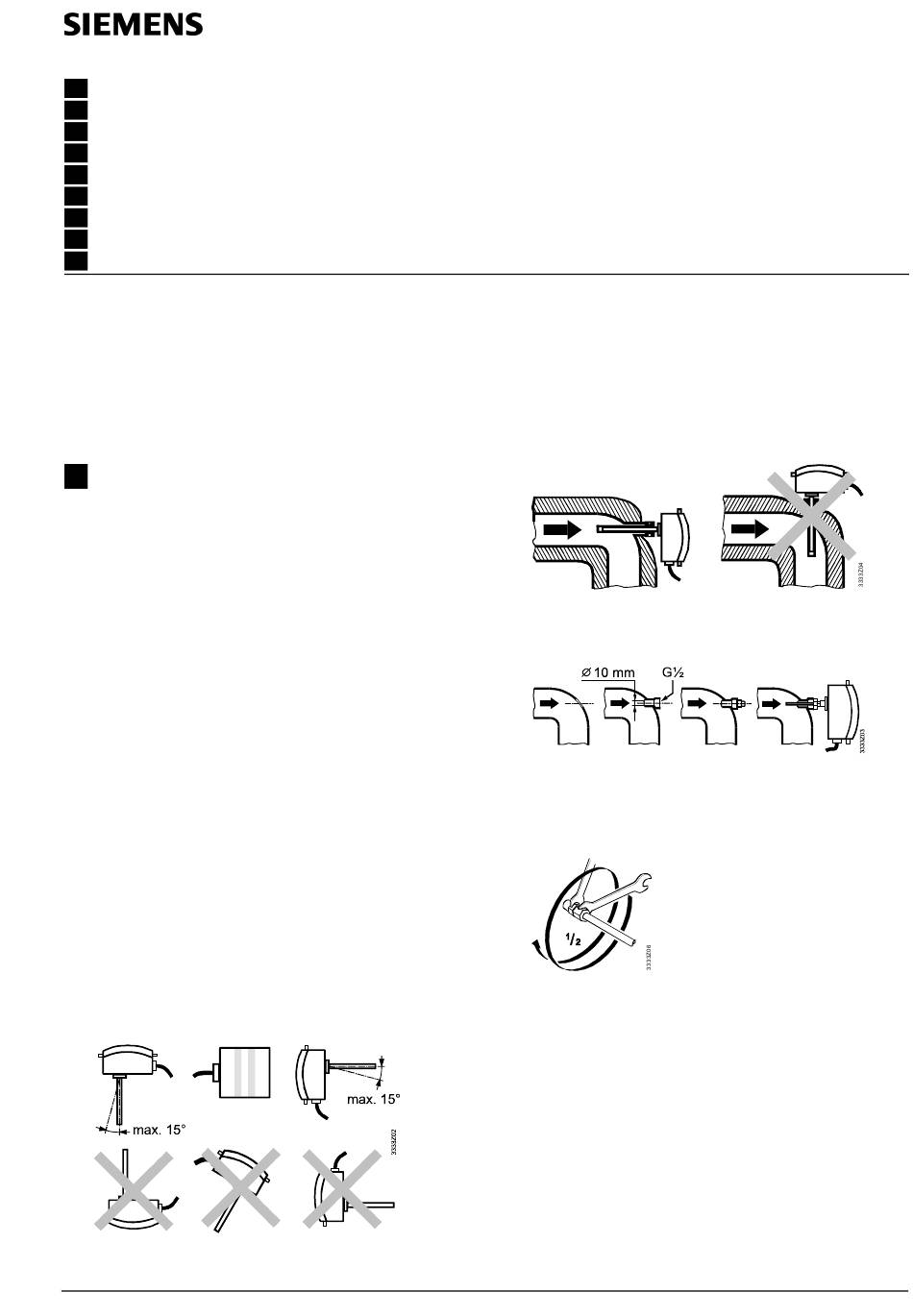

Montieren
Der Einbau erfolgt ohne Schutzrohr mit einem
Gewindenippel.
Vorgehen:
1.
Rohrleitung bzw. System entleeren
2.
Montagelage wie folgt wählen:
Der Regler darf nicht Kopf stehen; der Kabeleintritt darf nicht oben sein.
Die Mindesteintauchtiefe muss 60 mm betragen
Siemens Building Technologies
Tauchtemperaturregler
Immersion temperature controller
Régulateur de température à plongeur
Dyktemperaturregulator
Dompeltemperatuurregelaar
Regolatore di temperatura ad immersione
Zanurzeniowy regulator temperatury
Controlador de temperatura de inmersión
Dykrørstemperaturregulator
CE1G3333xx
Nach Möglichkeit in einen Rohrbogen einbauen. Der Tauchstab soll
gegen die Strömung zeigen.
3.
Am Montageort Gewindestutzen in die Rohrleitung
einsetzen:
4.
Gewindenippel montieren. Bei nicht dichtendem
Einbau-Gewindenippel Hilfsmittel zum Abdichten
verwenden (Hanf, Teflonband usw.)
5.
Regler in den Gewindenippel schieben und
befestigen:
1
6.
Rohrleitung bzw. System wieder auffüllen
Elektrische Installation
 Örtliche Vorschriften für Elektroinstallationen beachten
 Anschlussklemmen sind unter der flexiblen
Kunststoffabdeckung
 Anschlussklemmen entsprechend den
Anlagendokumenten verdrahten. Wenn diese fehlen,
Anschlussschaltpläne in dieser Anleitung beachten
 Zulässige Leitungslängen beachten
 Gerät erst bei der Inbetriebnahme unter Spannung setzen
 Externe vorgeschaltete Leitungsschutzschalter mit max.
C 10 A in allen Fällen erforderlich
2015-03-06
G3333xx
RLE162
1/20
