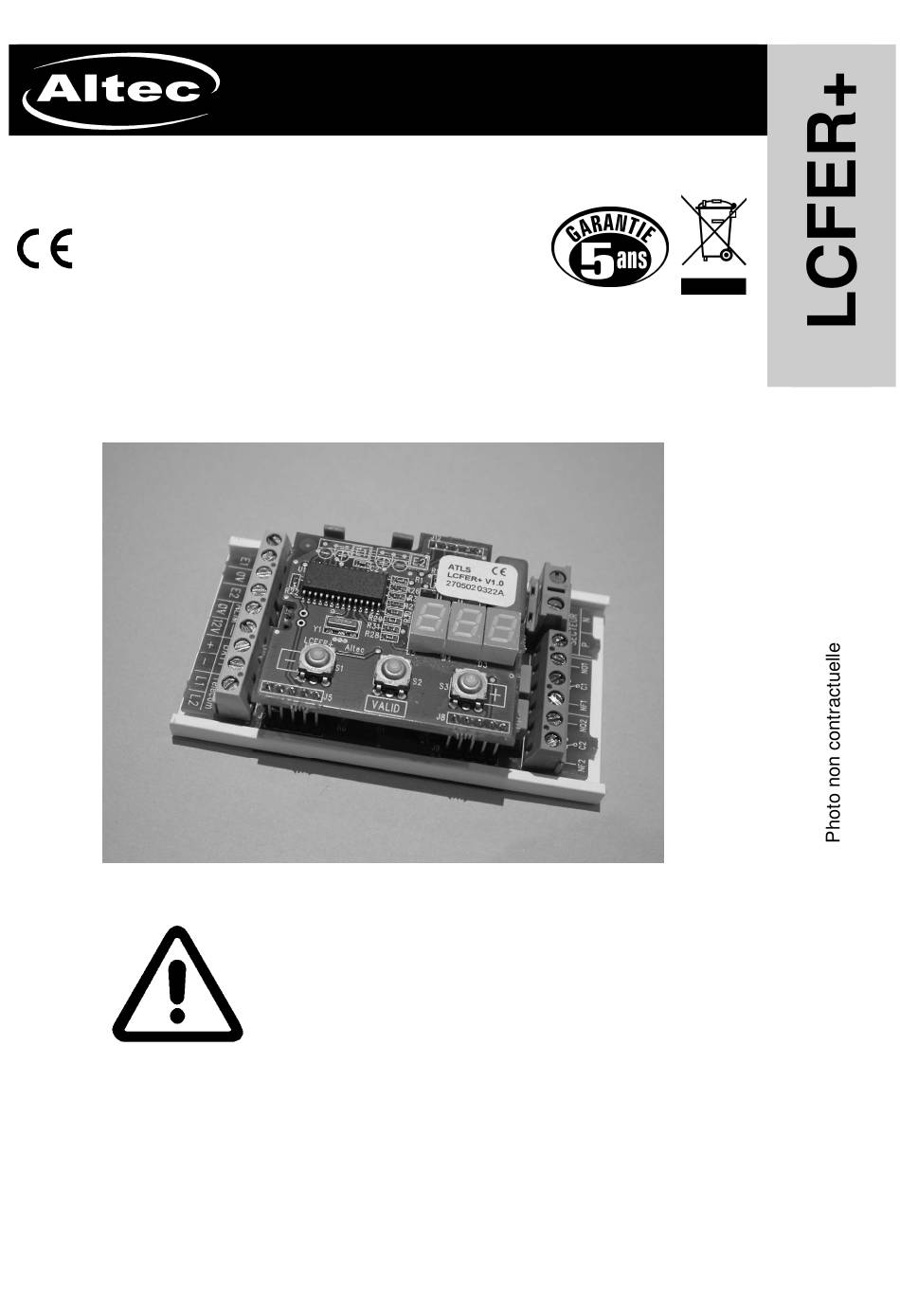

NOTINS0FR000006_V1_03

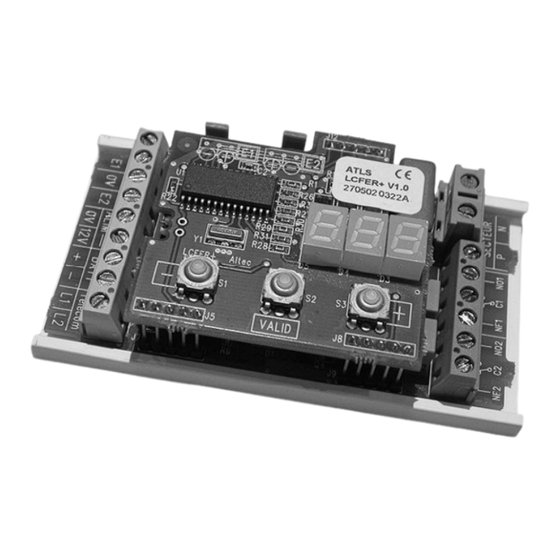

Carte relais multifonctions
VERSION 1.0
Fabrication Française
La LCFER+ ne doit pas être utilisée
pour piloter directement des
installations électriques en 220 VAC.
Notice d'utilisation
Les produits de la gamme ALTEC sont conçus et fabriqués en France par la société ATLS
ALTEC est une marque déposée par ATLS
Publicité
Table des Matières
Sommaire des Matières pour Altec LCFER+
- Page 1 La LCFER+ ne doit pas être utilisée pour piloter directement des installations électriques en 220 VAC. Notice d'utilisation Les produits de la gamme ALTEC sont conçus et fabriqués en France par la société ATLS ALTEC est une marque déposée par ATLS...
-
Page 2: Table Des Matières
SOMMAIRE CONSIGNES DE SECURITE ................ 4 PRESENTATION ................... 4 DESCRIPTIF DE LA CARTE LCFER+ ............5 Les entrées .......................... 6 Les Sorties ........................... 6 Réglage de polarité des entrées de déclenchement ............. 7 CABLAGE DE LA CARTE LCFER+ ............... 8 Câblage des entrées ...................... - Page 3 FONCTIONS DU GROUPE N° 4 ..............25 Batterie faible « F15 » ......................25 Coupure secteur « F16 » ....................25 Coupure télécom « F17 » ....................26 ASTUCES ....................27 10.1 Détection et mémorisation d’une coupure secteur ............27 10.2 Contrôle d’état d’un équipement piloté...
-
Page 4: Consignes De Securite
La LCFER+ ne doit pas être utilisée pour piloter directement des installations électriques en 220 VAC. Pour ce type d’application, il faut raccorder à la LCFER+, une carte CI-2RT Altec équipée d’un relais de puissance (voir chapitre 4.2). Placer la carte dans un boîtier fermé... -
Page 5: Descriptif De La Carte Lcfer
3 DESCRIPTIF DE LA CARTE LCFER+... -
Page 6: Les Entrées
Les Sorties ATTENTION , pour piloter des installations électriques en 220 VAC, il est impératif d’utiliser un relais déporté CI-2RT Altec ou équivalent (voir chapitre 4.2), présentant un pouvoir de coupure important. 0,5 A / 60 VAC Pouvoir de coupure des relais de la LCFER+ : 1,0 A / 24 VDC Relais 1 : Sortie dotée d’un relais type 1 RT. -
Page 7: Réglage De Polarité Des Entrées De Déclenchement
Réglage de polarité des entrées de déclenchement Les entrées de la LCFER+ peuvent être déclenchées par ouverture de boucle ou par disparition d’un signal de commande. La tension de commande peut être soit un 0V (0-2VDC), soit une tension positive (3-15VDC). Position + : Polarité... -
Page 8: Cablage De La Carte Lcfer
4 CABLAGE DE LA CARTE LCFER+ Câblage des entrées Les entrées de la carte LCFER+ peuvent être utilisées en polarité négative ou en polarité positive. 4.1.1 Utilisation de contacts secs 4.1.1.1 Utilisation d’un contact normalement fermé Polarité négative Polarité positive 4.1.1.2 Utilisation d’un contact normalement ouvert Polarité... -
Page 9: Utilisation D'une Commande En Disparition
4.1.2 Utilisation d’une commande en disparition Polarité négative Polarité positive 4.1.3 Utilisation d’une commande en apparition. Polarité négative Polarité positive... -
Page 10: Câblage Des Sorties
220VAC ou 380VAC, il ne faut pas utiliser directement les relais de la LCFER+ car ils présentent un pouvoir de coupure trop faible pour de tels niveaux de tensions. Pour cela, il est fortement recommandé d’utiliser des relais déportés de type CI-2RT Altec. COMPARAISON : Produit LCFER+... -
Page 11: Programmation
5 PROGRAMMATION Entrée en mode de programmation Pour entrer en mode de programmation appuyez deux secondes sur la touche « VALID ». La LCFER+ sort du mode veille et affiche « LEC ». Si vous appuyez de nouveau sur la touche VALID, elle affiche les fonctions déjà... -
Page 12: Exemple De Programmation D'une Fonction
Exemple de programmation d’une fonction L’exemple suivant décrit les étapes de programmation d’une fonction, pour cette exemple la fonction F02 (TEMPORISATEUR) sera programmée. Appuyez 2 secondes sur le bouton VALID La fonction LEC apparaît Faîtes défiler le menu jusqu’à la fonction désirée : F02 Quand F02 apparaît sur l’afficheur appuyez sur VALID pour programmer cette fonction T apparaît pendant une seconde, puis 000... -
Page 13: Descriptif Des Fonctions Par Rapport Aux Entrées Et Aux Sorties
Descriptif des fonctions par rapport aux entrées et aux sorties page N° Fonctions Exemples d’utilisation Réglages Groupe à associer GROUPE N° 1 1 en trée 1 sortie RETARD Surveillance de défaut Retard : T1 = 0 à 999 s. Groupe 1 technique Sortie : T2 = --- à... -
Page 14: Fonctions Du Groupe N° 1
6 FONCTIONS DU GROUPE N°1 Retard « F01 » 6.1.1 Fonction retard avec la sortie temporisée Dans ce mode, la fonction retard permet non seulement retarder information impulsionnelle venant d’un détecteur mais également de temporiser la durée d’activation de la sortie. -
Page 15: Temporisateur « F02
Temporisateur « F02 » La fonction temporisateur permet de réaliser une minuterie. L’apparition d’une impulsion de 0.25 s. minimum sur l’entrée déclenche le relais de sortie pour la durée réglée. T = Temps de maintient (de 0 à 999 secondes) Applications typiques : Minuterie d’éclairage pour cage d’escalier. -
Page 16: Clignoteur « F04
Clignoteur « F04 » Le relais s’active pendant T1 secondes puis se désactive pendant T2 secondes tant que l ‘entrée est en boucle ouverte ou tant que le signal de blocage est absent. T1 : temps d’activation réglable de 0 à 999 secondes T2 : temps de désactivation réglable de 0 à... -
Page 17: Compteur D'impulsions « F06
Compteur d’impulsions « F06 » Fonctions destinée à éliminer les déclenchements intempestifs et à améliorer la fiabilité des détecteurs volumétriques installés dans des environnements difficiles. Le relais s’active après un nombre de déclenchement nbr de l’entrée dans un temps T donné. -
Page 18: Marche-Arrèt « F07
Marche-Arrèt « F07 » Cette fonction permet la signalisation des mises en MARCHE et ARRET des systèmes d’alarme. Cette signalisation peut se faire par l’intermédiaire d’un buzzer ou d’un voyant lumineux. Une impulsion longue de 3 secondes du relais de sortie indique le passage en mode MARCHE du système. -
Page 19: Fonctions Du Groupe N° 2
7 FONCTIONS DU GROUPE N°2 Mémoire « F08 » Le relais s’active au déclenchement de E1 (défaut) et reste activé jusqu’au déclenchement de E2 (RAZ ou acquit). Applications typiques : Signalisation de défaut nécessitant un acquittement manuel. Sortie de secours avec buzzer. Mémorisation d’un déclenchement. -
Page 20: Mini-Centrale « F10
Mini-Centrale « F10 » Cette fonction permet de réaliser une mini centrale avec une entrée de déclenchement, une entrée M/A et une sortie relais temporisable. 7.3.1 Fonction Mini-Centrale en mode temporisé Lors du déclenchement de l’entrée 1 en mode MARCHE, le relais s’active pendant le temps de la temporisation Si le système passe en mode ARRET avant la fin de la temporisation... -
Page 21: Entrée-Sortie « F11
Entrée-Sortie « F11 » Cette fonction permet de transformer une zone immédiate sur n’importe quelle installation en zone temporisée. TE = Temporisation d’entrée réglable de 0 à 999 secondes. Lorsque l’entrée E2 (M/A) est en boucle ouverte indiquant l’état MARCHE, tout déclenchement de E1 démarre la temporisation d’entrée. -
Page 22: Double Temporisation « F12
Double temporisation « F12 » Cette fonction offre une temporisation de type minuterie dont la durée dépend de l’entrée E2 (M/A). Si le système est en MARCHE, tout déclenchement de l’entrée E1 active le relais pour une durée de secondes. Si le système est à... -
Page 23: Jauge « F13 » (Fonction Parking)
Jauge « F13 » (FONCTION PARKING) Cette fonction offre un compteur décompteur pour parking, salle de concerts etc…de capacité totale inférieure à 999 places. L’afficheur de la carte indique le nombre de places restantes dans le lieu. Il faut pour cela raccorder un signal indiquant une entrée sur E1 et un signal indiquant une sortie sur Dès que le compteur arrive à... -
Page 24: Fonction Du Groupe N° 3
8 FONCTION DU GROUPE N° 3 Double déclenchement « F14 » Cette fonction permet le déclenchement décalé de deux sirènes avec un temps différent de retard et de sonnerie pour chacune. Une seule entrée est utilisée pour déclencher les deux sorties. 8.1.1 Double déclenchement en mode temporisé... -
Page 25: Batterie Faible « F15
9 FONCTIONS DU GROUPE N°4 Batterie faible « F15 » Cette fonction permet de surveiller le niveau de tension d’une batterie. Dès que la tension passe en dessous du seuil Ubt choisi, la temporisation T est lancée. A la fin de cette temporisation le relais choisi déclenche jusqu’à... -
Page 26: Coupure Télécom « F17
Coupure télécom « F17 » Cette fonction permet de réaliser la surveillance de la ligne téléphonique. Dès que la ligne téléphonique est coupée, la temporisation T démarre. A la fin de cette temporisation le relais choisi est activé jusqu’à réapparition de la ligne téléphonique. T = temps de prise en compte de la coupure de ligne téléphonique (réglable de 0 à... -
Page 27: Astuces
10 ASTUCES Le chapitre suivant contient plusieurs astuces d’utilisation 10.1 Détection et mémorisation d’une coupure secteur En combinant les fonctions F08 (mémoire de déclenchement) et F16 (détection coupure secteur), la carte LCFER+ peut indiquer, en allumant un voyant par exemple, qu’une coupure secteur à eu lieu et dont la durée a dépassé... -
Page 28: Contrôle D'état D'un Équipement Piloté Par Un Télérupteur
10.2 Contrôle d’état d’un équipement piloté par un télérupteur. Lors de l’utilisation de la fonction F03 (télérupteur), il est souvent nécessaire de connaître l ‘état de l’équipement qui est commandé. Par programmation d’une deuxième fonction, il est possible, en allumant un voyant par exemple, de visualiser l’état marche ou arrêt de cet équipement. -
Page 29: Temporisateur Pour Un Équipement Piloté Par Un Télérupteur
10.5 Temporisateur pour un équipement piloté par un télérupteur Transformation d’un télérupteur en minuterie. Un temporisateur doit allumer un éclairage de cave pour une durée de 60 secondes. Si cet éclairage est commandé par un télérupteur, la fonction F14 (double déclenchement) peut être utilisée. Raccordement : Raccorder l’interrupteur de command de la minuterie à... -
Page 30: Caracteristiques Techniques
11 CARACTERISTIQUES TECHNIQUES Tension d’alimentation : 9 à 15 VDC Ondulation résiduelle admissible : 250 mVAC Consommation en veille : 4 à 5 mA Consommation maxi en alarme : 70 mA Pouvoir de coupure des relais de sortie : 0,5A / 60 VAC 1,0 A / 24VDC Commande des entrées configurées en polarité... -
Page 31: Garantie
B.P. 60726 St Ouen L’Aumône F - 95 004 CERGY PONTOISE Cedex Conformément à notre politique d’amélioration continue des produits, les spécifications mentionnées dans cette notice sont sujettes à modification sans avis préalable. La gamme ALTEC est fabriquée en France par la société A.T.L.S. - Page 32 RECAPITULATIF DES FONCTIONS page N° Fonctions Exemples d’utilisation Réglages Groupe à associer GROUPE N° 1 1 entrée 1 sortie RETARD Surveillance de défaut Retard : T1 = 0 à 999 s. Groupe 1 technique Sortie : T2 = --- à 999 s. Groupe 4 TEMPORISATEUR Fonction minuterie...
