3. Installation

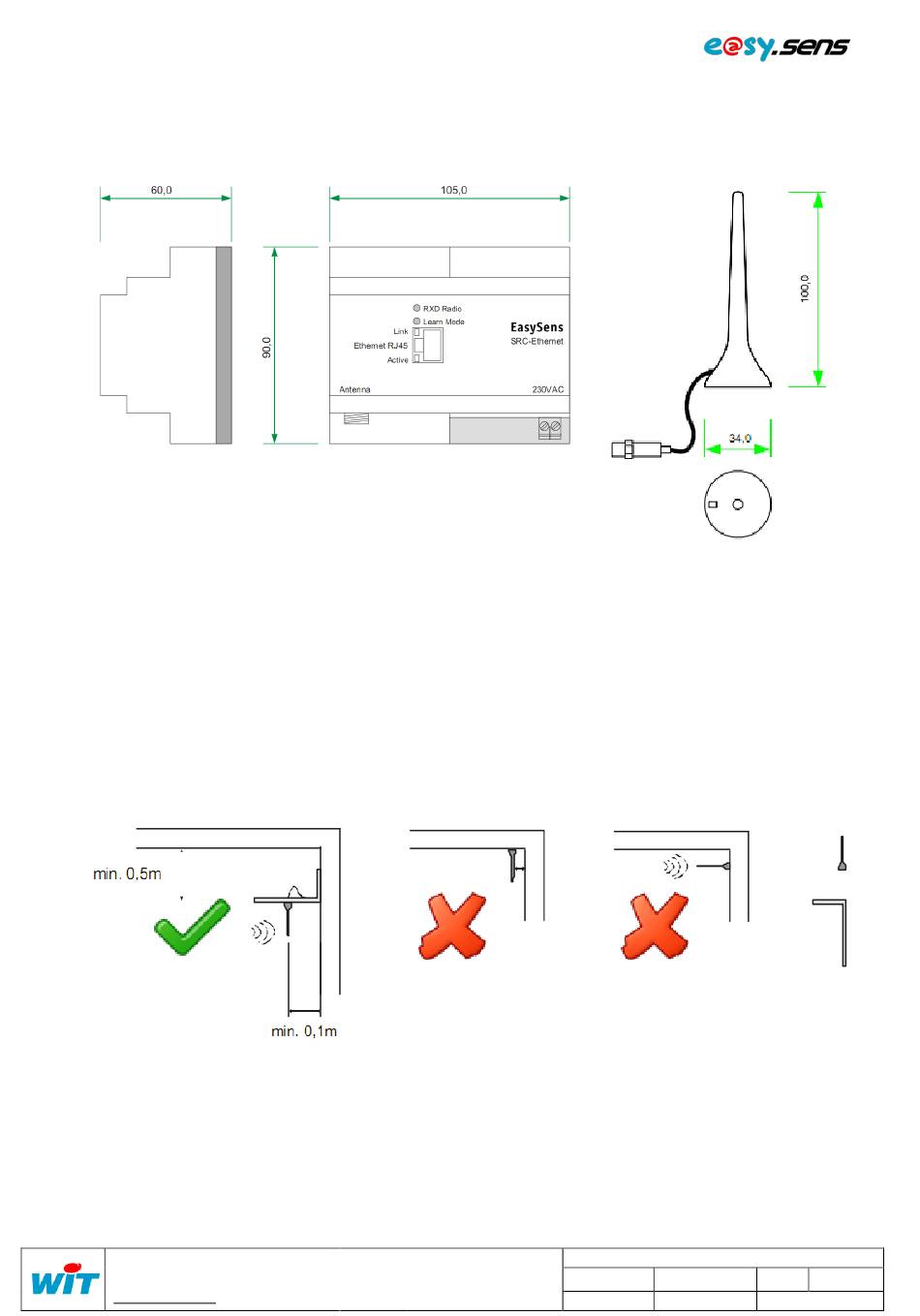

3.2 – Installation du module
Le module est conçu pour une fixation sur Rail DIN
3.3 – Installation de l'antenne
Afin d'obtenir une contre réaction suffisante, l'antenne doit être installée sur une plaque
métallique (ferromagnétique) aux dimensions min. de 180x180mm.
En raison de la polarisation de l'antenne, l'antenne doit être alignée vers le bas ou vers
le haut.
L'emplacement idéal pour l'antenne est d'être au centre d'une pièce. Si possible, placer
l'antenne à une distance mini. de 0,1m du mur et de 0,5m du plafond.
En installant le câble, penser à vérifier que celui-ci n'est pas coudé (atténuation des
ondes).
Plafond

4. Raccordement

Raccorder le récepteur à un Hub au moyen d'un câble réseau (FTP CAT.5). Si le
récepteur est connecté en point-à-point à l'e@sy, le câble réseau doit être croisé (FTP
CAT.5e).
Raccorder l'antenne puis alimenter le récepteur en 230V
Home II - 138, av. Léon Bérenger
F-06706 St Laurent du Var Cedex
http://www.wit.fr
Plafond
Plafond
Tel
: +33 (0)4 93 19 37 37
Fax
: +33 (0)4 93 07 60 40
Hot-line
: +33 (0)4 93 19 37 30
.
(EN50022)
Plafond
.
AC
MANUEL E@SY-SENS
DTE/0302F
Réf. Doc
Version
2.1
Antenne
Support
Date 16-08-10
Page 11 / 34
