FRANÇAIS
Remarque : l'unité maître (contrôlée par la télécommande RF) est celle avec le port SYNC IN libre.
OPTION 2 : Utilisez une ou plusieurs unités LED-REPEATER pour prolonger la longueur des bandes LED
branchées. Consultez le mode d'emploi des unités LED-REPEATER pour les instructions.
Toutes les installations que vous souhaitez sont possibles MAIS vous devez vous rappeler quelques
recommandations importantes :
Calculez la puissance totale des bandes LED et ajouter 20 % de puissance pour déterminer
l'alimentation électrique qui convient le mieux.

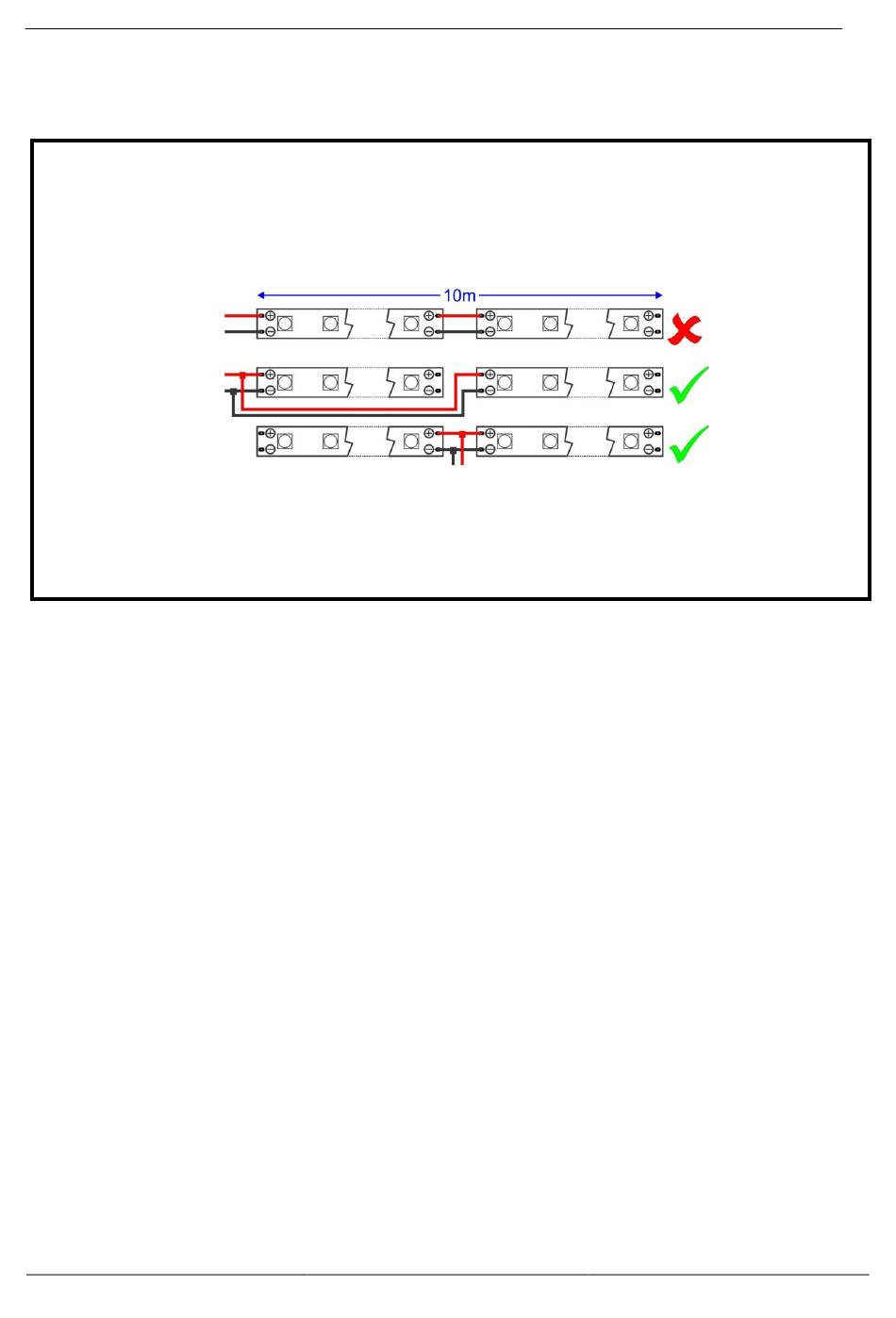

Ne branchez jamais ensemble des bandes LED si leur longueur dépasse 5 m, sinon :
Branchez les bandes en parallèle :
Employez une ou plusieurs unités LED-REPEATER + des blocs d'alimentation supplémentaires
pour prolonger les bandes LED.
Utilisez des fils avec une section de câble maximale pour réduire les pertes de tension importantes.
Utilisez des fils d'au moins 1,5 mm². Pour des puissances et des longueurs de câble supérieures, nous
conseillons des fils de 2,5 mm². Le mieux est de calculer la perte de tension et d'utiliser les tableaux
spéciaux pour déterminer la section de câble adaptée.
SPÉCIFICATIONS
Cet appareil ne produit pas d'interférences radio. Ce produit répond aux exigences des directives
européennes et nationales actuelles. La conformité a été établie et les déclarations et documents
correspondants ont été déposés par le fabricant.
Entrée d'Alimentation :
Sortie :
Dimensions (H x L x P) :
Radiofréquence :
Pile de la télécommande
IR :
Poids :
Toutes les informations peuvent être modifiées sans préavis.
Vous pouvez télécharger la dernière version de ce manuel sur notre site Web : www.jb-systems.eu
JB SYSTEMS
®
QUELQUES RECOMMANDATIONS GÉNÉRALES
12 VDC ou 24 VDC (en fonction de la tension des bandes LED)
anode commune,
3 x 80 W = 240 W sous 12 VDC
ou 3 x 160 W = 480 W sous 24 VDC
90 x 90 x 24 mm (récepteur)
150 x 40 x 20 mm (télécommande RF)
433,92 MHz
2 piles AAA de 1,5 V
250 g
GUIDE D'UTILISATION
5/5
LED RF-CONTROL RGB
