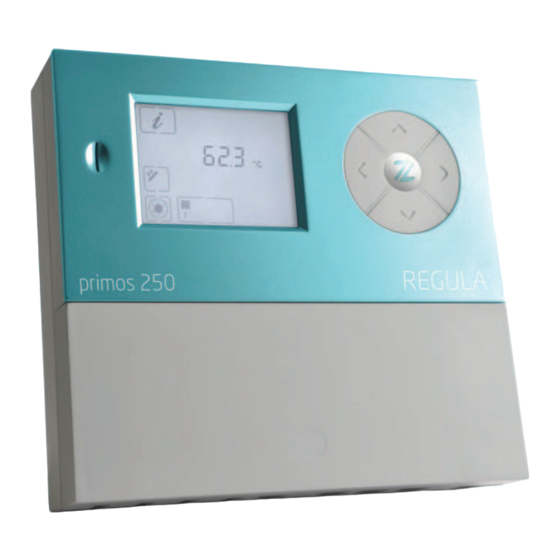

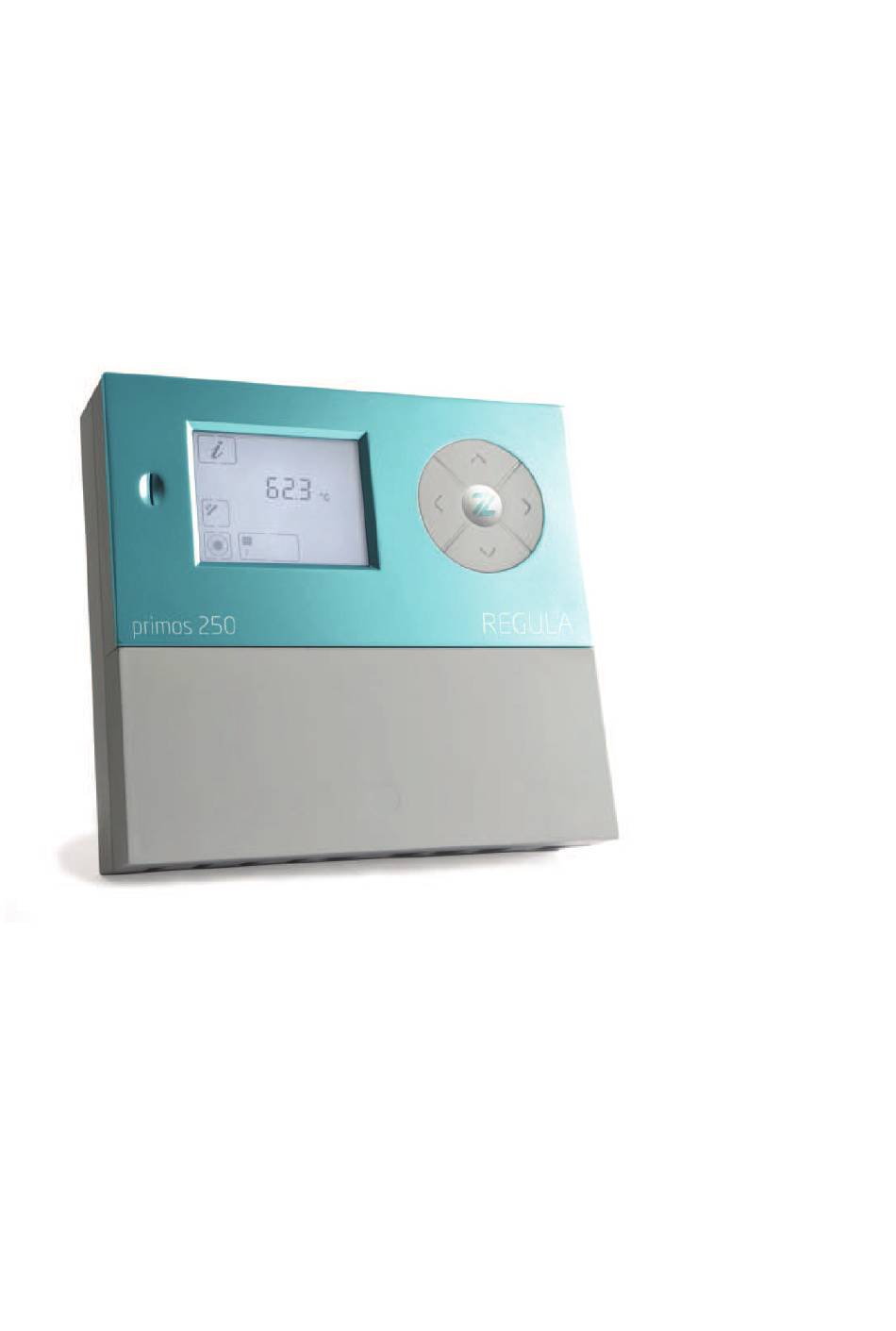

- Page 1 Régulateur pour installations solaires thermiques primos 250 SR Notice de montage et d'utilisation Traduction française de la notice de montage et d'utilisation originale en langue allemande Version : 1.2 Juillet 2016...
-
Page 2: Règles Terminologiques
: • Cette notice de montage et d’utilisation est désignée ci-après Notice. • Le régulateur primos 250 SR est désigné ci-après Régulateur. • L’installation solaire thermique est désignée ci-après Installation solaire. • Les modules de fonction Prozeda librement définissables avec entrées et sorties sélectionnables sont désignés ci-après régulateurs multifonctions (MFR). -
Page 3: Groupe Cible
La présente notice a pour but de vous aider à utiliser le régulateur correctement, en toute sécurité et de façon économique. Groupe cible Cette notice s'adresse aux personnes qui effectuent les opérations suivantes : • montage du régulateur • branchement du régulateur •... -
Page 4: Repéres Dans Le Texte
Repéres dans le texte Certains passages de cette notice sont signalés par des repères. Vous pouvez ainsi facilement reconnaître s’il s’agit : de texte normal, „Menu“, „Commande de menu“, „Noms de touches“, • d’énumérations et des étapes d'une opération. Les passages précédés de ce symbole vous donnent des explications pour assurer une utilisation économique du régulateur. -
Page 5: Table Des Matières
Sommaire Sécurité ........................6 1.1 Utilisation conforme ..........................6 1.2 Consignes de sécurité de base ......................6 Description du régulateur ..................8 2.1 Vue d’ensemble ............................ 8 Monter le régulateur ....................9 3.1 Retirer le cache bornes ........................10 3.2 Fixez le régulateur ..........................11 Brancher le régulateur ................... - Page 6 11.2 Régler la mesure du rendement énergétique ................41 12 Rétablir le réglage par défaut ................42 13 Relier le régulateur avec d'autres appareils ............42 14 Anomalies ......................43 14.1 Anomalies avec message d'anomalie ..................43 14.2 Anomalies sans message d'anomalie ..................45 15 Caractéristiques techniques ..................
-
Page 7: Sécurité
Sécurité 1 Sécurité Vous trouverez dans ce chapitre les informations suivantes : • sur l’utilisation conforme et • sur l'utilisation sécuritaire du régulateur. Veuillez lire ce chapitre attentivement avant de monter, brancher ou utiliser le régulateur. 1.1 Utilisation conforme Le régulateur sert à surveiller et à commander une installation solaire thermique. L'utilisation conforme implique les conditions suivantes : •... -
Page 8: Eviter Le Risque D'incendie
Sécurité Eviter le danger de mort par électrocution. • Assurez-vous que les réglementations applicables sur le lieu d'utilisation sont respectées. • Effectuez toutes les opérations sur le régulateur uniquement lorsqu'il est hors tension. • Assurez-vous que les branchements de la partie très basse tension ne sont pas inversés avec les branchements de l'alimentation électrique. -
Page 9: Description Du Régulateur
Description du régulateur • Faire fonctionner l'installation en mode „Manuel“ pendant un bref instant et uniquement à des fins de test. • Les câbles des sondes et des capteurs doivent être posés séparément des câbles de 230 V. • Utilisez exclusivement les prises de branchement des capteurs du fabricant. 2 Description du régulateur Le régulateur sert à... -
Page 10: Monter Le Régulateur
Monter le régulateur 3 Monter le régulateur DANGER Blessures mortelles par explosion ou feu. N'utilisez jamais le régulateur dans un environnement à risques d'explosion. Montez le régulateur sur un support non combustible. DANGER Risque d'électrocution mortelle en cas d'intervention sur le régulateur ouvert. -
Page 11: Retirer Le Cache Bornes
Monter le régulateur 3.1 Retirer le cache bornes Dévissez la vis de verrouillage (1). Pour retirer le cache bornes (2), tirez-le conformément à l'illustration. -
Page 12: Fixez Le Régulateur
Monter le régulateur 3.2 Fixez le régulateur Si vous voulez passer des câbles et des fils par le dos du régulateur, vous devez le faire avant de le fixer. ATTENTION Si vous serrez trop fort les vis, vous risquez d'abîmer le boîtier du régulateur. -
Page 13: Brancher Le Régulateur
Brancher le régulateur 4 Brancher le régulateur DANGER Risque d'électrocution mortelle en cas d'intervention sur le régulateur ouvert. Avant de retirer le cache bornes, assurez-vous que le régulateur est débranché de l’alimentation électrique. Assurez-vous que l’alimentation électrique est sécurisée contre la remise en marche. - Page 14 Brancher le régulateur L'illustration suivante présente les éléments importants du régulateur pour le branchement : Pos. Description Bornes partie en très basse tension Sécurité Bornes partie 230 V Bornes fil de terre Bornes contact relais Trous estampés pour passer les câbles au dos Etrier à...
-
Page 15: Brancher Le Régulateur Sur L'alimentation Électrique
Brancher le régulateur 4.2 Brancher le régulateur sur l'alimentation électrique Pour brancher sur le secteur, vous devez vous assurer que l'alimentation du secteur peut être coupée à tout moment. Si vous effectuez un branchement fixe sur le secteur, procédez de la manière suivante : Posez un interrupteur en dehors du régulateur. -
Page 16: Affectation Des Bornes Aux Composants De L'installation
Brancher le régulateur 4.4 Affectation des bornes aux composants de l'installation Les branchements présentés dans le tableau suivant sont des options qui peuvent être utilisées pour tous les schémas hydrauliques : Borne Usage prévu S4 / S4 Sonde thermique retour collecteur pour fonction „Mesure du rendement énergétique“... -
Page 17: Affectation Des Bornes Du Schéma Hydraulique 110
Brancher le régulateur Affectation des bornes du schéma hydraulique 110.00 Borne Usage prévu R1 / N / PE Pompe de circulation solaire. Signal de commande pour HE1/M1 lorsque la pompe HE est pilotée en PWM ou en en analogique. S1 / S1 Sonde thermique champ collecteur S2 / S2 Sonde thermique ballon... -
Page 18: Affectation Des Bornes Du Schéma Hydraulique 000
Brancher le régulateur Affectation des bornes du schéma hydraulique 000.00 Dans le schéma 000.00, vous pouvez utiliser toutes les sorties comme régulateurs multifonctions. Vous devez alors définir au moins une des trois sorties de commandes R1, R2 ou R3 comme régulateurs multifonctions. Borne Usage prévu R1 / N / PE... -
Page 19: Utiliser Le Régulateur
Utiliser le régulateur 5 Utiliser le régulateur Ce chapitre vous donne une vue d'ensemble des composants des éléments d'affichage et des éléments de commande du régulateur. Sont ensuite expliquées les étapes de manipulation de base. 5.1 Description des éléments d'affichage Dans la partie supérieure de l'écran se trouve le menu principal. - Page 20 Utiliser le régulateur Si vous avez sélectionné un menu, le symbole Menu (1) correspondant s'affiche. Dans la partie inférieure de l'écran s'affiche la valeur (3) avec le supplément correspondant (2) et un symbole de valeur mesurée (7). Au-dessous, il est possible d'afficher, selon la commande de menu, des informations sur l'état de fonctionnement et des messages (4–6).
-
Page 21: Utiliser Les Touches De Commande
Utiliser le régulateur 5.2 Utiliser les touches de commande Les touches de commande vous permettent de naviguer dans les menus et de modifier les valeurs. Le tableau suivant présente les fonctions des touches de commande : Touches de Fonction commande Afficher la commande de menu précédente. - Page 22 Utiliser le régulateur Modifier la valeur Pour activer la commande de menu affichée, sélectionnez La valeur clignote. Pour augmenter la valeur, sélectionnez Pour réduire la valeur, sélectionnez Pour ne pas conserver la saisie, sélectionnez La valeur cesse de clignoter. La valeur actuelle réglée s’affiche. Pour valider la saisie, sélectionnez La valeur cesse de clignoter.
-
Page 23: Afficher Et Modifier Les Valeurs Dans Les Menus
Afficher et modifier les valeurs dans les menus. 6 Afficher et modifier les valeurs dans les menus. Ce chapitre présente une vue d'ensemble des menus et des commandes de menus. 6.1 Afficher les valeurs dans le menu „Info“ Le menu „Info“ vous permet d'afficher les valeurs de mesure et de rendement. Vous pouvez remettre les valeurs qui sont marquées d'une „ד... -
Page 24: Afficher Et Modifier Les Valeurs Dans Le Menu „Programmer
Afficher et modifier les valeurs dans les menus. 35 °C Fonctions „Chauffer“, „Refroidir“, „Régulateur – différentiel de température“ d'un régulateur multifonctions (ici : R1) Sonde de la partie basse (ici : S4) 5 °C Sonde de protection contre le gel (ici : sonde S1) –... - Page 25 Afficher et modifier les valeurs dans les menus. Menu „Programmer“ Valeur Symbole Description Zone Régl. par Régl. défaut act. max. 65 °C Ballon : Température maximale 15–95 °C 65 °C souhaitée dT max 7 K Ballon : différentiel pour la mise en 3–40 K marche dT min 3 K...
- Page 26 Afficher et modifier les valeurs dans les menus. Menu „Programmer“ Valeur Symbole Description Zone Régl. par Régl. défaut act. dT min 3 K Différentiel de mise à l'arrêt dTmin 2–35 K pour la fonction „Régulateur différentiel de température“ Démarrage Fenêtre temps 1 (2, 3) : Démarrage 00:00–23:59 00:00 00:00...
-
Page 27: Commander Les Sorties De Commande Dans Le Menu „Mode Manuel
Afficher et modifier les valeurs dans les menus. 6.3 Commander les sorties de commande dans le menu „Mode manuel“ Dans le menu „Mode manuel“, vous pouvez activer et désactiver les sorties de commande du régulateur à des fins de test. Pour que le régulateur puisse de nouveau fonctionner en mode automatique, vous devez quitter le mode manuel une fois les opérations de réglage terminées. - Page 28 Afficher et modifier les valeurs dans les menus. Il existe deux modes de fonctionnement : • Mode Utilisateur • Mode Traitement. En mode Utilisateur, vous pouvez dans ce menu afficher des valeurs mais pas les modifier. Si le mode Utilisateur est activé, le symbole de menu est affiché avec une serrure verrouillée. En mode Traitement, vous pouvez dans ce menu afficher et modifier les valeurs.
- Page 29 Afficher et modifier les valeurs dans les menus. Menu „Réglages de base“ Position Symbole Description Zone Régl. par Régl. défaut act. P: 7: Temps de fonctionnement de la 15–360 s 180 s pompe Fonction „Drain-Back“ Fonction „Refroidissement retour“ 0–1 P: 8: 0 = Off 1 = On Uniquement si la fonction „Protection...
- Page 30 Afficher et modifier les valeurs dans les menus. Menu „Réglages de base“ Position Symbole Description Zone Régl. par Régl. défaut act. P: 22: Sélection de la sonde de la source pour 1–4 MFR R1 P: 23: Sélection de la sonde de la partie basse 1–4 pour MFR R1 Fonction MFR R4 sur la sortie de...
- Page 31 Afficher et modifier les valeurs dans les menus. * Position 16 : Types de glycols Sélection Signification Sélection Signification Anro Tyfocor L5.5 Ilexan E, Glythermin Dowcal 10 Antifrogen L Dowcal 20 Antifrogen N Dowcal N Ilexan E Tyfocor LS Ilexan P * Position 33 : Types de pompe Sélection Signification...
-
Page 32: Régler Les Fonctions De Régulation
Régler les fonctions de régulation 7 Régler les fonctions de régulation Les fonctions générales de régulation vous permettent de régler la charge des ballons. Vous pouvez régler les fonctions de régulation suivantes : • Principe de charge • Commande de la pompe •... -
Page 33: Commander Les Pompes He Avec Un Signal Analogique
Régler les fonctions de régulation Pour maintenir la température des ballons la plus constante possible, les pompes à circulation solaires peuvent être commandées avec le réglage de la vitesse de rotation. Vous pouvez régler la puissance minimale de la pompe avec un réglage de la vitesse de rotation entre 30 % et 100 %. -
Page 34: Commander Les Pompes He Avec Un Signal Pwm
Régler les fonctions de régulation Le diagramme suivant présente la courbe de puissance de la commande de la pompe avec signal analogique. n (%) – Puissance de la pompe U (V) – Tension de sortie Commander les pompes HE avec un signal PWM S'agissant de la commande de la pompe avec signal PWM, le régulateur émet un signal PWM sur les bornes HE1 et HE2 (signal à... -
Page 35: Régler La Fonction „Collecteur Tubulaire
Régler les régulateurs multifonctions (MFR) S'agissant de la commande de la pompe avec signal PWM inversé, la vitesse de rotation de consigne de la pompe (0–100 %) correspond au signal PWM (100-0 %). Le diagramme suivant présente la courbe de puissance de la commande de la pompe avec un signal PWM inversé... -
Page 36: Régler Les Régulateurs Multifonctions (Mfr)
Régler les régulateurs multifonctions (MFR) 8 Régler les régulateurs multifonctions (MFR) Selon le schéma hydraulique, vous pouvez utiliser les sorties de commande R0 et R1 comme régulateurs multifonctions (MFR). Celles-ci peuvent être réglées indépendamment des fonctions de base du régulateur. Vous pouvez affecter les fonctions suivantes aux régulateurs multifonctions : •... -
Page 37: Régler La Fonction „Chauffer
Régler les régulateurs multifonctions (MFR) 8.2 Régler la fonction „Chauffer“ Avec la fonction „Chauffer“, la sortie de commande du régulateur multifonctions est activée dès que la température est inférieure à la température d'activation réglée. Si la limite supérieure de la marge de température réglée (hystérèse) est dépassée, la sortie de commande du régulateur multifonctions se coupe. -
Page 38: Régler Les Fonctions De Protection
Régler les fonctions de protection Le menu „Réglages de base“ vous permet de régler les paramètres suivants : • P:21: Fonction MFR R3 sur la sortie de commande R1 • P:22: Sélection de la sonde pour la source pour MFR R1 •... - Page 39 Régler les fonctions de protection 9.2 Fonction „Protection du ballon“ Si un schéma hydraulique est utilisé avec deux ballons, la fonction „Protection du ballon“ est automatiquement active et ne peut pas être modifiée. Cette fonction protège les ballons contre la surchauffe en cas de câblage défectueux ou de défauts éventuels.
- Page 40 Régler les fonctions de protection Le menu „Réglages de base“ vous permet de régler les paramètres suivants : • P:5: Fonction „Protection collecteur“ • P:6: Température protection du collecteur • P:8: Fonction „Refroidissement retour“ • P:9: Température de déclenchement d'un refroidissement retour du ballon. 9.5 Régler la fonction „Drain-Back“...
-
Page 41: Mesurer Le Rendement Énergétique
Mesurer le rendement énergétique 9.6 Régler la fonction „Protection contre le gel“ La fonction „Protection contre le gel“ ne peut être activée que si la fonction „Drain-Back“ est désactivée. Cette fonction protège l'installation solaire contre le gel du fluide caloporteur. En deçà de la température réglée, la pompe de circulation solaire se met en marche. -
Page 42: Régler La Mesure Du Rendement Énergétique
Mesurer le rendement énergétique l/min 10.2 Régler la mesure du rendement énergétique Le menu „Réglages de base“ vous permet de régler les paramètres suivants : • P:12: Principe de mesure du rendement énergétique • P:15: Débit pour le principe de mesure „Affichage du débit“ •... -
Page 43: Rétablir Le Réglage Par Défaut
Rétablir le réglage par défaut 11 Rétablir le réglage par défaut ATTENTION Perte des réglages actuels en cas de rétablissement incorrect du réglage par défaut. Assurez-vous avant le rétablissement du réglage par défaut que les réglages actuels ne sont plus nécessaires. Enregistrez les réglages actuels sur une carte Micro SD avant de rétablir le réglage par défaut. -
Page 44: Anomalies Avec Message D'anomalie
Anomalies 13 Anomalies ATTENTION L’installation risque d’être abîmée en cas de résolution inadaptée d'un problème. Veillez à ce que les anomalies sont traitées exclusivement par un technicien professionnel. Il existe deux catégories d'anomalies de l'installation : • Anomalies qui sont détectées par le régulateur et qui déclenchent un message d'anomalie •... - Page 45 Anomalies Le tableau ci-dessous présente les anomalies avec message d'anomalie. Message d'anomalie Cause possible Mesure Un câble de sonde est coupé. Assurez-vous que les câbles de (ici : sonde S2) sonde sont intacts. Une sonde est défectueuse. Vérifiez la résistance de la sonde.
-
Page 46: Anomalies Sans Message D'anomalie
Anomalies 13.2 Anomalies sans message d'anomalie Le tableau ci-dessous présente les anomalies avec message d'anomalie : Anomalie Cause possible Mesure Aucun affichage à l'écran. Pas de tension du secteur. Branchez le régulateur ou branchez le régulateur sur l'alimentation du secteur. Assurez-vous que le fusible du bâtiment pour le branchement au secteur est activé. - Page 47 Anomalies Anomalie Cause possible Mesure L'affichage de la température Les câbles de sonde sont posés Posez les câbles de sonde le vacille fortement à courts à proximité des câbles de plus loin possible des câbles de intervalles. 230 V. 230 V. Assurez-vous que les câbles de sonde sont blindés.
-
Page 48: Caractéristiques Techniques
Caractéristiques techniques 14 Caractéristiques techniques Régulateur électronique autonome différentiel de température, fonctionnement permanent Matériau du boîtier Boîtier ABS 100 % recyclable Dimensions Longueur x Largeur x 176 × 162 × 44 Profondeur en mm Type de protection IP30 selon DIN 40050, EN 60529 Tension de service AC 230 volts, 50 Hz, –10 à... -
Page 49: Accessoires
Tableau des résistances 15 Tableau des résistances Le tableau ci-dessous vous permet de vérifier la fonction des sondes thermiques avec un appareil de mesure de résistance : Température en °C / Résistance en ohms –10 °C 0 °C 10 °C 20 °C 40 °C 60 °C... -
Page 50: Jeter Le Régulateur Lorsqu'il Est Usagé
Jeter le régulateur lorsqu’il est usagé 17 Jeter le régulateur lorsqu’il est usagé L’élimination respectueuse de l’environnement des composants électroniques, des matières recyclables et autres composants de l'appareil est réglementée par des lois nationales et régionales. Renseignez-vous auprès de votre mairie pour obtenir des renseignements précis sur l'élimination des déchets. -
Page 52: Coordonnées Du Fabricant
Cette notice a été établie par une rédaction technique certifiée système DocCert. Coordonnées du fabricant Prozeda GmbH In der Büg 5 D-91330 Eggolsheim, Allemagne Téléphone : +49(0)9191/6166-0 Fax : +49(0)9191/ 6166-22 Email : kontakt@prozeda.de 1334B-TB004-12C-E www.prozeda.de...
