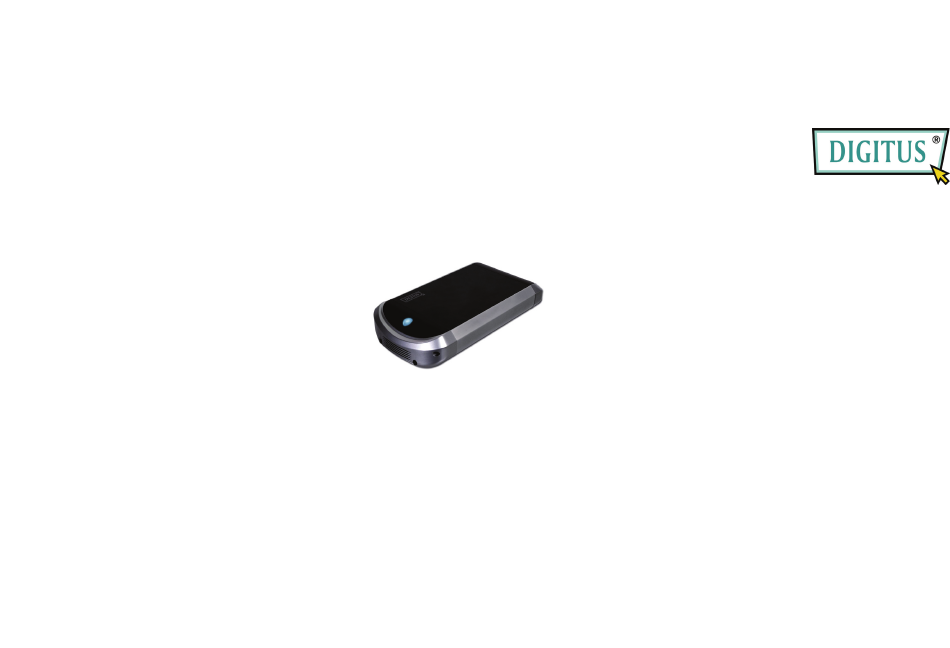

Coffret externe LAN
et USB 3,5" HDD
SOMMAIRE
1. Informations sur le produit............................1
2. Spécifications du produit...............................2
3. Exigences vis-à-vis du système......................3
4. Jetez un regard sur le produit........................4
5. Étape de montage du produit ........................5
6. Branchement du produit................................8
7. Installation du pilote (USB2.0)......................9
8. Vérification.................................................13
9. Configurer le LANDISK................................14
Manuel d'utilisateur
10. Remarque..................................................23
DA-70516
Publicité
Table des Matières
Manuels Connexes pour Digitus DA-70516
Sommaire des Matières pour Digitus DA-70516
-
Page 1: Table Des Matières
2. Spécifications du produit……………………….…2 3. Exigences vis-à-vis du système……………..…..3 4. Jetez un regard sur le produit.…………….….…4 5. Étape de montage du produit ………………..….5 6. Branchement du produit……………………..…...8 7. Installation du pilote (USB2.0)………………….9 8. Vérification…………………………….….…..….13 9. Configurer le LANDISK.……………………..…..14 Manuel d’utilisateur 10. Remarque…….……………….……………………23 DA-70516... -
Page 2: Informations Sur Le Produit
1. Informations sur le produit Product Specifications: • Mémoire personnelle Internet & Intranet • Procédure de branchement réseau • Serveur Samba + serveur FTP Server Environnement réseau disponible, 100BASE-TX/10BASE-T, type • Aucune nécessité d’installer un S.E, exempt de virus de branchement, RJ-45 •... -
Page 3: Exigences Vis-À-Vis Du Système
3. Exigences vis-à-vis du système 4. Jetez un regard sur le produit Windows 98SE / 2000 / XP: 1 LED système Équivalent Pentium II 233MHz ou supérieur 2 LED lien 64 MO RAM (128 MO recommandé) 3 LED tension USB 1.1 Port (USB 2.0 recommandé) 4 LED travail Pilote CD-ROM pour l’installation (Win 98SE uniquement) 5 Remettre configuration par défaut... - Page 4 5. Ptep 3) Branchez le câble et le câble du secteur de l’adaptateur à 4 1) Enlever le panneau frontal, retirer le module du produit du tiges sur votre lecteur de disque dur. boîtier. 4) Utiliser les vis pour bien le fixer.. Configurer votre IDE lecteur de disque dur en mode “Master/Single”.
-
Page 5: Branchement Du Produit
5) Fermer le module du produit à partir du boîtier. 7) Prod Étape de montage du produit terminé. 6) Utiliser les vis regroupées pour bien le visser. 6. Branchement du produit Face supérieure et inférieure (également bien visser) 1) Brancher le coffret externe USB2.0 IDE sur votre ordinateur. Screws... -
Page 6: Installation Du Pilote (Usb2.0)
2) Connecter le LANDISK sur votre réseau. Lorsque vous voyez l’écran ci-dessous, appuyez sur « Continuer ». Lorsque vous voyez l’écran ci-dessous, veuillez vérifier « Chercher le meilleur pilote pour votre appareil (recommandé) » et appuyer sur « Continuer » 7. - Page 7 4) Lorsque vous voyez l’écran ci-dessous, veuillez localiser Lorsque vous voyez l’écran ci-dessous, veuillez appuyer le registre « Pilote AT2 » compris dans le pilote sur sur « Quitter ». CD-ROM fourni avec votre coffret externe IDE. 5) Lorsque vous voyez l’écran ci-dessous, veuillez appuyer sur «...
-
Page 8: Vérification
8. Vérification 9. Configurer le LANDISK Veuillez suivre le chemin « Mon ordinateur? Propriétés du • Vérifier la configuration TCP/IP sur le PC système ? Gestion du système » et faites dérouler le point Appeler les propriétés de « Mes emplacements réseau »”(Windows XP). «... - Page 9 4) L’écran suivant est affiché, sélectionner « Protocole Internet • Utiliser votre programme utilitaire de contrôle web (TCP/IP) » puis, cliquer sur la touche <Propriétés> 1) Ouvrir votre navigateur web et entrer « http://memoire » dans la boîte d’adresse URL, puis, appuyer sur <Entrer>. 2) La boîte de dialogue pop-up s’affiche, veuillez entrer le nom d’utiliser par défaut et le mot de passe: 5) Suivre l’étape comme ci-dessous pour configurer votre...
- Page 10 3) Après vous avoir connecté, l’ordinateur affiche l’écrand’accueil 4) Vous pouvez sélectionner une fonction du menu côté gauche. « Statut ». Nom de l’hébergeur : Configurer le nom de votre propre hébergeur Nom du groupe : Configurer le nom de votre propre hébergeur Administrateur : Configurer votre mot de passe 5) Formatez votre disque dur Date/Heure : Configurer votre zone horaire...
- Page 11 6) Ici, vous pouvez configurer l’IP (IP automatique ou IP statique) 7) Partager vos registre avec le LAN (Config. IP) Vous verrez tous les registres disponibles pour le « Partage sur comme ci-dessous : réseau » figurant dans la boîte « Sharing List » (Liste du partage), il suffit de sélectionner le registre désiré...
- Page 12 8) Configurations FTP 9) Maintenance Ici, vous pouvez configurer les fonctions FTP, le statut et l’autorité de Télécharger du firmware : Ici, vous pouvez mettre à jour le nouveau (Serveur FTP) l’utilisateur, veuillez vérifier l’écran ci-dessous. firmware LANDISK. Statut FTP: Activer / désactiver les fonctions FTP et la configuration du Réinitialiser le système: Cliquer sur «...
-
Page 13: Remarque
10. Remarque: 1) Si vous installez un ancien lecteur de disque dur et si vous souhaitez maintenir toutes les anciennes données, assurez-vous que le système de dossiers sur votre lecteur de disque dur est FAT32. LANDISK ne prend en charge aucun autre système de dossiers que FAT32.
