SIGMA

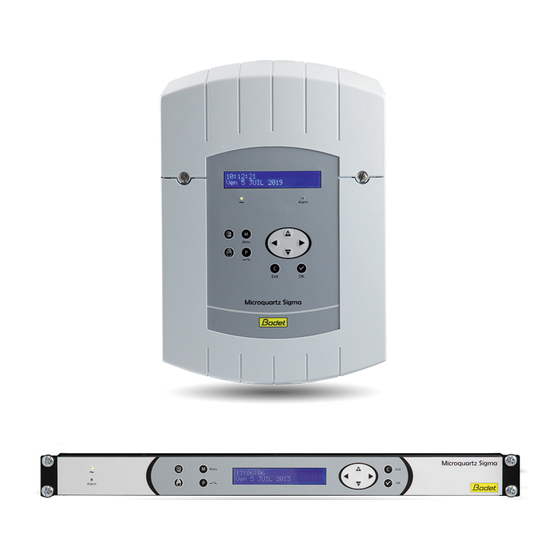

Horloge mère Sigma Mod
Notice d'utilisation & d'installation
BODET Time & Sport
1 rue du Général de Gaulle
49340 TREMENTINES
Tél: +33 (0)2 41 71 72 33
www.bodet-time.com
.
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur
1

Publicité

Table des Matières
loading

Sommaire des Matières pour Sigma Mod

  • Page 1 SIGMA Horloge mère Sigma Mod Notice d’utilisation & d’installation BODET Time & Sport 1 rue du Général de Gaulle 49340 TREMENTINES Tél: +33 (0)2 41 71 72 33 www.bodet-time.com S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur...
  • Page 2: Table Des Matières

    Table des matières 1) Généralités 2) Règles pour la sécurité PROTECTIONS : 3) Description 4) Installation 4.1 installation mécanique 4.2 Connexions électriques 5) Exemples d’installation 5.1 Paramétrer une distribution 24V 5.2 Paramétrer une distribution horaire HF 5.3 Paramétrer un relais HF 5.4 Installer une carte option 5.5 Paramétrer une sortie 24V TBT 6) Clavier : Fonctions des touches...
  • Page 3 11) Programmation menu Technicien 11.1 Menu Synchronisation horaire 11.1.1 Changement d’heure programmable 11.1.2 Réglage de la base de temps 11.2 Menu de gestion des Sorties horaires 11.3 Menu de configuration IP  11.4 Menu d’attribution des relais 11.5 Menu d’attribution des relais HF 11.6 Menu d’attribution de fonctions 11.7 Menu effacer toute la programmation ...
  • Page 4 SIGMA M Instructions d’installation et mise en service...
  • Page 5: Généralités

    1) Généralités Le Sigma est une horloge mère qui permet de piloter les horloges réceptrices et les circuits de chauffage, l’éclairage, les sonneries, les accès aux portes du  bâtiment... Le SIGMA possède des fonctions paramétrables à partir du menu technicien. Il est impératif, lors d’une première installation, de paramétrer le menu  technicien (voir page 33) avant le menu client. Il est également impératif, lors de l’installation du SIGMA, de paramétrer les  fonctions technicien dans l’ordre du menu.
  • Page 6: Règles Pour La Sécurité

    • Les câbles de distribution horaire ne doivent pas longer des câbles secteur à fort courant (afin de ne pas perturber la communication entre le SIGMA et  les horloges). • Le SIGMA doit être fixé (au mur ou sur son support), avant la mise sous  tension. • Les modèles “Rack” devront être montés dans une armoire ou baie 19”. Ces éléments assureront une protection mécanique, électrique et contre le feu  (seule la façade pourra rester accessible).
  • Page 7 • IMPORTANT : avant toute installation se reporter au paragraphe des caractéristiques techniques. Attention : • En cas de remplacement de la batterie CR2032, il est IMPÉRATIF de respecter la  polarité suivant les indications ci-contre. • Il y a risque d’explosion si la pile est remplacée par une pile de type incorrect. •...
  • Page 8: Description

    3) Description Boîtier mural A) Écran à cristaux liquides B) Clavier (voir page 17) C) Témoin alarme (LED rouge) D) Témoin de présence secteur (LED verte) Rack 19”...
  • Page 9: Installation

    2 clips (N) et le faire glisser vers le haut). Débrancher les limandes (Q) (attention de bien respecter le même sens au remontage) et fixer le SIGMA au mur. Lorsque votre appareil  est en place, enlever le film de protection du  clavier. Version RACK : Installer le rack à son emplacement dans une baie ou armoire...
  • Page 10: Connexions Électriques

    24VDC Attacher les fils entre eux, près des  borniers. (*) Voir page 37, le menu de gestion des sorties horaires pour paramétrer  cette sortie (Impulsions minute, 1/2 minute, seconde 24V, SR2-59 ou  alimentation TBT 24 VDC 1A). (**) alimentation en fonction de la version du Sigma. Signification de l’état des leds sur le connecteur RJ45 : - La Led verte reflète l’activité réseau. - La Led jaune indique la vitesse du réseau : éteint=10Mbit/s allumée=100Mbit/s. Version RACK : Les borniers d’alimentation secteur, sortie ligne d’impulsions ...
  • Page 11 4A maximum. Indiquer sur l’étiquette bornier la localisation de ces protections. Raccordement d’un Melodys : Alimentation en Alimentation en Alimentation en fonction fonction du modèle fonction du modèle du modèle (24V ou 240V) (24V ou 240V) (24V ou 240V) Bornier du Bornier du Bornier du Melodys Melodys Melodys Câblage sur un relais...
  • Page 12 Émetteur DHF “Heure et relais”, référence 907512. Câble de l’émetteur 907512 Jaune Blanc Vert Marron Émetteur DHF “Heure”, référence 927230, compatible avec les horloges  mères Sigma, Delta, Alfa, ... Remarque : la gestion du mode Init n’est pas gérée dans le programme du Sigma et doit être faite directement sur la carte de l’émetteur. Câble de l’émetteur 927230...
  • Page 13: Exemples D'installation

    Puis mettre sur “Marche” et valider avec la touche . Les horloges vont toutes se synchroniser avec l’heure du Sigma A la validation le rattrapage horaire commencera (distribution accélérée d’impulsions) ou se mettra en attente, si le temps de rattrapage est supérieur  au temps d’attente.
  • Page 14: Paramétrer Une Distribution Horaire Hf

    5.2 Paramétrer une distribution horaire HF L’émetteur DHF doit être connecté (voir page 12). Mettre le Sigma sous tension. Entrer dans le menu technicien (voir 03 : INIT ú page 33). Entrer dans le menu “Sorties horaires”. 125mW canal:2 A l’aide des touches de navigation, ...
  • Page 15: Paramétrer Un Relais Hf

    Remarque : des relais peuvent avoir la même adresse, dans la mesure où la  commande est la même (exemple : commande d’éclairage extérieur). Dans le menu technicien, affecter le relais, voir page 41. Effectuer la programmation du circuit, voir page 26. Mettre l’horloge mère Sigma en mode INIT, voir page 20. Tester le bon fonctionnement avec la touche Nota : les commandes de relais DHF sont envoyées toutes les heures et à chaque modification de la programmation, à la sortie du menu. La mise à jour du planning de programmation du relais DHF est envoyée toutes les heures au relais.
  • Page 16: Installer Une Carte Option

    Mettre en place la carte option à l’aide des vis fournies et coller les étiquettes en face de celle-ci. Raccorder les lignes de sorties ou d’entrée de cette carte. Refermer et mettre le Sigma sous tension. Pour une carte option de synchronisation horaire, voir le menu technicien  “Synchronisation horaire” page 34.
  • Page 17: Clavier : Fonctions Des Touches

    6) Clavier : Fonctions des touches Touches Fonctions Touche calendrier. Touche test. Touche menu. Touche programme. Touche correction. Touche validation. ,  ,  ,  Touches de navigation. Nota : sortie automatique des menus si il n’y a pas d’appui sur une touche pendant une minute dans le menu client, pendant 5 minutes dans le  menu ...
  • Page 18 Synoptique de la programmation Modification de     la programmation pour vacances et        jours spéciaux +Code d’accès Choix du Chargement Choix de          ...
  • Page 19: Programmation Menu Général

    7) Programmation menu général 7.1 État de repos ■ En fonctionnement normal le SIGMA affiche l’heure et la date :  est le témoin signal radio, il est  10:54:32  clignotant en cas de mauvaise réception. ■ Si un jour férié, un jour spécial ou une  MAR 14 JANV 2014 période de vacances a été programmé à 10:54:32 FERIE  ce jour donné, le SIGMA le signale par un  affichage pendant sa période d’application  MER 25 DEC 2013 avec gestion des priorités.
  • Page 20: Ajout Réceptrices Dhf

    L’affichage du mode “init” apparaîtra en  alternance avec l’affichage normal pendant la  durée de cette période (4 heures). Il est possible, une fois les récepteurs DHF initialisés, d’arrêter ce mode dans  ce menu. 7.4 Jours Fériés Le SIGMA gère les jours fériés enregistrés (20 dates maximum) via le logiciel Jours fériés Par défaut les jours fériés Français sont Code d'accès õ activés.
  • Page 21: Code D'accès

    7.5 Code d’accès Pour mettre ou enlever le code d’accès du SIGMA, valider l’option avec la  touche ,  Code d'accès Heure et date õ L’écran suivant apparaît : Code d'accès OUI ú Faites votre choix et valider l’option avec la touche Le code d’accès est fixe,  ,  ,  ,  S’il y a 3 tentatives avec un mauvais code d’accès, un message d’alarme  s’affiche. Le clavier est bloqué pendant 10 minutes. II est possible de le  débloquer par le menu technicien.
  • Page 22: Radio Dynamique

    Ré cep ti on d yn am iq ue O K Langue õ Si la réception est correcte, l’heure et la date  se construisent automatiquement. GMT : 10:12 Si le SIGMA est synchronisé par une antenne 14/01/14 exit C GPS : affichage de l’heure en GMT. Si le SIGMA est synchronisé par une antenne 10:12 DCF, affichage de l’heure radio.
  • Page 23: Langue

    7.8 Langue Pour sélectionner la langue du SIGMA, valider l’option avec la touche  ,  Langue Sélectionnez la langue d’affichage du  SIGMA. Version õ Les langues disponibles sont :  FRANÇAIS, ANGLAIS, ESPAGNOL,  Langue: FRANCAIS ú ALLEMAND, NÉERLANDAIS, PORTUGAIS,  NORVÉGIEN, DANOIS, FINLANDAIS, ... 7.9 Version Version Pour visualiser la version du SIGMA, valider  õ l’option avec la touche ,  L’écran suivant apparaît : SIGMA MOD Version V1.1E05 31/03/2015 OK...
  • Page 24: Programmation Des Circuits

    8) Programmation des circuits Le Sigma M possède 3 circuits (filaire) programmables  permettant d’activer  des contacts (relais). Les cartes options permettent d’ajouter des relais. Voir le menu technicien paramétrage affectation des circuits page 40. L’accès au menu circuits de programmation se fait par un appui sur la touche La configuration des circuits peut être affichée à tout instant. L’affectation des relais en circuit de programmation ou en sortie mélodie se  fait dans le menu technicien. Selon cette affectation le N° de relais est donc un circuit de commande (du  N° 1 à 51) ou un circuit relais HF (du N° 60 à 75) ou un circuit de commande  d’une mélodie HF (du N° 60 à 75 avec un pictogramme note).
  • Page 25: Visualisation Des Circuits

    8.1 Visualisation des circuits Sélectionner le numéro du circuit que vous souhaitez visualiser avec la touche Sélectionner le mode VISU avec les touches et valider avec la touche L’affichage des paramètres est fixe et les  Cir.1:08:02:00 03s numéro de pas clignotent. Les touches permettent de faire LMMJVSD Hebdo 01/12ú...
  • Page 26: Programmation Des Circuits

    8.2 Programmation des circuits Sélectionner le numéro de circuit que vous souhaitez programmer, ou modifier  la programmation, avec la touche  Remarque, les circuits peuvent être programmés en mode : - Hebdomadaire, - Vacances, - Spécial, - Férié, - Pas supplémentaire, - Périodique, - Astronomique. Seuls les 4 premiers modes sont accessibles depuis la centrale. Tous les modes sont accessibles avec le logiciel PC. Sélectionner le mode PROG avec les touches Cir.1:HH:MM:SS ---ú...
  • Page 27: Ajouter Un Pas De Programme

    VACANCES : le mode VACANCES arrête le mode hebdo (et fériés) sur une durée programmée et active la programmation des relais avec le mode VACANCES. SPÉCIAL : le mode SPÉCIAL désactive le mode hebdo et vacances et met en route les pas en mode SPÉCIAL.
  • Page 28: Effacer Un Pas De Programme

    8.2.2 Effacer un pas de programme Circuit 1 :PROG ú Sélectionner le numéro de circuit auquel vous souhaitez supprimer un pas de Controle d'accès ok programme avec la touche Cir.1:08:00:00 06s ú Sélectionner le mode PROG avec les touches LMMJV-- Hebdo03/05ok et valider avec la touche Cir.1:08:00:00 EFFú...
  • Page 29: Effacer Un Programme

    8.3 Effacer un programme Sélectionner le numéro de circuit que vous Circuit 12:MARCHE ú souhaitez effacer avec la touche  Controle d'accès ok Sélectionner le mode EFFACER avec les touches et valider avec la touche Après validation, tous les pas du programme  Circuit 12:EFFACERú sont effacés. Controle d'accès ok 8.4 Visualiser l’état d’un circuit Sélectionner le numéro de circuit dont vous Circuit 12:MARCHE ú...
  • Page 30: Test Manuel Des Circuits

    9) Test manuel des circuits Pendant l’affichage de l’état d’un relais, il y a possibilité de le tester. Sélectionner le circuit que vous souhaitez Circuit 60:MARCHE ú tester avec la touche Controle d'accès ok Si le circuit est un circuit relais, Ci rcu it 6 0: LA NC ER T ES T Lancer le test avec la touche Controle d'accès ok Si l’appui est court (moins de 3 secondes) = activation du relais (position ON) le temps de...
  • Page 31: Programmation En Mode Vacances Et Jour Spécial

    10) Programmation en Mode vacances et jour spécial La programmation du SIGMA peut être modifiée pendant une période de  vacances ou pour un jour spécial. Pour accéder à ce menu, utiliser la touche  Il est possible de saisir des dates pour une période de vacances ou pour un jour spécial. Par défaut, le mode vacances clignote. Sélectionner le mode vacances ou spécial, puis accéder aux dates avec la  touche La première date clignote. Entrer les dates avec les touches Dates : vacances ú...
  • Page 32 Faire défiler tous les circuits avec les touches  Dates : vacances ú et valider avec les touches 1 0 / 0 2 Ç 2 5 / 0 2 T o u s s a u f ok si ils sont concernés par la période de vacances. Si le choix «TOUS SAUF» est validé, alors  CIR -÷12/20/21ô/---ö...
  • Page 33: Programmation Menu Technicien

    11) Programmation menu Technicien Le menu technicien est accessible par un code d’accès transmis aux personnes habilitées. Appuyer sur une des touches de navigation Saisir code TECHNICIEN pendant quelques secondes. Un code est **** alors demandé. Le code technicien est un code fixe,  ,  ,  ,  Vous avez alors accès au menu technicien avec la touche Les choix du menu technicien sont : Synchro heure...
  • Page 34: Menu Synchronisation Horaire

    (exemple : émetteur principal : émission 32s, émetteur secondaire: émission  64s). Nombre de requêtes simultanées possible: 500 requêtes unicast par secondes (pilotage d’une quantité illimité d’horloges). Auto (le Sigma va rechercher un mode de synchronisation automatiquement. Dans ce cas, plusieurs types d’antenne peuvent être connectés sur l’horloge  mère. Celle-ci changera de type de synchronisation en cas de défaillance de l’une d’elles. La priorité de synchronisation est donnée d’abord au NTP, puis à ...
  • Page 35: Changement D'heure Programmable

    Sélectionner le mode de synchronisation avec les touches valider avec la touche L’écran suivant apparaît si le mode “Prog” a Chgt heure prog:OUIú été validé dans le menu client (voir § Heure et date page 21) : Ce menu permet de paramétrer les changements horaires été/hiver non standards.
  • Page 36: Réglage De La Base De Temps

    Il est également possible de paramétrer une date fixe. Quelque soit le mode de synchronisation radio GPS, cela force le changement  d’heure automatique de la radio DCF. Régler le jour de début de la période d’hiver puis d’été à l’aide des touches Valider avec la touche 11.1.2 Réglage de la base de temps Ce menu permet de régler la dérive de la base de temps. Ceci peut être utile quand l’horloge mère n’a pas de synchronisation externe.
  • Page 37: Menu De Gestion Des Sorties Horaires

    (Marche, arrêt), de configurer la distribution DHF en mode Init et de configurer  la distribution “impulsion” et “D1D2”. Ce menu permet également de configurer la sortie alimentation TBT 24VDC  (1A) sur la sortie Impulsion (Impuls 01). Pour entrer dans le menu de gestion des Sorties horaires ok sorties horaires du SIGMA, valider l’option du  Config. IP õ menu technicien avec la touche ,  L’écran suivant apparaît : NTP : ARRET ú...
  • Page 38 afin de les repérer. D1D2 minute:06s ú Remarque : le menu “D1D2” n’apparaît que MARCHE 00:00 si les relais ont été attribuées à la distribution D1D2 (voir le § Menu d’attribution des relais page 40). La touche permet de passer au paramètre suivant : Choix de la durée d’impulsion.
  • Page 39: Menu De Configuration Ip

    11.3 Menu de configuration IP Ce menu permet de configurer les paramètres IP du SIGMA. La saisie de ces paramètres nécessite Config. IP l’accord de l’administrateur réseau. Attrib. relais õ Pour entrer dans le menu de configuration IP  du SIGMA, valider l’option du menu  technicien avec la touche DHCP : NON ú L’écran suivant apparaît : Adresse IP fixe ok Si DHCP =OUI, alors c’est le serveur DHCP ...
  • Page 40: Menu D'attribution Des Relais

    (D1D2 et alarme) et les relais des cartes Attrib. relais options. Circuit RHF õ Pour entrer dans le menu d’attribution des relais du SIGMA, valider l’option du menu  technicien avec la touche Rel 01/02 D1D2:OUI ú L’écran suivant apparaît : Par défaut, le relais 3 (relais R/T) est attribué  Rel 03 alarme:OUI ú à la sortie “Alarme” et les relais 1 et 2 (relais T) à...
  • Page 41: Menu D'attribution Des Relais Hf

    11.5 Menu d’attribution des relais HF Ce menu permet d’affecter les relais HF (16 adresses maximum). Pour entrer dans le menu d’attribution des Circuit RHF relais du SIGMA, valider l’option du menu  Attrib. fonctionsõ technicien avec la touche ,  Cir.RHF:60 > REL ú L’écran suivant apparaît : Attribuer les circuit RHF en mode mélodie ou Cir.RHF:61 >...
  • Page 42: Menu D'attribution De Fonctions

    (bornes 20 et 21) est dédiée à la sortie alarme de l’horloge maître. Il permet également d’activer l’éclairage de l’écran de visualisation (backlight). Pour entrer dans le menu d’attribution de Attrib. fonctions ok fonctions du SIGMA, valider l’option du menu  Effacer programmes õ technicien avec la touche Fonction : MASTER ú...
  • Page 43: Menu Effacer Toute La Programmation

    (par défaut le backlight est allumé donc valeur à non). 11.7 Menu effacer toute la programmation Ce menu permet d’effacer toute la programmation. Pour entrer dans ce menu du SIGMA, valider  Effacer programmes ok l’option du menu technicien avec la touche ,  Telecharg. soft UC õ Efface tous prog:OUIú...
  • Page 44 - Le logiciel SIGMA doit posséder la version : V1.1F57 (ou supérieure) 1- Lancer le logiciel SIGMA puis accéder à l’horloge mère par réseau ETHER- NET (se reporter à la notice Sigma pour l’utilisation du logiciel). Par défaut,  le logiciel s’ouvre sur le menu Plannification. 2- Cliquer sur le menu Configuration.
  • Page 45: Menu Retour Configuration Usine

    Programme hebdomadaire 6 (basse) Lorsque le Sigma est configuré dans un des modes, tous les pas de programme des modes de priorité inférieure sont ignorés. Les modes « astronomique » et « périodique », qui ne sont accessibles que par la programmation logiciel sur PC, ne sont pas prioritaire (niveau bas, s’ajoutent entre...
  • Page 46: Messages D'alarme

    Par défaut, la configuration des alarmes est : - Activée : si présence d’une alarme, affichage d’un message sur la visu, - Relais alarme : le relais 3 est activé si une alarme est déclenchée. - Mail : le Sigma émet un mail à tous les destinataires renseignés (voir le paramétrage de la messagerie dans le soft PC dans le chapitre alarme), - SNMP : le serveur SNMP recevra un message (trap), voir le  paramétrage sur le logiciel PC dans le chapitre alarme.
  • Page 47 Message qui indique une perte de liaison sur la synchronisation déf. sync externe. wired Message qui indique une perte de la liaison avec une Sigma Sound. déf. sound Message qui indique une perte de liaison avec la carte option et le déf. entrée numéro de la sortie.
  • Page 48: Les Options

    Le paramétrage des cartes options se fait avec le logiciel sur PC. Attention, un module Sound prend la place d’une carte d’extension du Sigma  (8 maximum pour le Sigma M avec module Extens). X1 X2 14.1 installation mécanique Version MURALE : Desserrer les 2 vis de façade, ôter le capot (pour le capot ...
  • Page 49: Carte Option 3 Sorties Afnor

    14.2 Carte option 3 sorties AFNOR Sortie A Sortie B Sortie C Cette carte option ne nécessite aucun paramétrage soft (par défaut l’heure est l’heure locale définie dans le Sigma et la ligne est à l’arrêt). Seuls le décalage  horaire et l’état de la ligne (Marche / Arrêt) est à définir dans le menu  technicien “Sorties horaires” (voir page 37). Raccorder les lignes d’horloges sur les sorties A, B et C. Chaque sortie permet de synchroniser jusqu’à 50 horloges sur 30 km.
  • Page 50: Carte Option 2 Sorties Ascii

    Raccorder les lignes sur les sorties A et B. Le paramétrage de la trame Ascii, la vitesse, le nombre de Bauds se fait sur  PC à l’aide du logiciel. Le paramétrage par défaut est l’émission périodique d’un message au standard 1 Bodet toute les secondes, à 9600 bauds, sur 8 bits, sans parité,  avec 1 bit de stop et l’heure est l’heure locale définie dans le Sigma. Différente trame d’émission disponible : Contenu du message Exemple le jeudi 09 octobre 2008 à 15h 12m 30s...
  • Page 51 9 broches 25 broches Carte du Sigma Connecteur du PC Masse Longueur maximum du Sigma au P.C. avec RS232 : 15m Raccordement synchronisation à un PC en RS422 Position des dips de Carte du Sigma l’interface MA 45: Interface Liaison en RS422...
  • Page 52: Carte Option Distribution

    14.4 Carte option Distribution // Cavalier de paramétrage de la puissance Dip de paramétrage de l’alimentation,    1A            0,5A interne poussés vers le bas. Entrée alimentation externe 20/50V Sortie distribution // Cette carte option ne nécessite aucun paramétrage soft. Elle permet de rajouter une sortie Impulsions minute, ou 1/2 minute, ou  seconde, ou SR2-59 ou alimentation TBT 24 VDC 1A, voir page 37, le  menu de gestion des sorties horaires pour paramétrer cette sortie. Les dips permettent de basculer de l’alimentation interne (24 VDC) vers une alimentation externe 20/50V.
  • Page 53: Carte Option 2 Sorties Série (Alimentation 48Vdc)

    Sortie B Résistance Réglage de l’intensité (10 k) Par défaut l’heure est l’heure locale définie dans le Sigma, avec des  impulsions de 1,2 seconde et la ligne est à l’arrêt). Distribution des impulsions à partir d’une tension externe 48VDC isolée (40 à 50VDC). Raccorder les lignes d’horloges sur les sorties A et B et si nécessaires l’alimentation de la carte 48VDC externe. Le bornier situé à gauche de la carte sert à effectuer le raccordement de l’alimentation en interne si d’autres cartes ...
  • Page 54 La remise à l’heure peut se faire ligne par Impuls 05:1/2M 1.2s ú ligne. ARRET set cadran ok Dans le Menu de gestion des Sorties horaires du menu technicien, déplacez vous avec la touche sur “set Cadrans:A:00:00 ú cadran” et valider avec B:00:00 ok L’écran suivant apparaît : Entrez l’heure des horloges pour chaque ligne...
  • Page 55: Carte Option 2 Sorties Série (Alimentation 24Vdc)

    Sortie A Sortie B Résistance Réglage de l’intensité (10 k) Par défaut l’heure est l’heure locale définie dans le Sigma, avec des  impulsions de 1,2 seconde et la ligne est à l’arrêt). Distribution des impulsions à partir de la tension interne (24VDC). Raccorder les lignes d’horloges sur les sorties A et B. L’intensité peux être ajustée (de 50 à 100 mA) pour chaque ligne, par le  potentiomètre situé à coté de chaque bornier.
  • Page 56: Carte Option 3 Relais

    14.7 Carte option 3 relais Circuit C1 Circuit C2 Circuit C3 Cette carte option ne nécessite aucun paramétrage soft. Elle permet de rajouter 3 relais. Voir le menu technicien paramétrage affectation des circuits page 40. Remarque : dans le menu de gestion des sorties horaires du menu technicien,  le mode “SUPP.” est utilisé uniquement pour desinstaller la carte option de l’horloge mère. Exemples de câblage : Pour les circuits relais, prévoir une protection par sectionneur-fusible ou ...
  • Page 57: Carte Option Synchronisation Afnor

    14.8 Carte option synchronisation AFNOR Entrée AFNOR Cette carte option ne nécessite aucun paramétrage soft. Elle permet de rajouter l’entrée de synchronisation AFNOR. Voir le menu technicien “Synchronisation horaire” page 34.
  • Page 58: Carte Option 3 Entrées

    14.9 Carte option 3 entrées Entrée A Entrée B Entrée C Cette carte permet de rajouter 3 entrées externes. Raccorder les lignes apportant des informations externes sur les entrées A, B  et C. Le paramétrage des entrées se fait sur PC à l’aide du logiciel. Pour le paramétrage de ces entrées, sont à définir : Le numéro de la carte extension et son état (Marche/Arrêt). Pour chaque entrée (A, B et C), Le mode de fonctionnement, ON, ON/OFF, OFF, Prog.
  • Page 59: Caractéristiques Techniques

    Permanente de tous les paramètres en cas de coupure secteur. Remise à l’heure automatique des réceptrices après retour secteur. Base de temps À quartz, précision 0,1 sec par jour entre 20 et 25°. Capacité 500 pas de programme par circuit. Alimentation 100-240 VAC 50/60 Hz ou 24 VDC, (selon le modèle). Consommation 100-240 VAC ; 0,8-0,55 A. maximum  24 VDC ; 25 W. Bornes alimentation Rack : câble rigide ou souple avec embout section 1  à 1,5 et terre Mural : fil rigide 1...
  • Page 60 Indice de protection Mural : IP41 / Rack : IP 20 Température de 0 à 50°C fonctionnement Verrouillage du clavier Par code d’accès (menu client). Dimensions Version MURALE Version RACK 19» Largeur 220 mm 483 mm (1 largeur) Hauteur 322 mm 44 mm (1 U) Profondeur 83 mm 200 mm...
  • Page 61: Annexe I : Paramétrage Ntp

    L’horloge mère est client NTP Dans cet écran Client NTP, possibilité de choisir le mode de réception du  signal horaire. Broadcast : le Sigma reçoit l’heure émise à tous les produits du réseau. Multicast : le Sigma reçoit l’heure émise uniquement par l’adresse sur laquelle le serveur émet. Unicast : le Sigma (client) interroge un (ou plusieurs) serveur(s) qui...
  • Page 62 L’horloge mère est serveur NTP En mode serveur NTP, le Sigma  émet l’heure vers les adresses IP  sélectionnées. Les clients seront en mode Broadcast ou Multicast. Dans le cas de client Unicast, vous devrez renseigner dans les paramètres de  ce client l’adresse IP du Sigma. Dans le menu, sélectionner «Alarmes» (voir page 46). Les alarmes système du Sigma peuvent être envoyées par émail aux adresses sélectionnées (jusqu’à 5 adresses), et par SNMP.
  • Page 63: Configuration Réseau Ip Et Protocoles Supportés

    Configuration réseau IP et protocoles supportés : - Réseau 10/100 BASE-T Ethernet via RJ45 avec commutation automatique 10/100. - NTP V2, V3 et V4 - NTP en mode unicast, - NTP en mode broadcast, - NTP en mode multicast, - Protection éventuelle par clés symétriques, - capacité : 500 connexions max par seconde. ATTENTION : MICROSOFT ne garantie aucune compatibilité avec le protocole NTP.
  • Page 64: Que Faire Si

    16 ) Que faire si ...? Vérifier que … Que faire si ...? Vérifier que … (pour les repères voir page 8) A la mise sous tension, la led  >Vérifier la présence du secteur (Rep D). >Vérifier le positionnement correct des borniers K sur le circuit  verte ne s’allume pas. imprimé. >Vérifier que le câble plat (Rep Q) du clavier est correctement  relié sur le bornier implanté sur le circuit imprimé. Le secteur est présent >Vérifier le positionnement correct du bornier sur le circuit  imprimé. mais absence de tension >Changer le transformateur après avoir vérifié qu’il n’y a pas de ...
