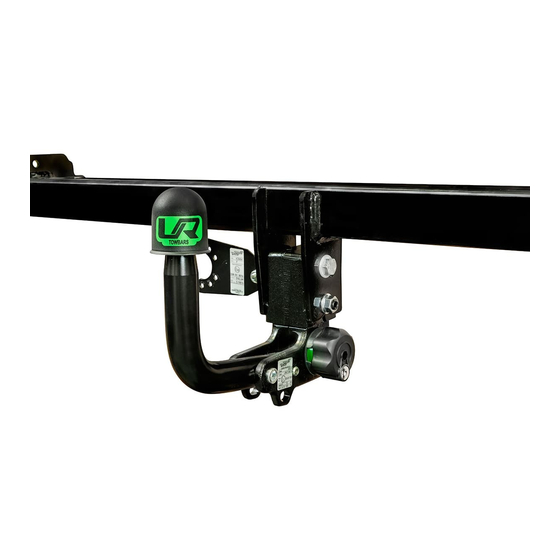

Westfalia Automotive 315143600001 Notice De Montage

SIARR
03 - 95
PREPARATION
* Abaisser le pot d'échappement.
* A l'extérieur des longerons, enlever les épargnes obstruant
les points de fixation W (2 à droite et 2 à gauche).
* Exécuter une découpe sur le retour des pattes de fixation
du pare-chocs (1 à droite (Fig.2) et 1 à gauche (Fig.1)).
MONTAGE
* Fixer les bras B et C, sans serrer, à l'extérieur des lon-
gerons aux points W avec l'ensemble visserie W.
* Fixer la traverse d'attelage A sur les bras B et C aux
points X, U et V avec les ensembles visserie X, V et U.
* Intercaler, si nécessaire, les contre-plaques D et E
entre le bras B et la traverse d'attelage A.
FINITION
* Fixer le support F sur la traverse d'attelage A
aux points Y avec l'ensemble visserie Y.
* Fixer le fourreau de la rotule G sur le support F
aux points Z avec l'ensemble visserie Z.
* Serrer l'ensemble de la visserie aux couples indiqués ci-dessous.
* Resserrer le pot d'échappement.
BLOC VISSERIE
1 vis HM10x30
U
1 rondelle DEC10
1 vis HM10x30
V
1 rondelle DEC10
1 écrou HM10
4 vis HM10x30
W
4 rondelles DEC10
COUPLES DE SERRAGE :
M16 AC8.8 19,5daNm M12
M16 AC10.9 27,5daNm M10
M12 AC8.8 8,1daNm M10
NOTICE DE MONTAGE
Fig. 1
Fig. 2
2 vis HM10x35
X
2 rondelles DEC10
2 écrous HM10
4 vis HM12x30
Y
4 rondelles DEC12
4 vis HM12x25
Z
4 contre plaques 12/27
4 rondelles DEC12
AC10.9 11,4daNm M8 AC8.8
AC8.8 4,7daNm M8 AC10.9
AC10.9 6,7daNm
Type Homologation
SI010D de Type n°
Attelage pour
PEUGEOT e24*94/20*00*0035
1007 (RDSO)
NOTA : Schéma électrique à l'intérieur de nos faisceaux universels ou personnalisés.
ATTENTION : (pour connaître les caractéristiques d'utilisation consulter la carte grise)
2,3daNm Installé suivant nos recommandations, cet attelage vous donnera entière satisfaction.
3,3daNm Nous dégageons toute responsabilité en cas de transformation ou d'utilisation illicite
de celui-ci.
FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM03\NDM0395-C - FOLIO NDM0395-C
!
Coller l'étiquette à l'endroit indiqué.
Poids Total Poids Total
maxi autorisé remorquable
1 582 kg 1 137 kg
315143600001
!
Charge verti- Valeur
cale maxi D
46 kg 6,49 kN
