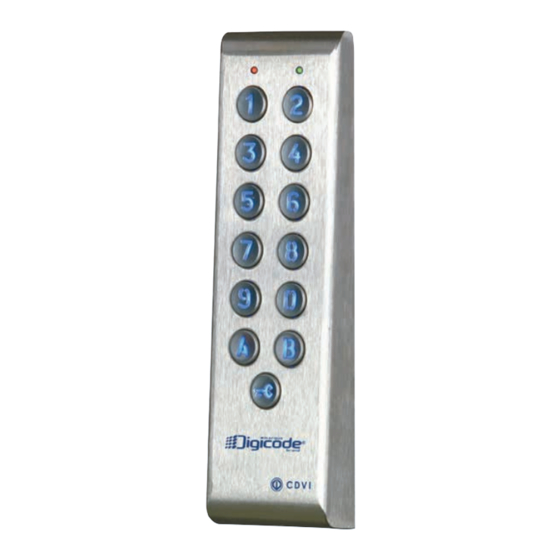

- Page 1 FRANCAIS NEDERLANDS PROFIL100EC Verlicht codeklavier met gescheiden elektronica Clavier codé rétro-éclairé avec électronique déportée The installer’s choice cdvibenelux.com...
- Page 2 2] RAPPELS ET RECOMMANDATIONS Rappel de câblage Composition des codes - La distance de câblage entre le PROFIL100EC et - Par soucis de sécurité, veillez à modifier le code l’électronique déportée doit être au maximum de 10 m. maître usine par celui de votre choix.
- Page 3 Après avoir vérifié que le kit de montage est complet et opéré le raccordement du clavier codé Digicode ® PROFIL100EC et de son électronique déportée, vous allez pouvoir procéder à l’installation finale du produit. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,...) et suivez les recommandations de montage du PROFIL100EC et de son électronique déportée.
- Page 4 Si le contact horloge est fermé, toutes les Commun boutons touches sont utilisées pour l’ouverture libre. Bouton intérieur de sortie relais 2 Seulement pour le PROFIL100EC: Contact touche « Clé » fil jaune Le contact horloge H(gauche) permet H (droite) Contact horloge l’utilisation du bouton «clef»...
- Page 5 MANUEL D’INSTALLATION PROFIL100EC Clavier codé rétro-éclairé avec électronique déportée Les valeurs du PROFIL100EC Lors de la programmation, d’ouverture de porte sont par défaut : certaines manipulations doivent être composés - Aucun code. ont comme conséquences de 4 ou 5 termes.
- Page 6 - Vous devez réaliser la démarche les groupes de codes (appellés aussi rangs pour le classements des codes par individus) pour chacun des relais de votre PROFIL100EC. sont donc différents : - Un bip sonore est émis. Relais 1 (Groupe 1) : Du rang 00 au rang 59.
- Page 7 * La fonction ‘Demande d’entrer’ est souvent utilisée par des métiers libres. Si souhaité il est possible de permettre l’entrée libre avec le bouton “clef” pendant une horaire donné. Lorsque cette horaire est actif il n’est pas nécessaire d’entrer un code. Pour activer cette fonction vous pouvez utiliser une horloge minuteur (par exemple: CdVI TH827 ou TH857). Pendant une horaire désiré cdvibenelux.com cette minuteur ferme la connexion entre les contacts “H(gauche)”...
- Page 8 MANUEL D’INSTALLATION PROFIL100EC Clavier codé rétro-éclairé avec électronique déportée 6] SYNTHÈSE DE PROGRAMMATION Tapez 2 fois le code maitre 2 x bips Temporisation Temporisation Nombre de Temporisation Code maître éclairage relais 2 termes relais 1 clavier 1 x bip 1 x bip...
- Page 9 MANUEL D’INSTALLATION PROFIL100EC Clavier codé rétro-éclairé avec électronique déportée Termes de Termes de Programmation Reset Signal sonore modification modification des codes relais 1 relais 2 00-99 1 x bip 1 x bip 1 x bip 1 x bip 4 ou 5 chiffres...
- Page 10 MANUEL D’INSTALLATION PROFIL100EC Clavier codé rétro-éclairé avec électronique déportée Ci-joint un tableau récapitulatif qui vous servira à indiquer le code attribué à chaque utilisateur. Rangs Code Rangs Code Rangs Code Prénom Prénom Prénom Relais 1 Relais 2 RAPPEL Du rang 00 au rang 59.
- Page 11 Verbruik: 30 tot 100mA. CE certificatie 2] OPMERKINGEN & AANBEVELINGEN Kabel Veiligheidsvoorschriften - de afstand tussen het PROFIL100EC codeklavier en de gescheiden elektronica mag niet groter zijn Omwille van veiligheidsredenen raden wij u aan om de standaard mastercode te veranderen. dan 10 meter.
- Page 12 Controleer de afstand tussen de Steek de ankerpluggen in de bo- Steek de kabel door het daar- PROFIL100EC en de gescheiden ringen, plaats de montageplaat voor voorziene gat in de mon- elektronica (zie punt 2, opmer- op de muur, zodat de bevesti- tageplaat.
- Page 13 1 te openen. Witte draad van codeklavier kunt u de ‘sleutel’-knop gebruiken om relais 1 Enkel bij de PROFIL100EC: Bruine draad van codeklavier te openen. Wanneer het De linkse H ingang kan gebruikt worden contact tussen de linkse “H”...
- Page 14 INSTALLATIE HANDLEIDING PROFIL100EC Verlicht codeklavier met gescheiden elektronica Standaard waarden gescheiden elektronica. maken. - Zonder codes. - de mastercode KAn nIET - Verlichtingstijd: 10 seconden. - 1 korte biep: voeding codeklavier gebruikt worden als - Schakeltijd relais 1: 1 sec.
- Page 15 INSTALLATIE HANDLEIDING PROFIL100EC Verlicht codeklavier met gescheiden elektronica - Er worden 4 bieps uitgezonden om aan te geven C. DE MASTERCODE WIJZIGEN dat het adres reeds in gebruik is. - geef 0 0 0 0 of 0 0 0 0 0 (afhankelijk van de geprogrammeerde codelengte).
- Page 16 INSTALLATIE HANDLEIDING PROFIL100EC Verlicht codeklavier met gescheiden elektronica (1 2 3 4 5 is de standaard mastercode). 4 bieps geven een foutieve invoer aan. 2 bieps worden uitgezonden om te bevesti- gen dat u in programmatiemodus bent. F. RESET MASTERCODE 2.
- Page 17 Rode LED deze tijden is er geen code vereist. Om dit mogelijk te maken kunt Grijs u een timer (bv CdVI TH827 of TH857) gebruiken om op bepaalde tijdstippen een contact te sluiten tussen het linkse “H”-contact en 2.2KΩ Roze het gewenste “P”-contact (P1>relais 1, P2>relais 2).
- Page 18 INSTALLATIE HANDLEIDING PROFIL100EC Verlicht codeklavier met gescheiden elektronica Hierbij een tabel om bij te houden welke code aan welke gebruiker werd toegekend. Rang Code Naam Relais 1 (1 uitgang) Relay 2 (2 uitgangen) OPGELET Van rang 00 tot 59. Van rang 60 tot 99.
- Page 19 INSTALLATIE HANDLEIDING PROFIL100EC Verlicht codeklavier met gescheiden elektronica Hierbij een tabel om bij te houden welke code aan welke gebruiker werd toegekend. Rang Code Naam Relais 1 (1 uitgang) Relay 2 (2 uitgangen) OPGELET Van rang 00 tot 59. Van rang 60 tot 99.
- Page 20 INSTALLATIE HANDLEIDING PROFIL100EC Verlicht codeklavier met gescheiden elektronica 6] PROGRAMMATIE SCHEMA Geef 2x de mastercode in 2 x biep Verlichtingstijd Tijd relais 1 Tijd relais 2 Code lengte Master code 1 x biep 1 x biep 1 x biep 1 x biep...
- Page 21 INSTALLATIE HANDLEIDING PROFIL100EC Verlicht codeklavier met gescheiden elektronica Sub master Sub master Buzzer (audible Reset User codes code 1 code 2 feedback) 00-99 1 x biep 1 x biep 1 x biep 1 x biep 4 of 5 teken code...
- Page 22 Reference : G0301FR0270V05 Extranet : EXE-CdVI_Im PROFIL100EC CmYK A5 FR-nL 04 CDVI Benelux Otegemstraat 241 8550 Zwevegem (België) Tel.: +32 (0)56 73 93 00 Fax: +32 (0)56 73 93 05 Neem contact met ons op/ Contactez-nous Bestellingen/Commandes admin@cdvibenelux.com Verkoop/Ventes info@cdvibenelux.com Technische ondersteuning/Support technique techsupport@cdvibenelux.com...
