SCHEIBER
"1" Bouton MARCHE/ARRET
Le bouton doit être sur la position "I" quand on utilise le camping-car afin d'autoriser la
surveillance des batteries et des niveaux d'eau.
Le bouton I/0 coupe l'alimentation de l'électronique de la façade. Ainsi lorsque le bouton est
sur la position 0, la surveillance des batteries, des niveaux d'eaux et des températures est
arrêtée.
Le bouton I/0 coupe également la sortie Lampe auvent.
Le bouton I/0 ne coupe pas les 7 autres sorties utilisations (éclairages, ventilation, pompe,
chauffage et auxiliaire), le coupleur / séparateur de batteries et le régulateur solaire.

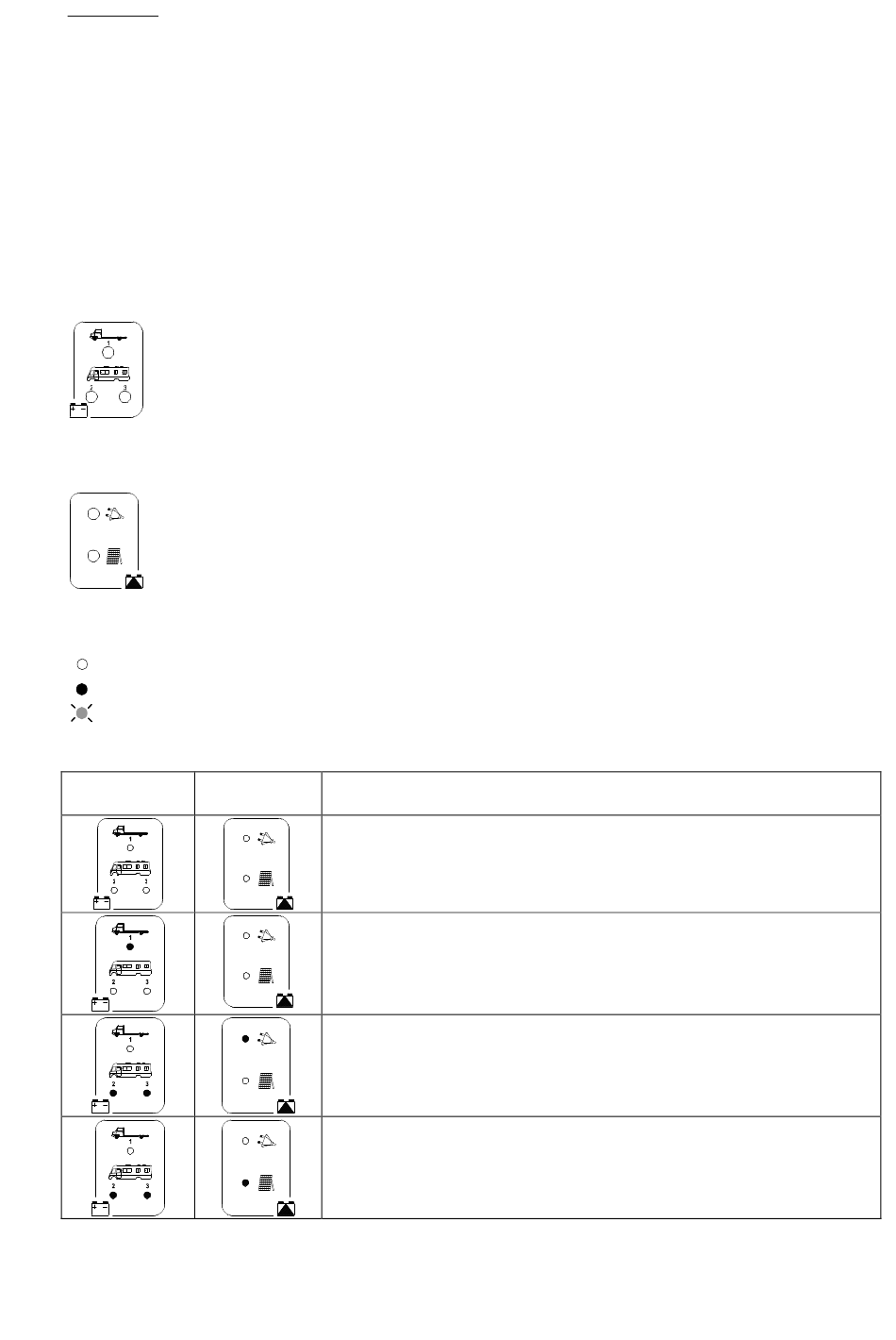

"2" Les trois témoins indicateurs de recharge des batteries
Les trois témoins "RECHARGE DES BATTERIES" indiquent si les batteries sont
en cours de recharge et l'état du relais de couplage.
"3" Les deux témoins de fonctionnement des chargeurs secteur et solaire
Le voyant "PRESENCE 230V" est allumé quand le chargeur SCHEIBER est
raccordé au 230V du secteur.
Le voyant "REGULATEUR SOLAIRE" est allumé quand la recharge des batteries
est effectuée par les panneaux solaires.
Tableau d'états des voyants de surveillance
voyant éteint
voyant allumé
voyant clignotant
LED
BATTERIES
CHARGEUR
LED
Etats des batteries, du chargeur secteur et du régulateur solaire
Chargeur secteur OFF
Régulateur solaire OFF
B1 est découplée de (B2 & B3)
Chargeur secteur OFF
Régulateur solaire OFF
B1 se recharge par l'alternateur
B1 est découplée de (B2 & B3)
Chargeur secteur ON
Régulateur solaire OFF
(B2&B3) se rechargent par le chargeur secteur
B1 est découplée de (B2 & B3)
Chargeur secteur OFF
Régulateur solaire ON
(B2&B3) se rechargent par le régulateur solaire
B1 est découplée de (B2 & B3)
2
