GU IDE U TI L I S AT EU R
POUR COMMENCER
Ce guide fournit les informations dont vous avez besoin pour paramétrer et démarrer votre nouveau RX510, un receveur combiné avec
antenne L1+L2 GNSS, compatible L-band avec sortie émulation radar (ER).
234 mm
234 mm
Des sortie supplémentaires NMEA sont disponibles, veuillez contacter votre support technique TeeJet pour plus de détails.
Voyants lumineux du RX510
Les voyants sur le devant du RX510 vous informent de l'état du récepteur. Leur signification est résumée dans le tableau ci-dessous :
Rouge
Jaune
Vert
éteint
éteint
éteint
Appareil hors tension (l'indicateur rouge peut aussi ne pas s'allumer suite à un problème de
démarrage).
allumé
éteint
éteint
Appareil sous tension, mais aucun satellite n'a été reconnu.
allumé
clignotant
éteint
Poursuite d'un satellite au moins, mais position non valide.
allumé
allumé
éteint
Position valide en mode autonome de base.
allumé
allumé
clignotant Réception SBAS, mais pas assez de données pour une meilleure solution.
allumé
allumé
allumé
Position valide en mode de précision améliorée*
(WAAS/EGNOS/MSAS/DGPS, OmniSTAR VBS/XP/HP, ou RTK).
allumé
clignotant clignotant Position fixe avec mauvaise intégrité.
* En cas de fonctionnement comme receveur de référence, si tous les voyants sont fixes cela indique une bonne position fixe.
ABONNEMENT OMNISTAR®
Pour vous abonner à OmniSTAR XP ou HP :
1. Allumez le RX510.
2. Avant d'appeler OmniSTAR, cherchez un endroit offrant une vue dégagée du ciel en direction de l'équateur et qui restera ainsi environ
45 minutes après que vous aurez souscrit l'abonnement OminiSTAR.
3. Avant d'appeler OminiSTAR, repérez le numéro de série OmniSTAR à 6 chiffres (OmniSTAR Serial Number : OSN) sur la boîte
d'emballage de votre RX510.
4. Appelez OmniSTAR Customer Service pour démarrer votre abonnement (voir les numéros d'appel dans le tableau ci-dessous).
•
Les tarifs sont disponibles sur le site http://omnistar.com/pricing.html
•
Si vous avez l'intention d'utiliser GLONASS en même temps que GPS, il vous faut souscrire l'abonnement G2.
•
OmniSTAR vous demandera un numéro de carte de paiement pour payer l'abonnement.
•
OmnisTAR va vous demander le numéro de série (OmniSTAR Serial Number).
A la question du fabricant, répondez « Manufacturer ID 007 ».
En fonction de votre localisation géographique, du service OmniSTAR auquel vous avez souscrit et de l'information satellite trouvée par
l'appareil auquel vous êtes connecté, vous pouvez voir le numéro d'identification de la station (PRN Number) se modifier dans la plage
de 1000 à 1021, une fois que l'abonnement a été reçu et que le processus de convergence a démarré. Le déroulement complet de la
convergence OmniSTAR XP/HP et le passage de l'indicateur qualité GGA à la valeur définitive « 5 » peuvent prendre jusqu'à 45 minutes
pendant lesquelles le numéro d'identification de la station (PRN number) peut changer plusieurs fois.
OmniSTAR, Inc.
OmniSTAR Pty Ltd
Amérique du Nord, Amérique
Extrême-Orient, Australie,
du Sud et Amérique centrale
Nouvelle-Zélande
1-888-883-8476
+61-89-322-5295
Houston, Texas
West Perth, Australie
98-01405 R0 FR French
89 mm
Situation
OmniSTAR BV
OmniSTAR Pty Ltd
Europe, Afrique du Nord,
Afrique australe
Moyen-Orient
+31 70 31 70 900
+27 21 552 0535
Leidschendam, Pays-Bas
Milnerton, Cape Town
INSTRUCTIONS DE MONTAGE

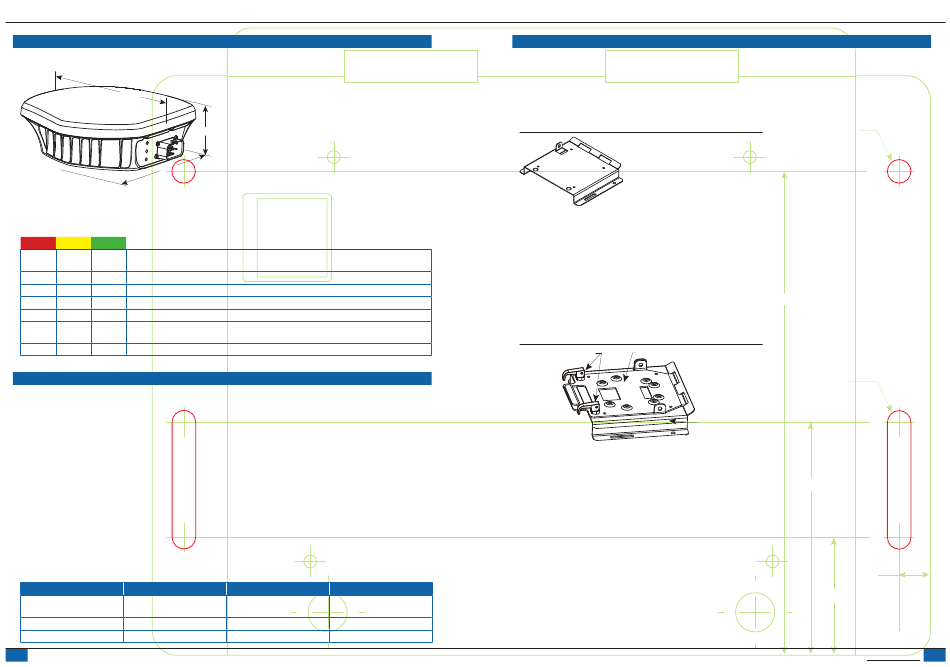

Gabarit de la plaque intermédiaire de montage
Un gabarit de la plaque intermédiaire de montage a été dessiné en arrière-plan de
ce guide.
•
Les traits rouges indiquent les points de fixation.
•
Les traits verts indiquent le contour du socle et les autres orifices destinés à
fixer la plaque mobile.
Illustration 1-1 : Plaque de montage intermédiaire
La plaque de montage universelle s'utilise dans différentes configurations :
•
plaque seule fixée définitivement sur l'appareil
•
plaque fixée définitivement sur une plaque intermédiaire
•
comme pièce du kit de démontage rapide
Les trous de montage du RX510 s'alignent avec les emplacements des creux sur
la plaque universelle de montage. Vous pouvez utiliser les vis suivantes (système
métrique ou impérial) :
•
Métrique ......... Quantité 4 vis M6 x 1,0 mm d'une longueur de 15 mm
maximum
•
Impérial .......... Quantité 4 vis 1/4-20 d'une longueur maximum de 1/2"
Illustration 1-2 : Kit de montage complet
Dispositif de verrouillage rapide
Plaque de montage universelle
Recommandations pour le montage
•
Choisissez un emplacement avec une vue du ciel bien dégagée de sorte
que chaque satellite au-dessus de l'horizon puisse être reçu sans rencontrer
d'obstacles.
•
Quand vous montez le récepteur RX510, il faut laisser une distance 15 cm au
minimum entre le récepteur et le coude du câble. Toute distance inférieure à
15 cm fait subir des contraintes indésirables au câble et au branchement sur le
RX510.
•
Le récepteur ne doit pas être monté à un emplacement qui présente un risque
de stagnation d'eau. Le boîtier du récepteur est conçu pour résister à la pluie
et aux éclaboussures, mais pas à l'immersion dans des liquides pendant de
longues périodes.
•
Montez le récepteur plus haut que tous les autres objets métalliques pour éviter
les réceptions multiples. Les signaux satellite reçus par le récepteur GPS par
réflexion sur un objet peuvent diminuer la précision du positionnement. Par
exemple les bords de toit, les boîtiers de projecteurs etc. peuvent provoquer
des parasites susceptibles de causer un saut dans la position GPS.
TE E JE T T EC H NOLOG I E S
Perçage Ø 10,20 mm
208,70 mm
R5,10 mm standard
Plaque de montage
intermédiaire
100,00 mm
12,5 mm
standard
50,00 mm
www.teejet.com
