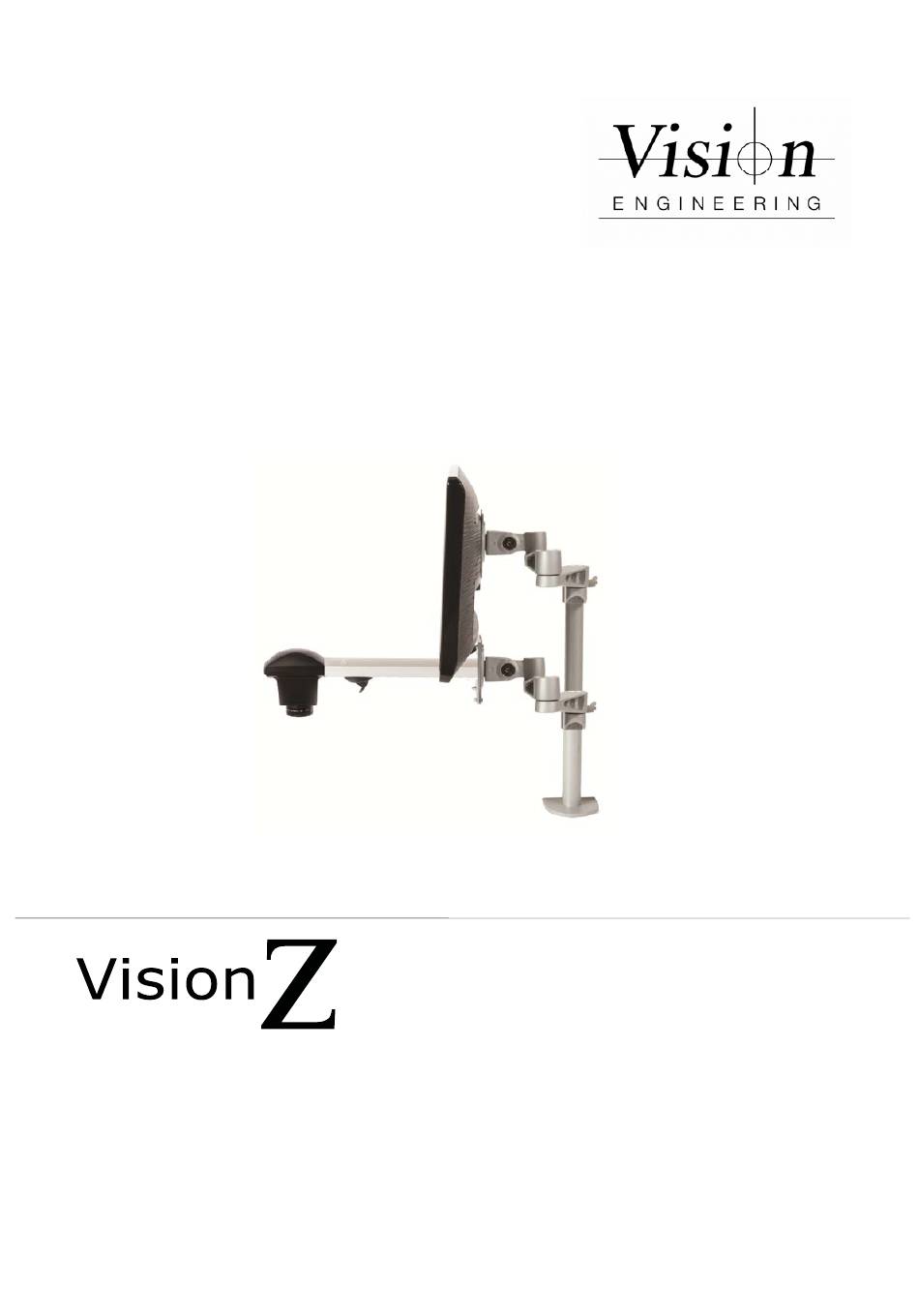

- Page 1 Manuel de l'utilisateur VisionZ2 OEM / StrukturaVisionZ2 OEM...
-
Page 2: Table Des Matières
Sommaire Contenu ..........................3 Installation ........................... 4 Struktura ..........................4 Câblage ..........................4 Vue latérale de VisionZ2 ..................... 4 Vue de dessous de VisionZ2 ....................5 Câble de mise à la terre ...................... 5 Réglage de l'éclairage ......................5 Commande au pied ......................6 Commandes ........................ -
Page 3: Contenu
Un câble HDMI-DVI Un mode d'emploi Un câble de mise à la terre Une clé USB En option Un pupitre de commandes externe (clavier) Une commande au pied Un logiciel Vision Capture Control Page 3... -
Page 4: Installation
Brancher le câble HDMI à l'appareil VisionZ2 et l'autre extrémité à votre écran compatible DVI (un câble HDMI-HDMI pourra être nécessaire pour le brancher à un écran de télévision). Brancher le clavier externe (facultatif) à la prise Mini-DIN du clavier. -
Page 5: Vue De Dessous De Visionz2
Vue de dessous de VisionZ2 Port USB pour clé USB pour le stockage des images Port HDMI pour télévision / écran Port pour clavier externe en Prise d'alimentation CC option pour la source d'alimentation Port pour la commande au pied en option Câble de mise à... -
Page 6: Commande Au Pied
Commande au pied Une commande au pied est disponible pour le support VisionZ2 Struktura. Elle permet de contrôler les fonctions du zoom. La pédale de gauche permet de faire un zoom avant et la pédale de droite un zoom arrière. Ceci est pratique pour utiliser les fonctions de zoom en mode mains libres. -
Page 7: Commandes
Commandes Z o o m O v e rv ie w C ro s s h a irs P o w e r Z o o m C a p tu re D o w n B rig h tn e s s Alimentation Appuyer sur le bouton d'alimentation pour mettre l'appareil sous tension. -
Page 8: Commandes Du Menu Principal
Commandes du menu principal • Pour accéder au menu principal, appuyer sur le bouton Vue globale pendant 3 secondes. • Le menu s’affiche en haut de l’écran avec les commandes de navigation du menu. • Pour quitter le menu, appuyer à tout moment sur le bouton Vue globale. Les options de menu suivantes sont disponibles. - Page 9 Indiquer la date du jour en commençant par le jour, le mois, puis l'année. Remarque : L'heure et la date sont uniquement utilisées pour horodater les images enregistrées. Rév. : xxxxxxxxxx Indique la révision du système. Cette information peut être demandée en cas de demande d'assistance. Page 9...
-
Page 10: Commande Du Clavier Externe Pour Le Menu Principal
La plupart des écrans et des télévisions HD peuvent afficher les différentes normes de signaux HD. Certains n'en sont cependant pas capables. Si votre écran / télévision n'affiche pas les images de l'appareil VisionZ2, essayer ce qui suit : Mettre l'appareil VisionZ2 hors tension. Appuyer sur le bouton Vue globale jusqu'à la mise sous tension de l'appareil. -
Page 11: Caractéristiques
Caractéristiques Alimentation : Poids 1,1 kg Grossissement : Lentille de 3 dioptres x1,25 - x36 (écran de 24") Lentille de 4 dioptres x1,8 - x50 (écran de 24") Lentille de 5 dioptres x2,3 - x62 (écran de 24") Température : Stockage : -10°C à... -
Page 12: Garantie
Si le produit s'avère être défectueux pendant la période de garantie, il sera réparé ou remplacé dans les sites de Vision Engineering ou ailleurs, à la discrétion de Vision Engineering. Vision Engineering se réserve néanmoins le droit de rembourser le prix d'achat s'il n'est pas possible de fournir un produit de remplacement ou si la réparation n'est pas... - Page 13 Page 13 Disclaimer – Vision Engineering Ltd. has a policy of continuous development and reserves the right to change or update, without notice, the design, materials or specification of any products, the information contained within this brochure/datasheet and to discontinue production or distribution of any of the products described.
