Sommaire des Matières pour HAUG Static Line EN SL

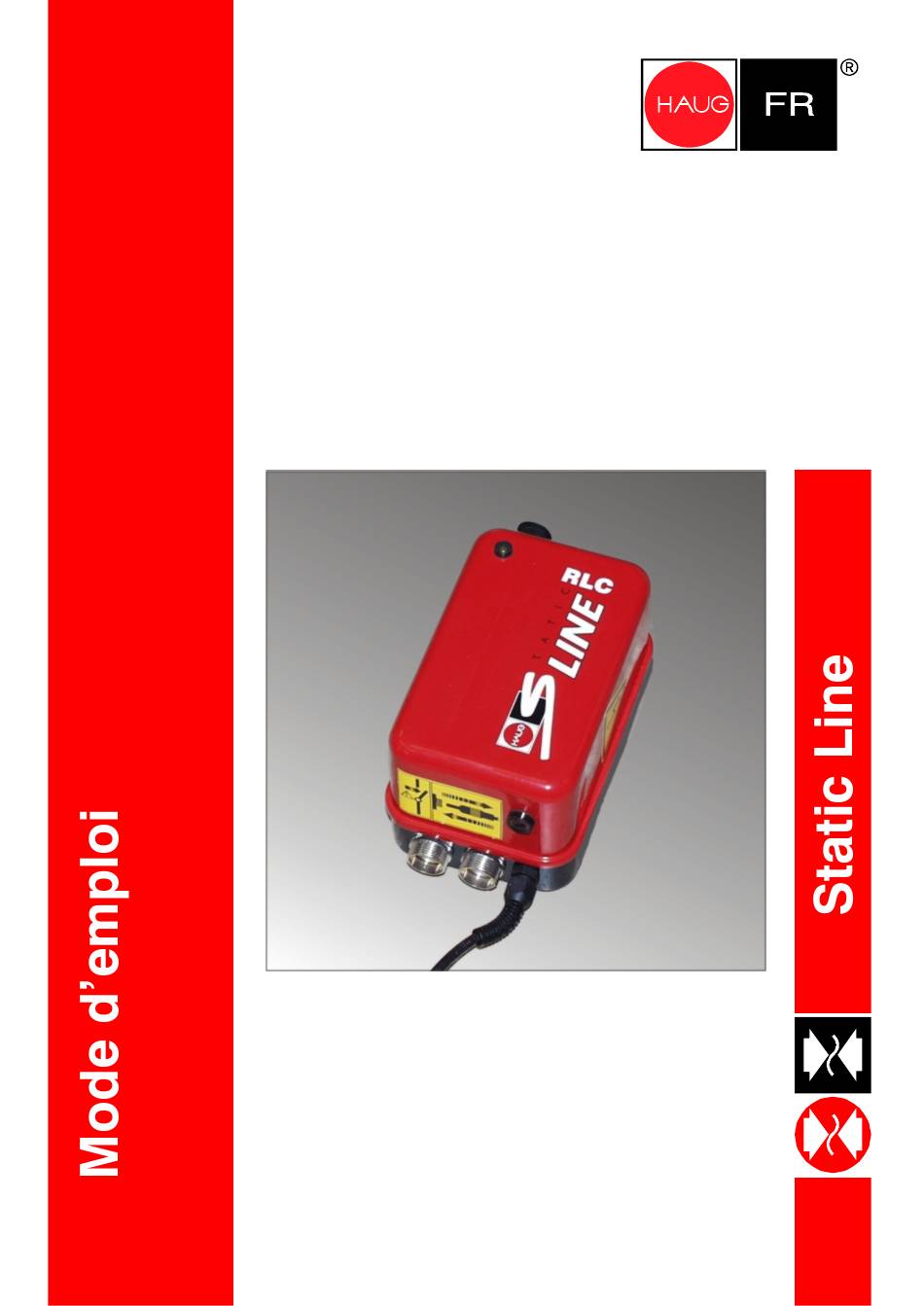

- Page 1 Bloc d'alimentation EN SL / EN SL LC / EN SL RLC A conserver en vue d'une utilisation future !
-
Page 3: Table Des Matières
Table des matières Consignes pour l'utilisateur.............. 5 Sécurité....................6 Utilisation conforme................8 Description de l'appareil..............9 Installation ..................10 Application..................14 Suppression des défauts..............15 Changer le fusible ..................17 Organigramme .................... 18 Accessoires ..................19 Caractéristiques techniques ............21 Caractéristiques et spécifications ............... - Page 4 Types et numéro de référence EN SL sans contrôleur thermostatique : 01.7780.200, 01.7780.208, 01.7780.220, 01.7781.200, 01.7781.208, 01.7781.220 EN SL avec contrôleur thermostatique : 01.7830.000, 01.7831.000 EN SL LC avec contrôleur thermostatique et voyant : 01.7833.000, 01.7833.050, 01.7834.000, 01.7834.050 EN SL LC avec contrôleur thermostatique, voyant et douille de signalisation : 01.7835.100, 01.7835.150, 01.7836.100, 01.7836.150...
-
Page 5: Consignes Pour L'utilisateur
Consignes pour l'utilisateur Ce mode d'emploi recourt aux mots- 1 Consignes pour phares suivants : l'utilisateur AVERTISSEMENT ! Il faut lire ce mode d'emploi intégralement avant d'installer le bloc Si la consigne précédée de ce mot d'alimentation et de le mettre en n'est pas respectée service. -
Page 6: Sécurité
Sécurité 2 Sécurité AVERTISSEMENT ! Risque d’électrocution. Les activités ne pourront être Tension électrique élevée dans le bloc accomplies qu’exclusivement par des d'alimentation électrique. personnes autorisées par l’exploitant. Tout contact avec les pièces Ces personnes doivent électroconductrices dans le bloc ... - Page 7 Sécurité ATTENTION ! Risque de court-circuit. L’humidité et des surfaces mouillées peuvent provoquer des éclatements d'arc électrique sur les bornes haute tension et l’apparition de lignes de fuite. Ceci rend un court-circuit vraisemblable dans le bloc d'alimentation électrique. Il faut protéger le bloc d'alimentation électrique de l’humidité...
-
Page 8: Utilisation Conforme
HAUG à connecteur X-2000. Seuls pourront être raccordés au bloc d'alimentation électrique, et exploités avec lui, les appareils d’ionisation HAUG équipés du connecteur X-2000. Seuls les appareils et accessoires fournis par la Sté HAUG GmbH & Co. KG bénéficient de la garantie. -
Page 9: Description De L'appareil
Description de l'appareil 4 Description de l'appareil Interrupteur principal L’interrupteur s’allume en vert lorsque le bloc d’alimentation électrique est allumé. Douille de signalisation (types RLC uniquement) Prise de terre (borne) Voyant (types LC et RLC uniquement) Plaque de retenue Raccords haute tension Câble secteur Porte-fusible, avec fusible... -
Page 10: Installation
Vérifiez que le bloc d'alimentation électrique correspond bien aux données fournies à la commande. S'il est endommagé, prenez contact avec la Sté HAUG GmbH & Co. KG. Avant le raccordement, vérifiez impérativement si le bloc d'alimentation électrique est adapté à la tension secteur locale. - Page 11 Installation Assurez-vous que le bloc d’alimentation est éteint. Reliez, conformément à la norme, la borne de terre du bloc avec la masse de la machine. Raccorder le bloc d'alimentation au secteur. Raccorder le conducteur de protection (vert-jaune) à la terre du secteur.
- Page 12 Installation ATTENTION ! Risque de surchauffe. Si la longueur admissible de raccordement a été dépassée, le bloc d'alimentation électrique va surchauffer en service. Ceci peut endommager les blocs d'alimentation non équipés d’un contrôleur thermostatique et faire apparaître un défaut. Il ne faut pas dépasser la longueur de raccordement admissible.
- Page 13 Installation Types RLC uniquement Si nécessaire et s'il faut analyser un message de dérangement, raccordez la ligne de signalisation K6 à la douille de signalisation. Configuration de la douille de signalisation. Broche 1 : Contact de commutation Broche 2 : Branchement conjoint relais Broche 3 :...
-
Page 14: Application
Application 6 Application Conditions préalables : Il faut raccorder et installer le bloc d’alimentation et l’appareil d’ionisation conformément à leur mode d’emploi respectif. Allumez le bloc d’alimentation par son interrupteur principal. L’interrupteur principal s’allume à titre de contrôle. Le bloc d’alimentation fonctionne. En cas de dérangement, le voyant se met à... -
Page 15: Suppression Des Défauts
7 Suppression des défauts REMARQUE : Si cela n'a pas permis de supprimer le dérangement, veuillez renvoyer le bloc d'alimentation et l’appareil d'ionisation à la Sté HAUG GmbH & Co. KG pour vérification (adresse : voir au dos). Méthode pour supprimer Défaut... - Page 16 Suppression des défauts Méthode pour supprimer Défaut Cause le défaut Pas d’ionisation Ne vaut que pour les Changez l’appareil types équipés d’un d'ionisation défectueux et disjoncteur thermique : laissez le bloc Si la longueur de d'alimentation électrique branchement admise a été refroidir pendant au moins 15 min.
-
Page 17: Changer Le Fusible
Suppression des défauts 7.1 Changer le fusible ATTENTION ! Risque de défaut ! Un fusible inadapté dans le bloc d'alimentation électrique peut provoquer un défaut. Utiliser uniquement des fusibles du type mentionné. Le type d'appareil et la tension nominale sont indiqués sur la plaque signalétique. -
Page 18: Organigramme
Suppression des défauts 7.2 Organigramme Le voyant clignote ( LC/RLC ) et le contact de relais ( RLC ) commute sur la position de dérangement. Éteignez le bloc d'alimentation de secteur et débranchez les appareils d'ionisation. Laissez refroidir le bloc d'alimentation pendant un quart d'heure puis rallumez-le. -
Page 19: Accessoires
Accessoires 8 Accessoires N° de Article Figures référence Connecteur de X – 7807 signalisation 5 m de ligne de signalisation blindée 06.8976.000 K6 avec connecteur monté 10 m de ligne de signalisation blindée 06.8976.001 K6 avec connecteur monté 20 m de ligne de signalisation blindée 06.8976.002 K6 avec connecteur... - Page 20 Accessoires N° de Article Figures référence Plaque de retenue pour bloc 10.0023.000 d'alimentation électrique Bouchon borgne pour X – 1080 bornes HT Combicheck 12.7231.000...
-
Page 21: Caractéristiques Techniques
Caractéristiques techniques 9 Caractéristiques techniques 9.1 Caractéristiques et spécifications Température de référence 23 °C Raccords haute tension 2 HAUG- Raccords haute tension Appareils d'ionisation HAUG Tous les appareils d'ionisation HAUG raccordables équipés du connecteur X-2000 Haute tension U = env. 7 - 8 kV CA Contrainte max. -
Page 22: Tension D'alimentation
Caractéristiques techniques 9.2 Tension d'alimentation Type Valeur Plage de Plage de Puissance consommée d'appareil nominale service fréquences 01.7781.208, 01.7834.050, 100 V CA ±10 % 50 - 60 Hz = 40 VA 01.7836.150 01.7781.220 115 V CA ±10 % 50 - 60 Hz = 20 VA 01.7781.200, 01.7831.000,... -
Page 23: Conditions Environnantes
Caractéristiques techniques 9.3 Conditions environnantes Utilisation interdite dans des zones à risque d’explosion. Utilisation seulement dans des locaux. Température : Plage d'utilisation nominale +5 °C à +45 °C Plage limite pour stockage et transport -15 °C à +60 °C Humidité de l'air : Plage d'utilisation nominale 20 % à... -
Page 24: Longueurs De Raccordement
Caractéristiques techniques 9.4 Longueurs de raccordement Longueur de Longueur maximale Longueur maximale Bloc branchement de la barre de la barre d'alimentation admissible d’ionisation type A d’ionisation type B 01.7780.220, 4,7 m 1,4 m 01.7781.220 01.7780.200, 01.7780.208, 01.7781.200, 01.7781.208, 01.7830.000, 01.7831.000, 01.7833.000, 10 m 01.7833.050,... -
Page 25: Boîtier
Caractéristiques techniques 9.5 Boîtier Protection IP 54 Classe de protection Câble secteur env. 2,6 m fixe sur l'appareil Dimensions : Hauteur env. 170 mm Largeur env. 110 mm Profondeur env. 100 mm Poids : env. 3,5 kg... -
Page 26: Mise Hors Service
Mise hors service 10 Mise hors service Éteignez la machine et sécurisez- la pour empêcher un réenclenchement involontaire. Éteignez le bloc d'alimentation et sécurisez-le pour empêcher un réenclenchement involontaire. Débranchez l’appareil d'ionisation du bloc d'alimentation électrique. Débranchez le bloc d'alimentation électrique du secteur puis déposez-le. -
Page 27: Mise Au Rebut
Mise au rebut 11 Mise au rebut Lors de l'élimination du bloc d'alimentation électrique, il faut suivre et respecter les dispositions nationales et régionales visant l'élimination des déchets. - Page 28 made by D – 0239 – FR 04/11/2009...
