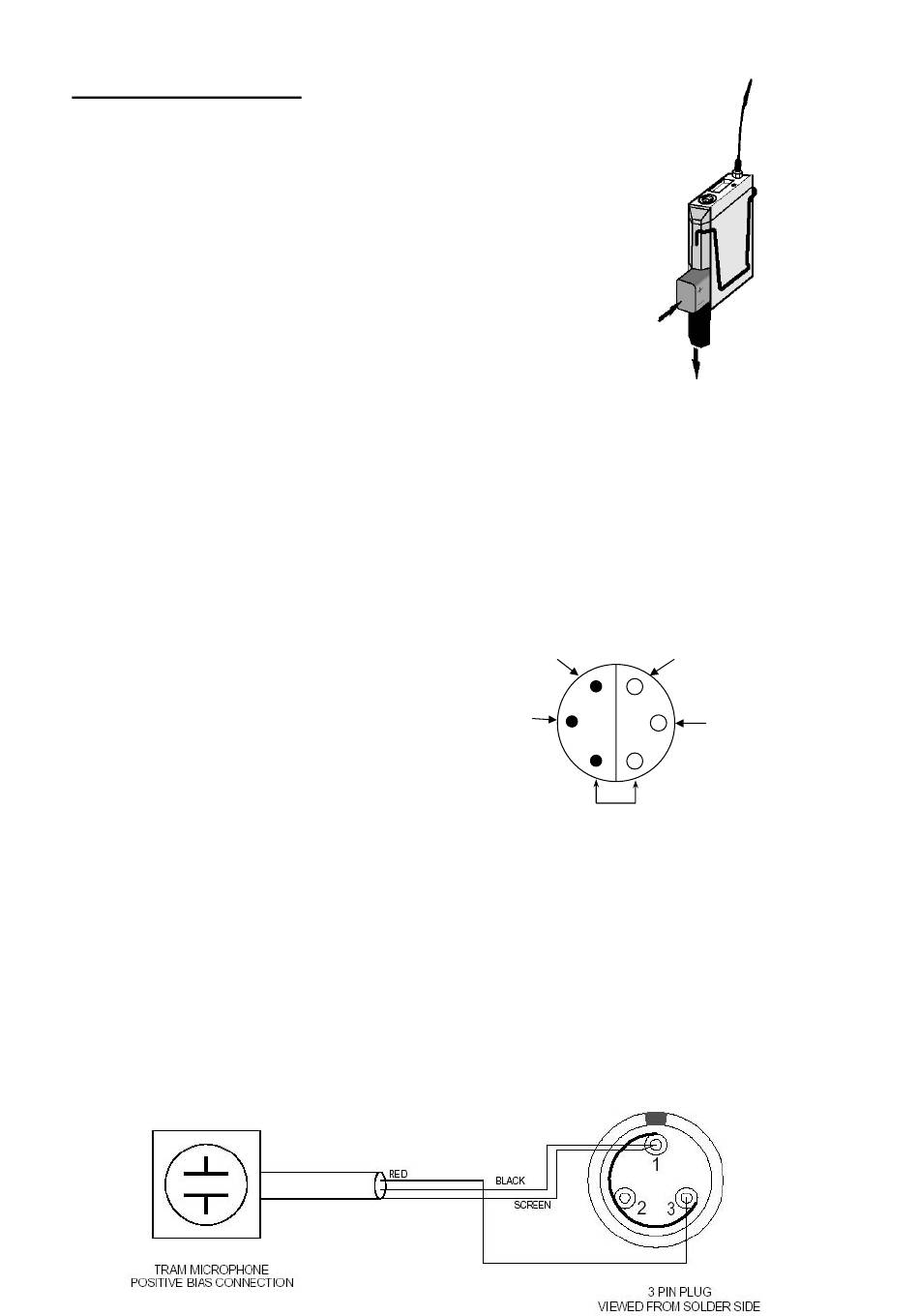

Mise en marche du TX-iR
Mise en place de la pile
Ouvrir le logement de pile en faisant glisser la trappe d'accès.
Insérer les contacts en premier en respectant la polarité indiquée.
Refermer la trappe en exerçant une légère pression sur la pile.
L'appareil est protégé contre les inversions de polarité par un fusible
thermique réarmable.
La tension de pile peut être mesurée à l'aide de la télécommande.
Une indication de pile faible est directement visualisée sur le TX-iR
ou le récepteur associé.
Mise sous tension
Après avoir inséré la fiche LEMO 6 broches, la LED doit d'abord clignoter au rouge et se stabiliser
au vert après un court instant.
La LED verte devient clignotante lorsque la tension de pile est inférieure à 6.5 V en charge.
Le fonctionnement correct de l'appareil n'est plus assuré lorsque la tension de pile est inférieure à
6 V (pile complètement déchargée).
La fiche LEMO possède un strap qui coupe l'alimentation lorsqu'elle est débranchée.
Le TX-iR peut être alimenté en externe en appliquant une tension de +6 à 12 V entre la broche 4
et la masse.
Connexions audio
(2000,2020 et 2040)
L'appareil accepte les niveaux de micro
à ligne selon le réglage de gain choisi
par la télécommande et/ou le câble
utilisé.
Il est possible de relier tout type de
micro électret à 2 ou 3 fils, à masse
positive ou négative.
Le graphique présenté en fin de document donne les courbes des niveaux de sortie sur le
récepteur (sortie niveau micro symétrique), en fonction des niveaux d'entrée sur le TX-iR, selon le
réglage choisi.
Connexions audio
(TX-MINI)
L'appareil accepte uniquement les niveaux micro selon le réglage de gain choisi par la
télécommande (positions 0 à 2 sont identiques). A partir de la position 2, les pas sont d'environ
2.5dB. Notez que la position 4 des 2000 et 2020 sont équivalentes à la position 6 des TX-IR
(TX2040 et TX-MINI). Dans le cas d'un niveau ligne, utiliser le câble approprié pour atténuer le
niveau.
Notice d'utilisation du TX-iR Audio Ltd - Page 2
Signal
1
Alimentation
2
électret positive
3
Strap d'alimentation
Fiche LEMO vue coté soudure
Alimentation
électret négative
6
Masse
5
4
