HOURC B/N/W
Installatie
Installation
1
+
4
Aansluitschema
Schéma de raccordement
1
4
5
12/24 V
Copyright © 2017 Vetus b.v. Schiedam Holland

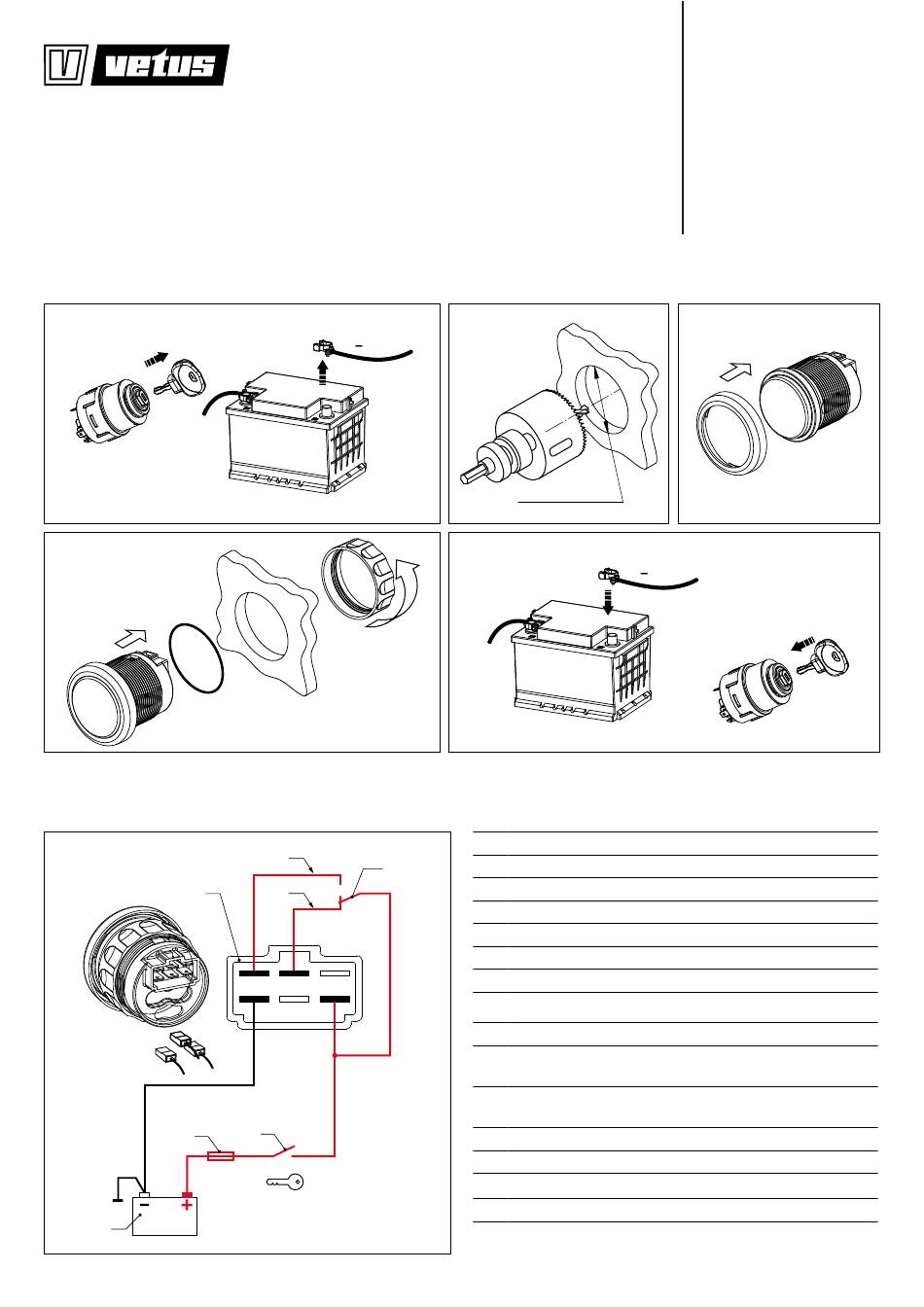

Installation
Wiring diagram
Esquema de conexiones
A
3
B
4
5
6
3
2
1
2
30
15

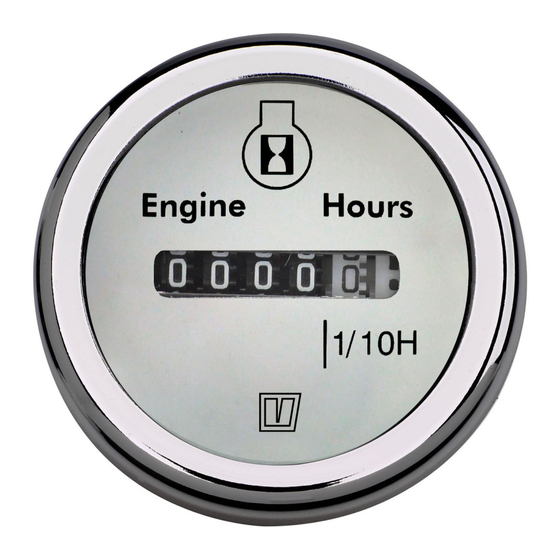

ENGINE HOUR COUNTER
Installation
2
52 mm (2
1
/
")
16
5
+
1
Meter
2
Contactslot
3
Lichtschakelaar
A
geel
B
rood
4
Zekering
5
Accu
1
Indicateur
Contacteur d'allu-
2
mage
Interrupteur
3
d'éclairage
A
jaune
B
rouge
4
Fusible
5
Batterie
Installatieinstructies
Installation instructions
Einbauanleitung
Instructions d'installation
Instrucciones de instalación
Istruzioni per il montaggio
Instalación
Installazione
3
Anschlussskizze
Schema di collegamento
Gauge
Anzeiger
Key switch
Zündschloss
Light Switch
Lichtschalter
yellow
gelb
red
rot
Fuse
Sicherung
Battery
Batterie
Indicador
Indicatore
Contatto con la
Contacto
chiave
Interruptor de la
Interruttore della
luz
luce
amarillo
giallo
rojo
rosso
Fusible
Fusibile
Batería
Batteria
090443.01
