Schéma Du Module - Seneca ZE-4DI-2AI-2DO Manuel D'installation

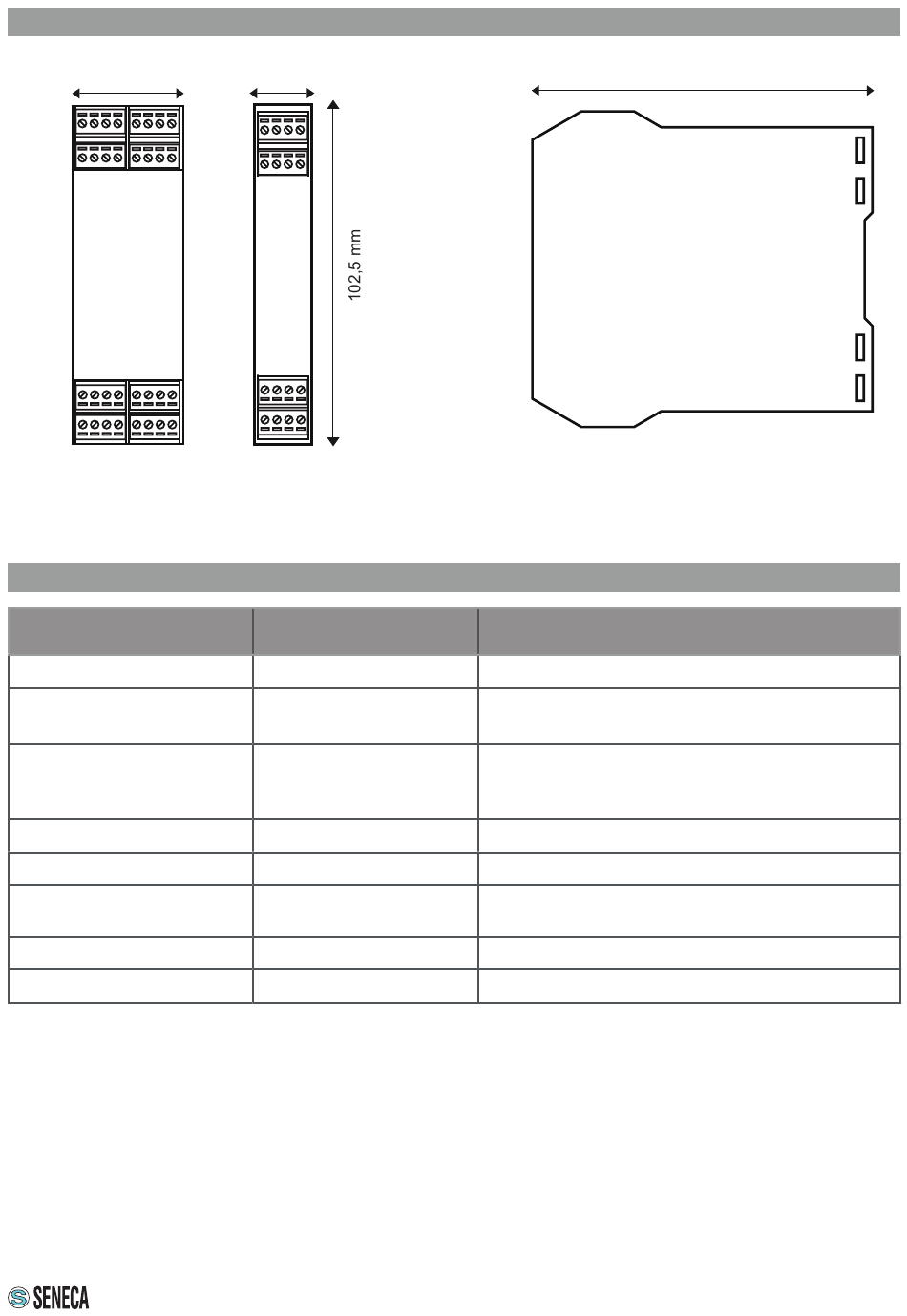

SCHÉMA DU MODULE
35 mm
Dimensions du module simple LxHxP : 17,5 x 102,5 x 111 mm ; Poids : 110 g ; Boîtier : PA6, couleur noire
Dimensions du module double LxHxP : 35 x 102,5 x 111 mm ; Poids : 110 g ; Boîtier : PA6, couleur noire
SIGNALISATION DES LEDS SUR LA PARTIE FRONTALE (ZE-4DI-2AI-2DO)
LED
IP / PWR (verte)
IP / PWR (verte)
Tx/Rx (rouge)
ETH TRF (verte)
ETH LNK (jaune)
DI1, DI2, DI3, DI4
(rouges)
DO1, DO2 (rouges)
FAIL (rouge)
17,5 mm
ÉTAT
Allumée fixement
Clignotement
Clignotement
Clignotement
Fixe
Allumée / éteinte
Allumée / éteinte
Clignotement
SIGNIFICATION
Module alimenté et adresse IP acquise
Module alimenté. Attente de l'adresse IP du
serveur DHCP
Transmission et réception des données sur
au moins un port Modbus : port COM 1, port
COM 2
Transmission des paquets sur port Ethernet
Le port Ethernet est connecté
État de l'entrée numérique 1, 2, 3 , 4
État de la sortie 1, 2
Sorties en condition de fail
111 mm
7/8
