Sommaire des Matières pour GSE PAC'SYSTEM V4

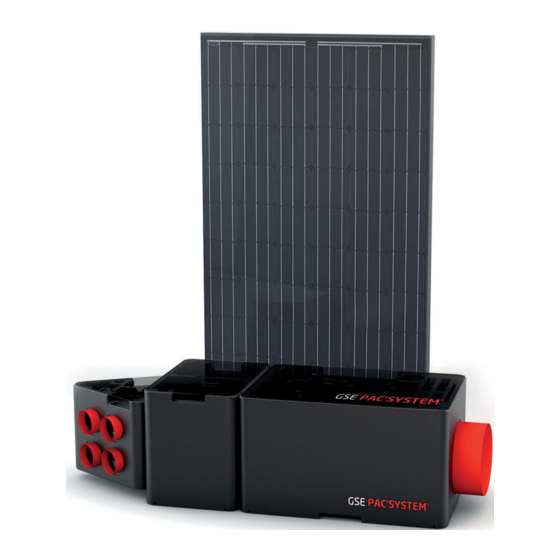

- Page 1 AÉROVOLTAÏQUE PAC’SYSTEM V4 ™ M A N U E L D'INSTALLATION GSE P AC' S Y S TE M www.gseintegration.com...
- Page 2 Sommaire Éléments du Kit Préconisations de mise en œuvre p.5 - 8 Préconisations pour l'emplacement des bouches Étapes de montage p.9 - 22 Configuration et réglages p.23 - 25 Garantie & Manuel d'utilisation p.26...
-
Page 3: Éléments Du Kit
Éléments du kit Plaque GSE Air’Collector Caisson PAC Caisson CTA portrait / paysage Ø75mm PAC / CTA Delta collecteurGSE Pac’System Delta PAC / CTA Delta Y Delta Incendie (option) Raccord droit ou coudé 12 x Ø75mm / Ø200mm Ø75mm Serflex Joints toriques Vis M 4.8 x 25... -
Page 4: Dimensions Et Matériel Fourni
VMC Double Flux Dimensions et matériel fourni Monté d’usine : 4 piquages Ø160 : • 1 piquage pour la prise d’air neuf. • 1 piquage pour le rejet. • 1 piquage pour le soufflage air neuf. • 1 piquage pour l’air extrait. 2 filtres M5 1 BY-PASS partiel automatique. -
Page 5: Préconisations De Mise En Œuvre
Préconisations de mise en œuvre Vérifier qu’une trappe d’accès au GSE PAC’SYSTEM présente ou en installer une si nécessaire pour les interventions futures telles que le remplacement des filtres et la maintenance de la pompe à chaleur. Veiller à transporter et à manipuler le caisson PAC le plus à... - Page 6 Préconisations de mise en œuvre Le système a pour but d’insuffler de l'air dans l'habitation. Il est donc OBLIGATOIRE d'avoir une habitation équipée d'une VMC simple flux et/ou de fenêtres avec grille d’extraction d'air. Si aucune des deux solutions d'évacuation d'air évoquée n'est présente, il est impératif de prévoir une extraction (naturelle ou mécanique) dans la maison, ainsi qu’une circulation naturelle entre les pièces.
-
Page 7: Bien Respecter L'inclinaison Maximale Des Deux Caissons Pac Et Cta
Préconisations de mise en œuvre La sonde de température sous panneaux ne doit en aucun cas être en contact avec le panneau photovoltaïque (verre et cadre). Elle doit impérativement se situer dans le flux d’air. Une erreur de mise en œuvre faussera toutes les données et remettra cause... - Page 8 GSE PAC’SYSTEM n’est compatible qu’avec les plaques PORTRAIT ET PAYSAGE de la marque GSE INTEGRATION ‘‘IN ROOF’’ SYSTEM. La pose des plaques GSE AIR'SYSTEM est à faire suivant la notice du GSE INTEGRATION “IN ROOF”SYSTEM téléchargeable en ligne : www.gseintegration. com/InRoof.htm Il est préférable de positionner les plaques GSE AIR’SYSTEM lors de la...
-
Page 9: Obturateur Plaques Gse Air'collector
Obturateur plaques GSE Air’Collector ➢Pose de l’obturateur sur les plaques In-Roof v.2020 • 4 points de fixation de l’obturateur (2 points haut + 2 points bas) : • Pose de l’obturateur (Aligner avec le passages de câble, mettre en butée le bas de l’obturateur avec le rebord du trou central de la plaque) :... -
Page 10: Préconisations Pour L'emplacement
Préconisations pour l’emplacement des bouches •Pour planchers béton, l’installation favoriser bouches Ø125mm. • Installer au moins 1 bouche en reprise. •Installer la/les bouches de reprise dans un espace à température modérée, faisant partie de l’espace chauffé/ climatisé, loin des fenêtres ou des sources d’ensoleillement (Ex : couloir, entrée, salon). -
Page 11: Installation De La Vmc Double Flux
Étapes de montage INSTALLATION DE LA VMC DOUBLE FLUX La centrale doit être installée verticalement dans le volume habitable du logement et non dans les combles. Les réseaux doivent être installés si possible dans le volume chauffé. Si ce n’est pas le cas, ils doivent être isolés avec 50 mm de laine de verre minimum. - Page 12 Étapes de montage Faire un siphon (le remplir d’eau lors de la mise en service) en s’assurant qu’il y ait toujours de l’eau et que l’air ne puisse pas remonter. Le tuyau d’évacuation des condensats et le raccord doivent être isolés afin de ne pas geler. Vérifier que le raccord est toujours bien en place sous le produit après installation.
-
Page 13: Préparation Des Gaines Collectrices
Étapes de montage PRÉPARATION DES GAINES COLLECTRICES A/ Bien isoler les gaines de Ø 75mm entre les panneaux et le GSE PAC’SYSTEM à l'aide de l'isolant fourni : Isolant gaine Gaine annelée Gaine isolée Ø 75mm Ø 75mm Ø 75mm B/ Positionner les joints toriques de Ø... - Page 14 Étapes de montage RACCORDER LESGAINES COLLECTRICESAU(X) DELTA(S)COLLECTEUR(S) SELON LA CONFIGURATION CHOISIE (LES SCHEMAS DES DIFFERNETS KITS SE TROUVENT EN ANNEXE) Gaines collectrices Delta collecteur GSEAir’System 12 x Ø75mm / Ø160mm isolées Ø75mm RACCORDER LE DERNIER DEL TA AUX ENTRÉES "ARRIVÉE PANNEAUX"...
-
Page 15: Relier Les Raccords "Sortie Vers Cta/Pac" Des Deltas Cta
Étapes de montage RACCORDER LA DERNIERE SORTIE Ø160MM DE LA PARTIE DELTA(S) COLLECTEUR(S) A L’ENTREE D’AIR NEUD DE LA VMC DOUBLE FLUX Gaine d'insufflationisolée Delta(s) collecteur(s) 160mm Ø Entrée d’Air Neuf VMC Double Flux Ø160mm RELIER LES RACCORDS "SORTIE VERS CTA/PAC" DES DELTAS CTA ET PAC AUX RACCORDS RESPECTIFS "ENTRÉES CTA/PAC"... - Page 16 Étapes de montage RELIER LE RACCORD « ARRIVÉE REPRISE MAISON » DU DELTA CTA A LA SORTIE Ø160MM D’AIR NEUF DE LA VMC DOUBLE FLUX AVEC DE LA GAINE ISOLEE Ø160MM Delta CTA Gaine d'insufflationisolée Serflex Sortie d’Air Neuf VMC («...
-
Page 17: Positionner Les Bouches D'extraction De La Vmc Double Flux Les Pièces Choisies
Étapes de montage RELIER LE RACCORD « SORTIE MAISON » DU CAISSON CTA AU(X) DELTA(S) Y EN FONCTION DE LA CONFIGURATION CHOISIE (VOIR ANNEXE DES DIFFÉRENTS KITS) Gaine d'insufflationisolée Serflex Caisson CTA Delta Y 200mm Ø Rejet de toiture Ø200mm BOX CTA BOX PAC Bouche de reprise... - Page 18 Étapes de montage RELIER ENSUITE LE/LES DE LTA(S) Y AUX BOUCHES D'INSUFFLATIONS DANS LA MAISON AVEC LE DIAMÈTRE DE GAINE ADAPTÉ AUX BOUCHES CHOISIES ( Ø 125 OU 160) Gaine d'insufflationisolée Serflex Delta Y Bouche d’insufflation 125mm / 160mm Ø 125mm / 160mm Ø...
- Page 19 Étapes de montage RELIER LA BOUCHE D’EXTRACTION Ø125MM DE LA VMC A L’ENTREE Ø125MM DU DELTA 160/125/4 ×80 Gaine isolée Serflex Bouche d’extraction Delta 160 / 125 / 4×80 125mm Ø 125mm Ø RELIER LE RACCORD Ø160MM DU DELTA 160/125/4 ×80 A L’ENTREE D’AIR VICIE DE LA VMC DOUBLE FLUX Ø160MM Gaine isolée Serflex...
- Page 20 Étapes de montage POSITIONNER LE CHAPEAU DE TOITURE SUR UN PAN DE PRÉFÉRENCE NON UTILISÉ PAR LES PANNEAUX ET EN PARTIE HAUTE IDÉALEMENT. Chapeau de toiture rouge/noir plastique 200mm Ø RACCORDER LA SORTIE DU CAISSON PAC AU CHAPEAU DE TOITURE AVEC DE LA GAINE D'INSUFFLATION ISOLÉE Ø200MM Gaine d'insufflationisolée CaissonPAC...
-
Page 21: Brancher La Sonde Sous Panneaux Sur L'emplacement Prévu Sur Le Caisson Cta
PRÉVU SUR LE CAISSON CTA Caisson CTA POSITIONNER LA SONDE DE TEMPÉRATURE SOUS PANNEAUX AU CENTRE DE LA PLAQUE GSE AIR’COLLECTOR COMME INDIQUÉ EN PAGE 7 AU DÉBUT DE CE DOCUMENT, DE PRÉFÉRENCE AU CENTRE DU CHAMP PHOTOVOLTAÏQUE. Plaque GSE Air’Collector Plaque GSE Air’Collector... -
Page 22: Alimenter Les Caissons Et La Vmc : 230V + Disjoncteur 16A
CONNECTER LES BOÎTIERS CPL : UN AU NIVEAU DE LAPRISE RJ45 DU CAISSON CTA, L’AUTRE AU NIVEAU DE LA BOX INTERNET DU CLIENT Caisson CTA Câble Ethernet (RJ45) branché sur le côté du caisson CTA du GSE PAC'SYSTEM. Boîtier CPL Box Internet Le réseau internet est envoyé... -
Page 23: Visser Le Chandelier Sur Le Raccord Hydraulique De Gauche Du Caisson Le Plus Élevé
Étapes de montage POSITIONNER L’UNITÉ D’AMBIANCE SANS FIL DANS UNE DES PIÈCES DE LA MAISON DE PRÉFÉRENCE DANS LAQUELLE SE TROUVE UNE BOUCHE D’INSUFFLATION ET LOIN DE TOUTE SOURCE DE PERTURBATION DE CHALEUR Unité d'ambiance sans fil VISSER LE CHANDELIER SUR LE RACCORD HYDRAULIQUE DE GAUCHE DU CAISSON LE PLUS ÉLEVÉ... -
Page 24: Relier L'évacuationdescondensatsdechaquecaisson Pac
Étapes de montage EFFECTUERLESRACCORDSHYDRAULIQUESENTRELESDEUXCAISSONS Les tuyaux sont à visser avec des pinces multiprises sur chacune des deux connexions de chaque caisson CTA et PAC (bleu sur bleu rouge sur rouge) ➜ ➜ CaissonPAC Caisson CTA Attentionà bienmaintenirchaqueécrouetraccord hydraulique avec des pinces pour ne pas vriller et pincer les tuyaux RELIER L’ÉVACUATIONDESCONDENSATSDECHAQUECAISSON PAC ETCTACOMMECI-DESSOUS. -
Page 25: Mise En Eau Du Circuit Hydraulique De La Pompe À Chaleur
Étapes de montage MISE EN EAU DU CIRCUIT HYDRAULIQUE DE LA POMPE À CHALEUR Alimenter la valise de chargement en eau sur une prise électrique ➜ Valise de chargement en eau (pompe + alimentation) Placer le tuyau d’aspiration de la pompe dans un bidon d’eau déminéralisée ASPIRATION Visser le refoulement de la pompe sur chandelier REFOULEMENT... -
Page 26: Effectuer Les Raccords Électriques
Étapes de montage Appuyer sur le bouton bleu de chargement pour activer la pompe et charger de l’eau jusqu’à atteindre au moins 2,5 BARS de pression sur le manomètre du chandelier. Laisser le purgeur ouvert pendant le chargement en eau du circuit hydraulique Refermer toutes les vannes et débrancher la valise de chargement en eau. -
Page 27: Configuration Et Réglages
Configuration et réglages CONNECTER L’ÉCRAN DÉPORTÉ AU PORT RJ11 SUR LE CÔTÉ DU CAISSON CTA ÉTAPE OBLIGATOIRE Caisson CTA Ecran déporté de paramétrage Vérification du débit d’eau ➜ Langue : Fr ançais Mettre « Oui » Le ci r cui t es t - il si la flèche noire atteint bien au en eau sous p ression À... -
Page 28: Astuces Pour La Validation Du Mode Test
Et a t des E/ S Dans le menu Config. Habitation», appuyer sur OK. •Renseigner le nombre de panneaux reliés au GSE PAC’SYSTEM, puis appuyer sur OK. • Si la VMC est connectée sur le raccord «Arrivée combles (+VMC)» du delta bypass PAC, sélectionner «Oui»... -
Page 29: Relever Le Numéro De Série Du Régulateur Setrouvant Sur Le Caisson Cta
Configuration et réglages RELEVER LE NUMÉRO DE SÉRIE DU RÉGULATEUR SETROUVANT SUR LE CAISSON CTA ➜ Il commence par 011 et contient 12 chiffres... -
Page 30: Garantie Et Notice
™ V3.0 Merci de nous retourner ce formulaire à l’adresse ci-dessous, complété avec l’aide de votre client, une fois votre installation GSE Air’System terminée. La PAC’SYSTEM prise en charge en garantie du système démarrera officiellement à réception du présent formulaire par nos services. - Page 31 Note...
- Page 32 155-159 rue du Dr Bauer - 93400 SAINT-OUEN 0826 040 021 (0.15€ ttc/min) Email : contact@gseintegration.com www.gseintegration.com...
