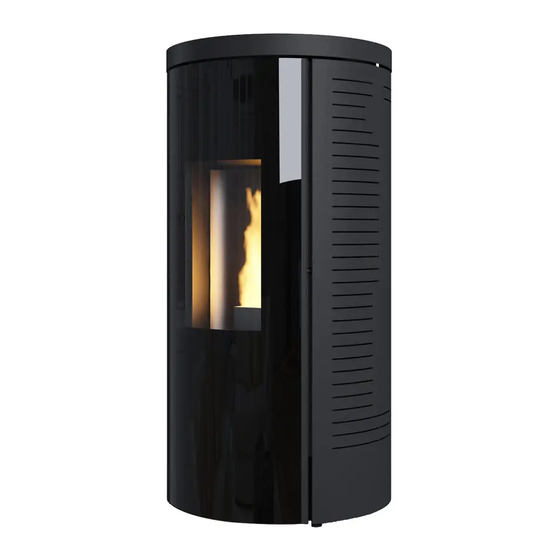

Manuels Connexes pour Skia Design TOWER
Sommaire des Matières pour Skia Design TOWER

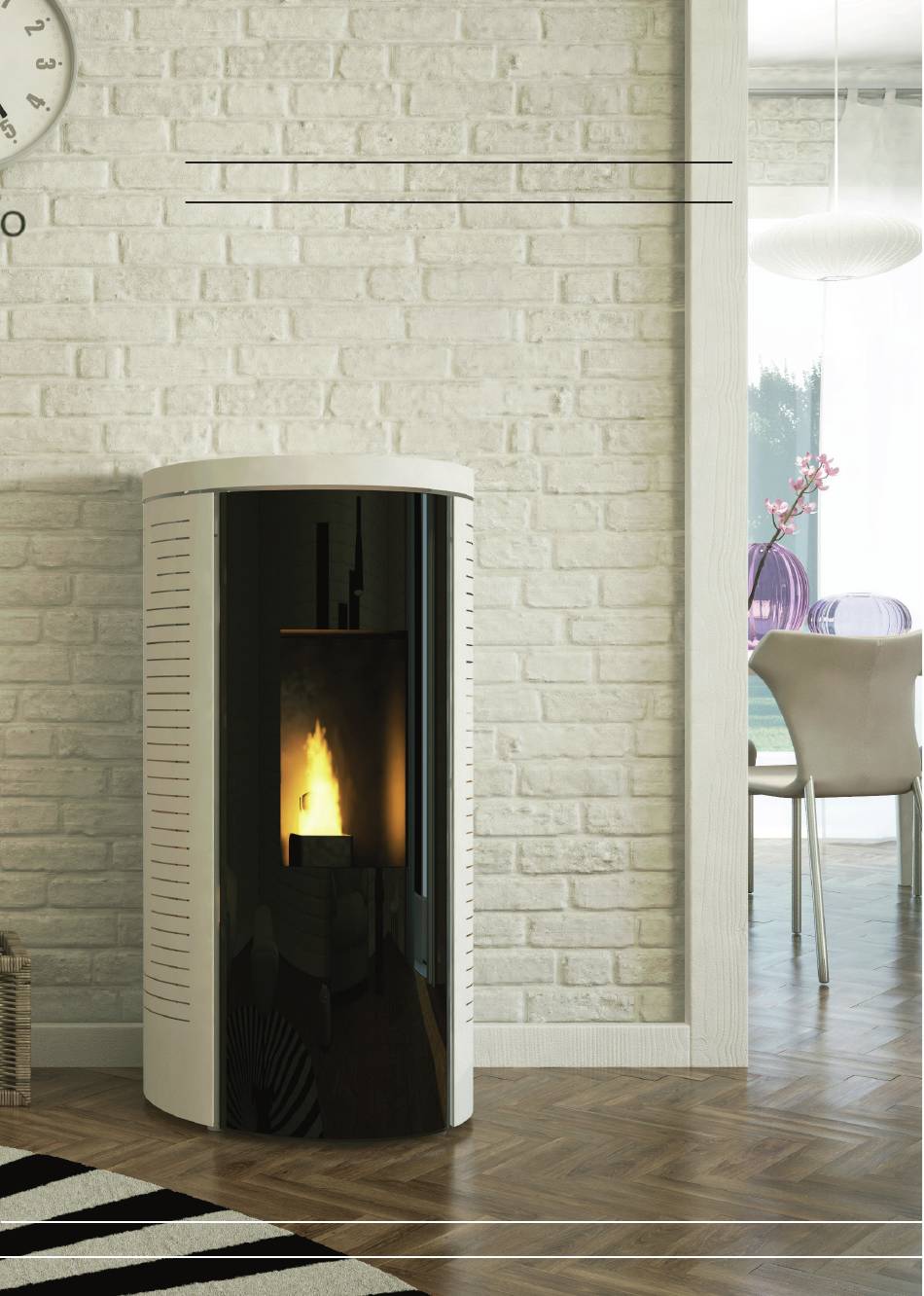

- Page 1 MANUEL D’INSTALLATION C O R P S S 0 1 ( 9 K W & 1 1 . 5 K W ) VERSION 4.2 C L A S S I C...
- Page 2 Cette notice est consultable sur le site internet www.skia-design.fr...
-
Page 3: Table Des Matières
SOMMAIRE CHAPITRE 1 / MISE EN GARDE ET CONDITIONS DE GARANTIE INFORMATIONS GENERALES ET SECURITE CHAPITRE 2 / INFORMATIONS GENERALES 2.1 QU’EST CE QUE LE PELLET ? 2.2 STOCKAGE DES PELLETS 2.3 RECOMMANDATIONS NORME EN-PLUS / DIN+ 2.4 POELE A PELLETS - FONCTIONNEMENT CHAPITRE 3 / CARACTERISTIQUES TECHNIQUE 3.1 DIMENSIONS... -
Page 4: I 1 Mises En Garde Et Conditions De Garantie
L’installation, le branchement électrique et l’entretien toutes les 2000 heures maximum d’utilisation ou 1 fois par an minimum, doivent être effectués par un professionnel qualifié et agréé par Skia design. Vérifiez que tous les circuits d’alimentation soient mis hors tension avant d’accéder aux équipements électriques. - Page 5 La responsabilité du constructeur se limite à la fourniture du poêle. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions. Après chaque défaut d’allumage, vider et nettoyer le creuset avant le redémarrage de l’appareil. Controler que celui-ci soit propre et que les évents soient dégagés.
- Page 6 Le non-respect de ces indications entraîne l’entière responsabilité de celui qui effectue l’intervention et le montage. Les installations dans les lieux publics sont soumises au règlement sanitaire départemental et aux règlements ERP en vigueur. Le poêle est chaud lorsqu’il fonctionne, particulièrement la face vitrée.
- Page 7 Cet appareil est conforme à la norme NF EN 14785. Les entretiens annuels et autres interventions doivent être réalisés exclusivement par des professionnels qualifiés. Seule l’utilisation de pièces détachées d’origine est autorisée. Le non-respect de ces deux consignes dégage l’entière responsabilité et annule de fait la garantie du fabricant.
-
Page 8: Informations Generales
CHAPITRE INFORMATIONS GENERALES N’utilisez jamais de granulé ayant une humidité supérieure à 10 % (sac ancien, ouvert, stocké dans un endroit humide…). Le changement de combustible peut nécessiter un ajustement des 2.1 QU’EST-CE QUE LE PELLET ? paramètres de combustion. Nous préconisons l’utilisation de granulés de bois naturel à... -
Page 9: Poele A Pellets - Fonctionnement
2.4 POELE A PELLETS - PARAMÉTRES UNITÉ ENplus-A1 FONCTIONNEMENT Diamètre 6 (±1) Longueur 3,15 bis 40 Cet appareil est exclusivement destiné à la combustion Densité en vrac kg/m³ du granulé de bois. Pouvoir calorifique MJ/kg 16,5 Teneur en eau Ma.-% Fraction des fines Ma.-% Résistance mécanique... -
Page 10: Dimensions
CHAPITRE I 3 CARACTÉRISTIQUES TECHNIQUES 3.1 DIMENSIONS TOWER / TOWER MIRROR SMART / SMART MIRROR CARACTERISTIQUES TECHNIQUES Chapitre 3... - Page 11 FUSION / FUSION MIRROR FUSION METAL GLASS / FUSION METAL GLASS MIRROR FUSION GLASS DARK MIRROR / FUSION GLASS / FUSION GLASS MIRROR CARACTERISTIQUES TECHNIQUES Chapitre 3...
- Page 12 ECLYPSE TOWER IN UP FUSION IN UP / FUSION IN UP MIRROR CARACTERISTIQUES TECHNIQUES Chapitre 3...
- Page 13 FUSION IN HI PORTES DE CHARGEMENT (IN COLLECTION) Afin d’accéder à la trémie des appareils de la gamme IN pour effectuer le chargement en granulés et pour la maintenance de l’appareil, deux portes de service (de série) seront placées sur les parties latérales du coffre. Afin d’assurer une bonne étenchéité...
-
Page 14: I 3.2 Données Techniques
CHAPITRE 3.4 APPROVISIONNEMENT 3.2 DONNÉES TECHNIQUES EN COMBUSTIBLE Combustible : granulés de bois conformes à la norme EN PLUS, DIN Plus ou NF (1) En fonction de l’utilisation de l’appareil, le niveau de pellets doit Dimensions des granulés Ø 6mm – longueur maxi : 30mm être régulièrement vérifié... -
Page 15: Systeme "Sds
CHAPITRE I 4 TECHNOLOGIES ET CANALISATION D’AIR CHAUD FONCTIONS SPÉCIFIQUES Dans la gamme CLASSIC, tous les modèles disposant d’une puissance de 11.5kW sont équipés d’un ventilateur spécifiquement SDS” SYSTEME “ conçu pour envoyer de l’air chaud dans une autre pièce à travers une canalisation. -
Page 16: Evacuation Des Fumees
CHAPITRE I 5 ÉVACUATION DES Evacuation des fumées FUMÉES ET AIR DE COMBUSTION (Zone 1 obligatoire) Zone 1 / Débouché 40 cm au-dessus du faitage : EVACUATION DES FUMÉES Le positionnement du débouché de conduit doit être conforme à l’arrêté du 22/10/69 et le raccordement à... -
Page 17: Arrivée D'air Indirecte
ENTRÉE D’AIR DE COMBUSTION L’air frais est indispensable pour assurer une bonne combustion du granulé de bois. il faut une moyenne de 9 à 15m³ d’air pour brûler 1kg de bois sec. 5.2.1 Arrivée d’air indirecte Pour assurer un bon débit, il est essentiel de mettre en place une entrée d’air d’une section libre de 50cm2,... -
Page 18: Distances D'installation
CHAPITRE I 6 DISTANCES D’INSTALLATION “IN “ 11.5KW “CLASSIC” 9KW / 11.5KW Le rayonnement Min 50 mm calorifique par la vitre impose l’éloignement de toute matière pouvant être détériorée par la Min 100 mm chaleur (mobilier, papier peint, boiseries…). Une distance de 1 m évitera tout risque de dégradation. -
Page 19: Options D'installation
CHAPITRE PORTES DE I 7 OPTIONS D’INSTALLATION CHARGEMENTS “IN” KIT UP Avant tout placement, une étude doit être réalisée sur le type de paroi sur laquelle l’appareil sera disposé et sur sa capacité à soutenir un poid de +/- 130Kg. Afin d’accéder à... -
Page 20: Chapitre 8 / Acces Au Poele
CHAPITRE I 8 ACCÈS AU POÊLE ACCÈS FRONTAUX ACCÈS LATÉRAUX Actions possibles en ouvrant la porte (IDEM Actions possibles en enlevant l’habillage (les flancs) version «IN») pour les modèles «CLASSIC» ou en ouvrant les portes latérales pour les modèles «IN» (voir chap 7.2 •... -
Page 21: Chapitre 9 / Entretien
CHAPITRE I 9 ENTRETIEN ENTRETIEN QUOTIDIEN Afin d’assurer une bonne combustion, le poêle pourra Les opérations de nettoyage être nettoyé tous les jours à l’aide d’un aspirateur adapté. décrites ci-dessous se feront Cependant, la fréquence de nettoyage se fera en fonction de uniquement lorsque le poêle est la qualité... -
Page 22: Entretien Hebdomadaire
ENTRETIEN HEBDOMADAIRE 9.3 ENTRETIEN MENSUEL Arrêtez le poêle (fréquence à définir selon l’usage et la qualité du Chaque mois, ou après 300 kg de granulés brûlés, la plaque de combustible). Nettoyez le brûleur. Videz le cendrier. fonte arrière devra être enlevée. Cette opération ne nécessite aucun outillage spécifique. -
Page 23: Ramonage Biannuel
LE DÉFLECTEUR DOIT Selon le dispositif utilisé un ÊTRE CORRECTEMENT signal vous informera que PLACÉ COMME SUR CETTE les 2000 heures d’utilisation PHOTO POUR UN BON de l’appareil sont atteintes. FONCTIONNEMENT DU POÊLE. Référez vous à votre notice d’utilisation pour connaitre ce signal. - Page 24 CHAPITRE I 10 SCHEMA ELECTRIQUE COMPOSANTS ELECTRIQUES SYSTEMES DE SECURITE 1 . Capteur de débit d’air (SDS) Sonde de sécurité de température du réservoir de pellet 2 . Carte interface externe Pressostat 3 . Sonde de température ambiante Fusibles de protection 4 .
-
Page 25: Chapitre 11 / Faq
CHAPITRE I FAQ • MON POELE CHAUFFE TROP Il faut savoir qu’un poêle classique développe à basse puissance 3.6kw/h (CLASSIC 9kW) et 4.6kW/h (CLASSIC 11.5kW). C’est à dire que le poêle chauffe continuellement votre habitation même lorsque votre température de consigne est atteinte. Solution : Activer le mode Ecostop (voir notice d’utilisation). - Page 26 Avant chaque 1 fois par an Personne allumage et au qui effectue Hebdomadaire Mensuel Tous les 3 mois moins tous les 2000h l’entretien 2 jours d’utilisation Creuset Utilisateur Cendrier et tube de la bougie Utilisateur Échangeur des fumées Utilisateur Vitre et auto-nettoyage Utilisateur Fond du réservoir à...
- Page 27 NOTES ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 28 NOTES ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Page 29: I Certificat De Garantie
I CERTIFICAT DE GARANTIE Certificat de Garantie MFMG garantit cet appareil, pour ce qui est des défauts de fabrication et des matériaux, pendant 2 (deux) ANS à compter de la date de l’achat. La garantie ne s’applique plus si le défaut de conformité... - Page 32 MANUEL D’INSTALLATION C O R P S S 0 1 VERSION 4.2 C L A S S I C Marcel France Mecano Galva 64 Rue Pasteur, 08330 VRIGNE-AUX-BOIS (France) www.skia-design.fr...
