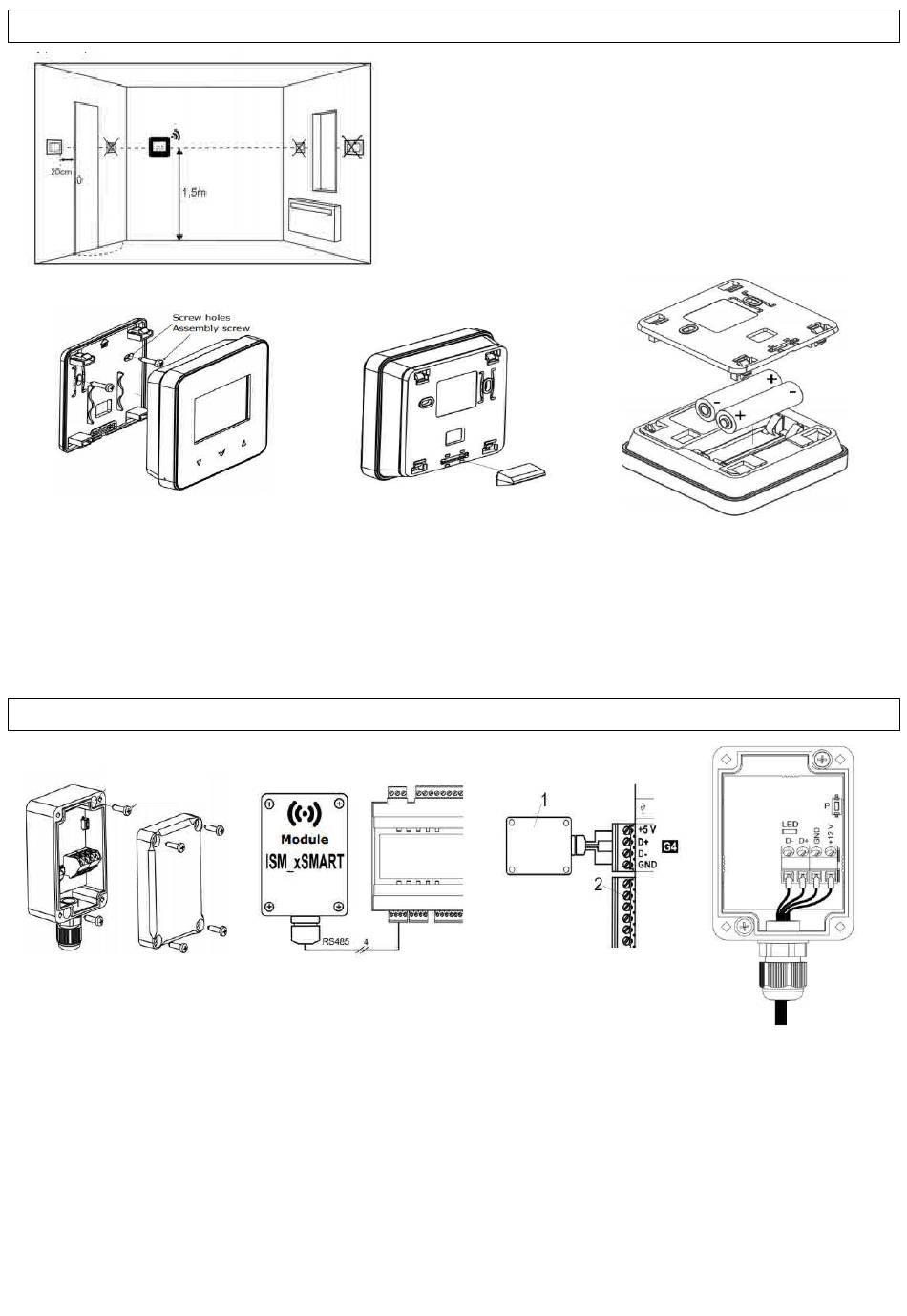

Installation de la sonde
La sonde doit être vissée au mur avec des
vis de montage. L'accès aux trous de vis
est obtenu en ouvrant et retirant le
couvercle arrière de la sonde. Un
tournevis plat peut être utilisé pour
ouvrir le couvercle.
Installation du module radio
Le module radio doit être monté sur un mur à proximité du régulateur principal. Si la connexion radio est mauvaise, essayer de placer le module dans
un autre lieu. Déplacer le module même de quelques centimètres peut affecter la qualité de la connexion.
Les bornes D+, D-, GND, 12 VDC du module doivent être connectées au prise RS485 du régulateur principal. Faire attention à la polarité des bornes.
La longueur maximale du câble dépend de la section des fils. Pour un fil de 0,5 mm2, il ne doit pas dépasser 30 m. La section de fil ne doit pas être
inférieure à 0,5 mm2
193225-A (08/21) Document non contractuel susceptible de modifications. Les visuels sont fournis à titre indicatif
• L'emplacement ne doit pas être trop humide et la température ambiante doit
être dans la plage de 5 à 35 C,
• L'emplacement choisi doit garantir une circulation d'air libre et doit être situé
loin de sources de chaleur,
• Le lieu choisi ne doit pas provoquer un manque de signal radio.
La sonde doit être installée à une hauteur permettant un fonctionnement
pratique, généralement à 1,5 m du sol.
Pour placer la sonde sur une
surface plane, utiliser le support
dédié.
1- Module radio
2- Régulateur principal de
chaudière
Pour insérer ou remplacer la
batterie, retirer le couvercle
arrière du boîtier de la sonde..
