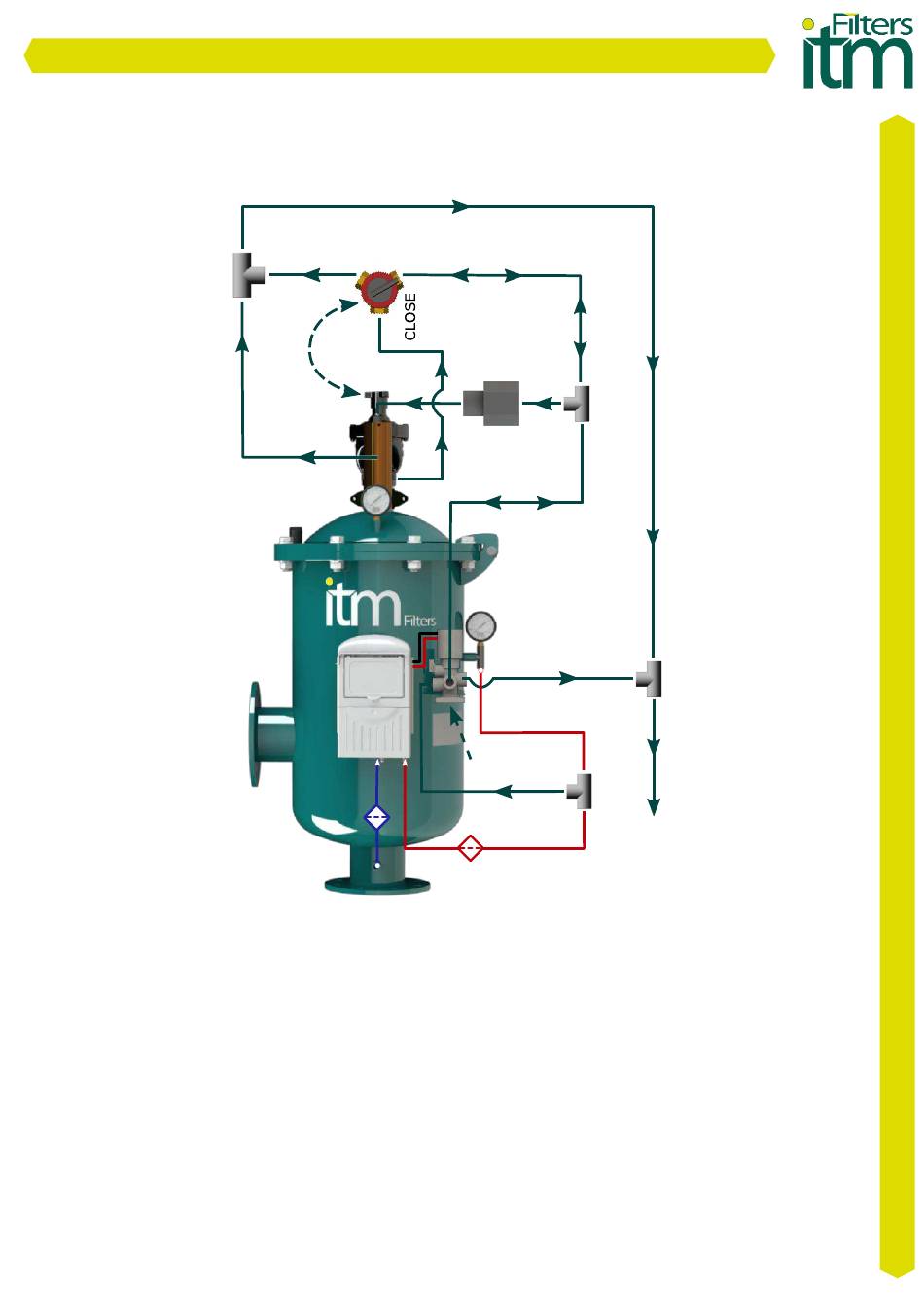

3.3 Circuit Hydraulique HYDRAULIC-100-V

ROBINET
4 VOIES
3 POSITIONS
* Pendant le fonctionnement du filtre, le robinet 4 voies - 3 positions est fermé. Lorsque la
pression à l'entrée et à la sortie de l'eau atteint une différence de 0,3 kg/cm², le solénoïde envoie
un signal pour ouvrir le robinet et démarrer le cycle de nettoyage.
* Le robinet à 4 voies a 3 positions:
- AUTO: fonctionnement du filtre avec nettoyage automatique.
- OPEN: cycle de nettoyage.
- CLOSE: fonctionnement du filtre (sans nettoyage automatique).
HYDRAULIC-100-V
OPEN AUTO
ORIFICE
CALIBRAGE
PROGRAMMATEUR
SOLÉNOÏDE
I 4
MAGE
www.itmfilters.com
SORTIE EAU
CONTRÔLÉE
PAR UN ORIFICE
CALIBRAGE
