Test D'un Récepteur Marker - Aeroflex IFR 4000 Manuel D'utilisation

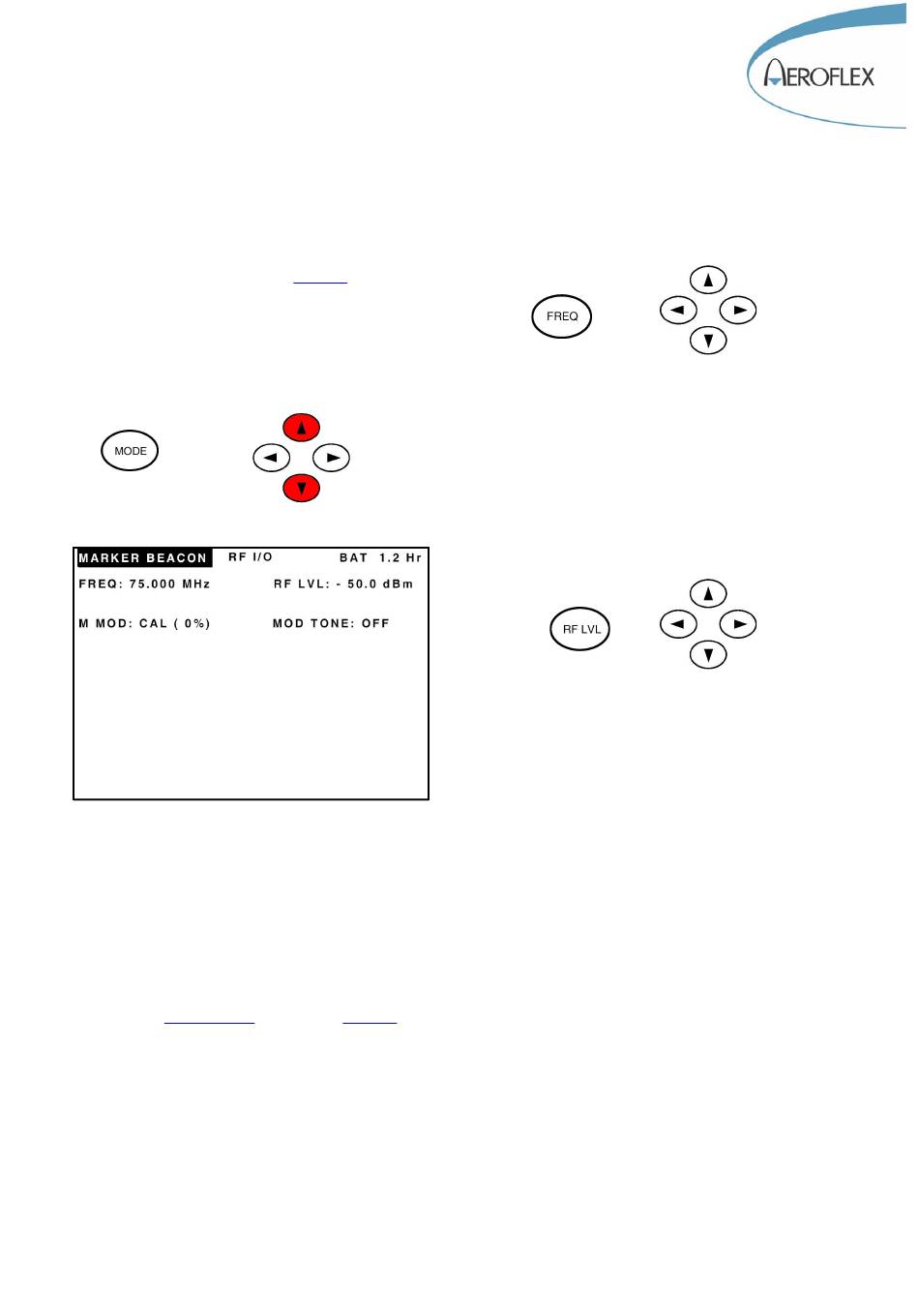

Branchez l'antenne sur l'IFR4000 et assurez vous
que les paramétrages du menu SETUPont bien été
fait. Appuyez une ou plusieurs fois sur la touche
MODE jusqu'à ce que l'écran MARKER
BEACON apparaisse. Si vous êtes allés trop loin,
vous pouvez revenir en arrière grâce aux touches
verticales du pavé de 4 touches directionnelles :
Réglage de la fréquence :
Appuyez sur la touche FREQ pour mettre le
champs FREQ de l'écran en vidéo inverse.
Agissez ensuite sur les touches du pavé des quatre
touches directionnelles pour changer la fréquence.
Les touches horizontales sélectionnent le chiffre à
modifier, les touche verticales modifient le chiffre
sélectionné. La résolution dépend du paramétrage
du champs GEN_FREQ
mode PRESET, les trois fréquences préréglées
sont : 75,5MHz, 75MHz et 75,5MHz. Les autres
modes permettent un ajustement entre 72MHz et
78MHz.
Test d'un récepteur Marker
du menu SETUP. En
Réglage du niveau RF :
Appuyez sur la touche RF LVL pour mettre le
champs RF LVL de l'écran en vidéo inverse.
Agissez ensuite sur les touches du pavé des quatre
touches directionnelles pour changer le niveau.
Les touches horizontales sélectionnent le chiffre à
modifier, les touche verticales modifient le chiffre
sélectionné.
Le niveau maximum sur la sortie antenne est de
13 dBm. Assurez vous de mettre suffisamment de
puissance pour que le récepteur Marker capte le
signal. Le récepteur Marker est peu sensible. Il
sera peut être nécessaire de sortir du poste de
pilotage pour se rapprocher de l'antenne Marker.
Génération des trois Markers :
•
Appuyez une première fois sur la touche
TONE. Ceci a pour effet de générer un ton de
400Hz comme indiqué sur l 'écran. Il s'agit
du OUTER MARKER. Le pourcentage de
modulation AM passe à 95% en mode calibré
(CAL).
•
Appuyez une seconde fois sur la touche
TONE. Ceci a pour effet de générer un ton de
1300Hz comme indiqué sur l 'écran. Il s'agit
du MIDDLE MARKER..
•
Appuyez une troisième fois sur la touche
TONE. Ceci a pour effet de générer un ton de
3000Hz comme indiqué sur l 'écran. Il s'agit
du INNER MARKER.
