Système de bus radiofréquence
Actionneur radiofréquence rail DIN
Actionneur de commutation radiofréquence rail DIN
N° de commande : 1134 00
Actionneur à impulsion radiofréquence rail DIN
N° de commande : 1132 00
Manuel d'utilisation
1 Consignes de sécurité
L'intégration et le montage d'appareillages électriques doivent être réservés à des élec-
triciens spécialisés.
Le non-respect de ces instructions peut entraîner des dommages sur l'appareillage, un
incendie ou d'autres dangers.
Risque d'électrocution. Déconnecter toujours l'alimentation secteur avant d'intervenir
sur l'appareil ou sur la charge. Couper en particulier tous les disjoncteurs qui four-
nissent des tensions dangereuses à l'appareillage ou à la charge.
Risque d'électrocution. L'appareillage n'est pas adapté pour la déconnexion.
Ces instructions font partie intégrante du produit et doivent être conservées chez l'utili-
sateur final.

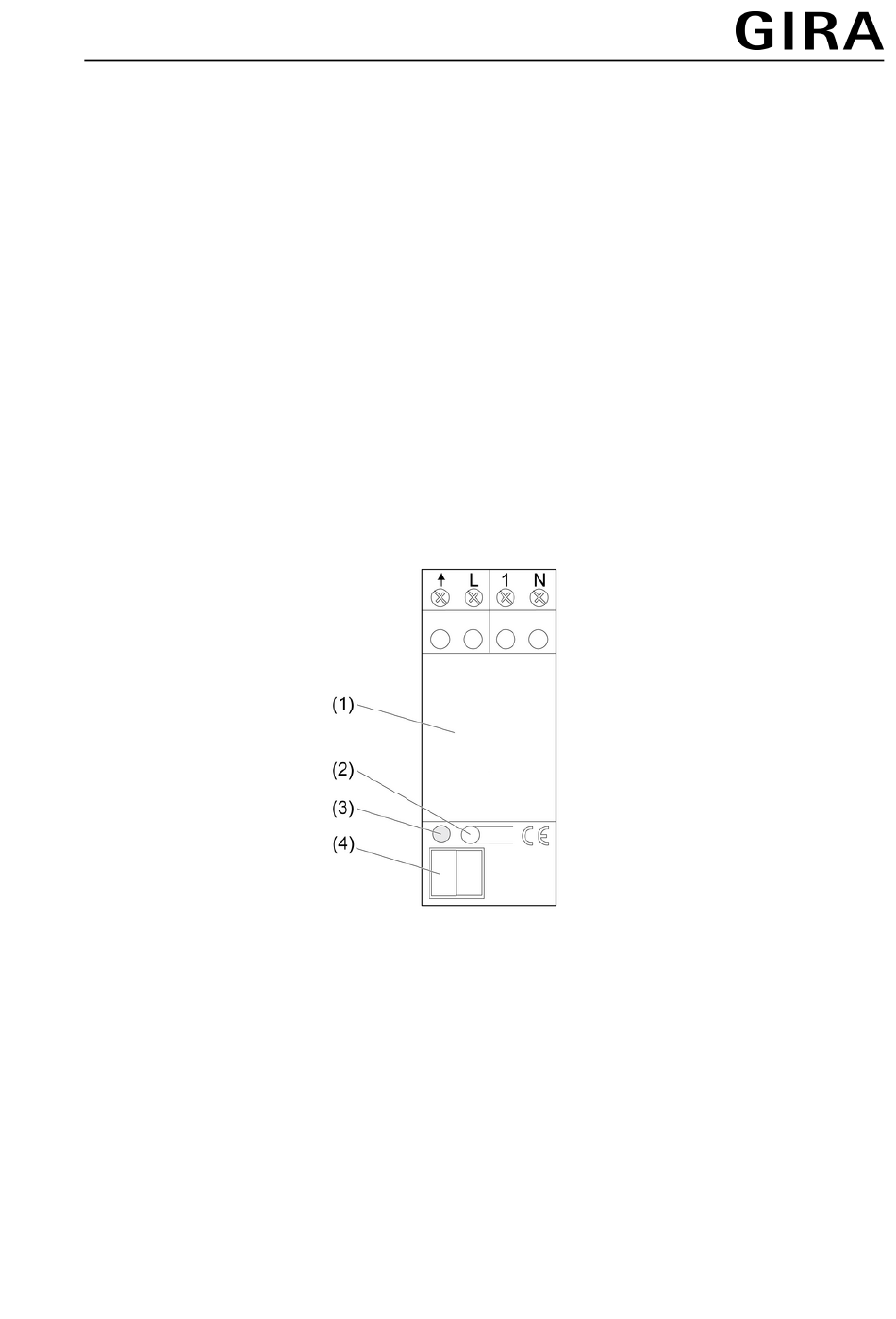

2 Conception de l'appareillage
(1) Actionneur de commutation/à poussoir
(2) Touche de programmation
(3) LED
(4) Borne de raccordement du câble de bus
3 Fonctionnement
Usage conforme
-
Commutation à commande radio de lampes à incandescence, lampes à fluorescence,
lampes halogènes HT et transformateurs Tronic et inductifs avec lampes halogènes.
-
Fonctionnement avec émetteur radio approprié en association avec le récepteur REG ou
via les postes auxiliaires
-
Convient pour un fonctionnement combiné jusqu'à la puissance totale indiquée (caractéris-
tiques techniques)
-
Intégration dans le distributeur monté sur rail selon DIN EN 60715
32549912
10499115 I01
Figure 1
12.07.2011
1/5
