Conseils de structure et d'utilisation

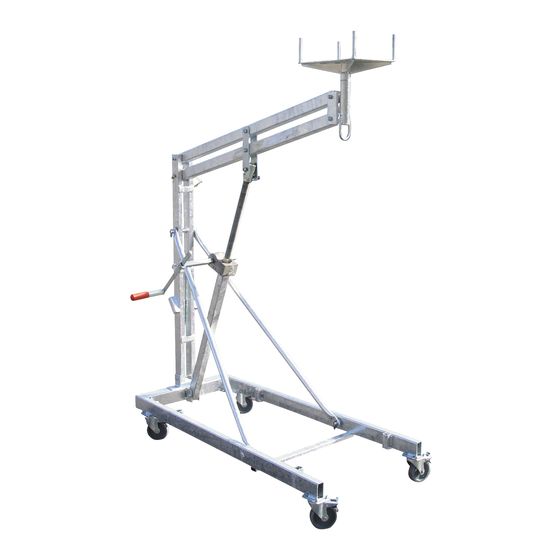

The M
M lifting jack serves for lifting or lowering components
and loads with assembly works on building sites. Il ne faut lever
que des charges verticales (perpendiculaires à l'appareil).
Avec les poutres en acier de Appareil de levage par exemple ou les purlins en
bois peut être le millimètre-exact aligné. Le poids est tourné vers le haut ou vers
le bas au moyen de manivelle dans la transmission selflocking d'axe. Le Appareil
de levage est équipé des rouleaux de pivot, si bien qu'il puisse être confortable-
ment déplacé à l'état non chargé vers la position de préhension d'une charge.
Lorsqu'il est chargé, il doit être déplacé (uniquement) dans le sens longitudinal
ce qui permet d'aligner avec précision les pièces de construction.
Note générale
Seulement des composants dans le mode parfait et le matériel initial
peuvent être utilisés. Cela doit être contrôlé avant toute utilisation. Veuillez
ne pas utiliser l'élévateur à bras en porte-à-faux avant qu'il n'est été remis
en état de manière appropriée. Le Appareil de levage doit être utilisé
seulement selon le but destiné. Toute autre utilisation abusive est interdite.
Les règles pour la prévention des accidents doivent être observées.
Données techniques
Hauteur de levage ..........................1,10 - 2,75 m
avec l'adaptateur ..........................1,36 - 3,00 m
Fourchette de masse légère ..36 x 21 x 11,5 cm
Dimensions totales plié ......1,59 x 0,81 x 0,63 m
Capacité porteuse ....................................600 kg
(En cas d'utilisation de deux appareils: ..............
............................................2 x 450 kg = 900 kg)
Complètement ............................................86 kg
Manivelle, porteuse ..........................Ref. 12361
Adaptateur ........................................Ref. 12374
Appareil de levage
hauteur 1,10 m - 2,75 m
fourchette d'entête
stand
manivelle
10.07.2014
Typ: KAL 275
Ref. 12373
hauteur 1,36 m - 3,00 m
adaptateur
boucle
bras de levage
axe
transmission d'axe
appui verticaux
piètement
A-BAU
02054
geprüfte
Sicherheit
