Sommaire des Matières pour Olympus DELTA

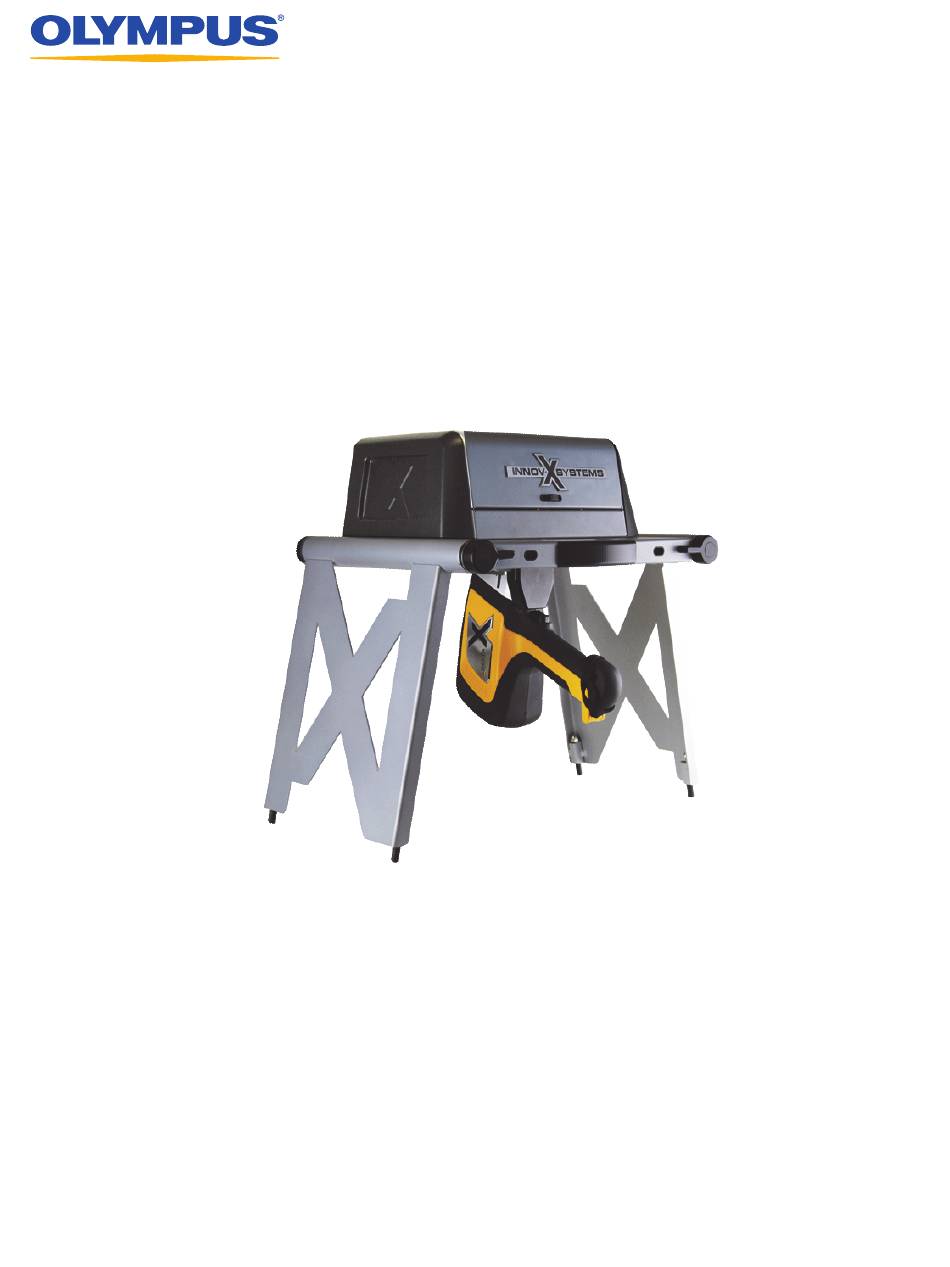

- Page 1 DELTA Poste de travail portable Guide de démarrage Version internationale 103158-01FR [U8020712]— Révision A Janvier 2013...
-
Page 2: Table Des Matières
Veuillez consulter le manuel de l’utilisateur DELTA (réf. : 103201) pour de plus amples renseignements. 1. Vue d’ensemble de l’appareil Le Poste de travail portable DELTA est composé d’un établi robuste et complètement blindé permettant l’analyse sur table ou à distance. Il comprend : •... -
Page 3: Accessoires
Information sur la radioprotection Le Poste de travail portable DELTA est un système sécuritaire et fiable lorsqu’il est utilisé selon les techniques d’analyse et les procédures de sécurité recommandées. Le niveau de rayonnement dans la zone située à l’extérieur du poste de travail fermé... -
Page 4: Structure Du Système De Verrouillage De Sécurité
Structure du système de verrouillage de sécurité Cette fonction obligatoire fait du Poste de travail portable DELTA un système à rayons X à faisceau fermé. Pour créer une chambre d’analyse qui protège l’utilisateur contre les rayonnements, le couvercle doit être complètement fermé sur la plate-forme d’analyse. -
Page 5: Capteur Logiciel De Proximité
Encombrement du poste de travail Le Poste de travail portable DELTA pèse 8,9 kg, incluant l’adaptateur de sonde, l’analyseur et la batterie. Pour calculer l’encombrement minimal de l’établi, ajoutez au moins 5,1 cm à sa largeur de 52,1 cm et à sa profondeur de 37,5 cm. -
Page 6: Dimensions De La Chambre D'analyse
Vous pouvez utiliser soit la batterie Li-ion extractible (standard) ou un adaptateur c.a. (en option). Vous pouvez aussi utiliser la station d’accueil de l’appareil DELTA ou un chargeur de batterie standard à proximité du poste de travail. 6 Aménagement de l’espace de travail... -
Page 7: Ouverture De La Station D'analyse 7
103158-01FR [U8020712], Rév. A, Janvier 2013 Ces deux accessoires de chargement nécessitent une source d’alimentation c.a. 4. Ouverture de la station d’analyse Pour ouvrir la station d’analyse Pour éviter d’endommager l’équipement, assurez-vous de disposer de suffisamment d’espace lorsque vous ouvrez l’établi (voir la section 3.1 à... -
Page 8: Configuration Du Poste De Travail
Connecteur à 16 broches Figure 5-1 Adaptateur de sonde Assurez-vous que la fenêtre de mesure du DELTA et la surface de l’adaptateur de sonde (voir la Figure 5-2 à la page 9) soient au niveau. 8 Configuration du poste de travail... - Page 9 Fenêtre de mesure DELTA Figure 5-2 Fenêtre de mesure du DELTA au niveau avec la surface de l’adaptateur de sonde Serrez les deux vis à serrage manuel, tout en vous assurant que la fenêtre de mesure et la surface de l’adaptateur de sonde restent au niveau.
- Page 10 103158-01FR [U8020712], Rév. A, Janvier 2013 Grande encoche du dispositif de verrouillage Grande ailette de l’adaptateur de sonde Figure 5-4 Alignement avec le dispositif de verrouillage Assurez-vous que la surface de l’adaptateur de sonde et le fond de la chambre d’analyse sont au niveau. Tournez doucement l’assemblage analyseur-adaptateur dans le sens antihoraire jusqu’à...
- Page 11 15 broches Figure 5-7 Panneau E-S de la station d’analyse Branchez le connecteur miniature USB B du câble USB dans le port de données du DELTA (voir la Figure 5-8 à la page 11). Figure 5-8 Connecteur miniature USB B branché dans le port de données de l’analyseur Branchez le connecteur USB A du câble USB dans un des ports USB du PC.
-
Page 12: Information Importante - Veuillez Lire Avant L'utilisation
Information importante — Veuillez lire avant l’utilisation Utilisations prévues Le Poste de travail portable DELTA est conçu pour identifier et analyser les éléments contenus dans les échantillons inspectés, du magnésium à l’uranium (de Mg à U), selon le modèle sélectionné. -
Page 13: Directive Rohs Chinoise
(EFUP) ne doit pas être interprétée toute application particulière. comme la période de fonctionnement Olympus se réserve le droit de modifier tout produit sans avoir l’obligation de et de performance adéquats du modifier de la même façon les produits déjà fabriqués. - Page 16 NOTES...
