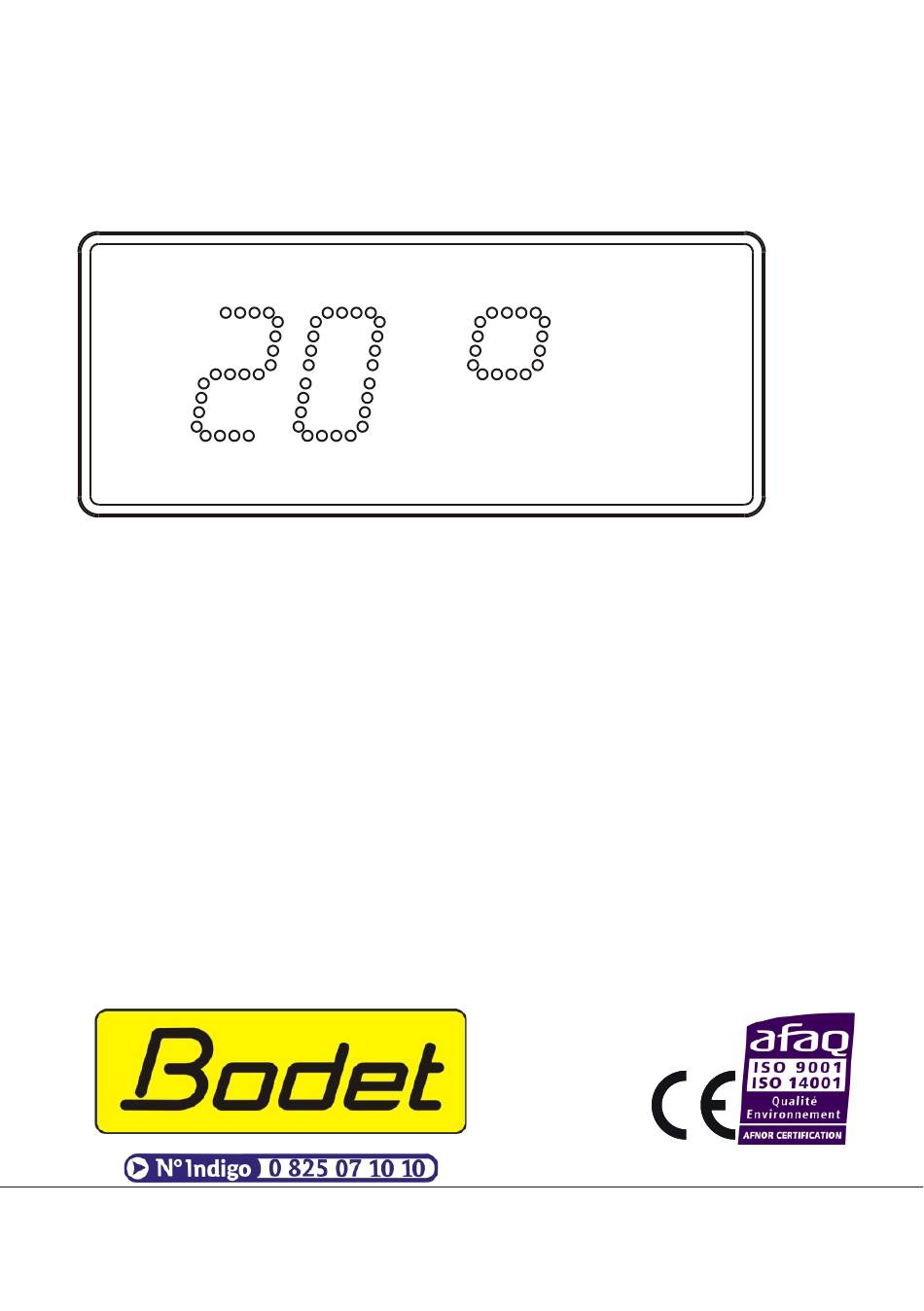

- Page 1 Style 7T Afficheur température INSTRUCTIONS D’INSTALLATION ET DE MISE EN SERVICE B.P. 1 49340 TRÉMENTINES FRANCE Tél. : 02 41 71 72 00 Fax : 02 41 71 72 01 www.bodet.fr Réf.: 606274 D S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur.
-
Page 2: Table Des Matières
Table des ma tiè res 1) VÉRIFICATION INITIALE ..... 3 2) RÈGLES POUR LA SÉCURITÉ : ....4 3) INSTALLATION DES AFFICHEURS STYLE. -
Page 3: Vérification Initiale
1) VÉRIFICATION INITIALE - Dans son emballage d’origine, chaque afficheur Style est livré clipsé sur son support mural, avec une pochette de 1,5 mm maxi nettoyage (chiffon imprégné anti-statique), 5 mm maxi un sachet contenant 3 vis, 3 chevilles de fixation. -
Page 4: Règles Pour La Sécurité
(afin de ne pas perturber la communication entre l’afficheur et la sonde). - Ce produit doit être installé dans un environnement résidentiel, commercial ou industrie légère. La société Bodet décline toute responsabilité en cas d’accident résultant d’une utilisation non conforme aux précédentes prescriptions. -
Page 5: Installation Des Afficheurs Style
3) INSTALLATION DES AFFICHEURS STYLE - Accrochage mural : fixer le support (A) à l’emplacement choisi, à l’aide des 3 chevilles et 3 vis fournies. - Accrochage sur potence verticale ou en drapeau : le support (A) s’adapte à la potence simple face réf. -
Page 6: Raccordement De La Sonde Température
4) RACCORDEMENT DE LA SONDE TEMPÉRATURE La distance maximale du câble entre l’afficheur et la sonde de température est de 100 mètres. Avant toute installation, prévoir le cheminement du câble de la sonde de température et mesurer la longueur de câble nécessaire jusqu’à... -
Page 7: Emplacement Des Touches "Select" Et
- Introduire la sonde de température après avoir préalablement rempli au 3/4 le doigt de gant de graisse. La sonde de température doit être introduite dans le doigt de gant avec de la graisse classique afin d’assurer une bonne conduction thermique. - La prise de température est réalisée dans le tuyau de refoulement correspondant à... -
Page 8: Réglage De La Luminosité
8) RÉGLAGE DE LA LUMINOSITÉ - Le réglage de luminosité peut être effectué lorsque l’afficheur Style est en fonctionnement normal, c’est-à-dire lorsqu’il ne se trouve ni dans le menu de configuration, ni dans le menu de mise à l’heure. - Les appuis successifs sur la touche “+” permettent de sélectionner directement, parmi quatre niveaux proposés, la luminosité...
