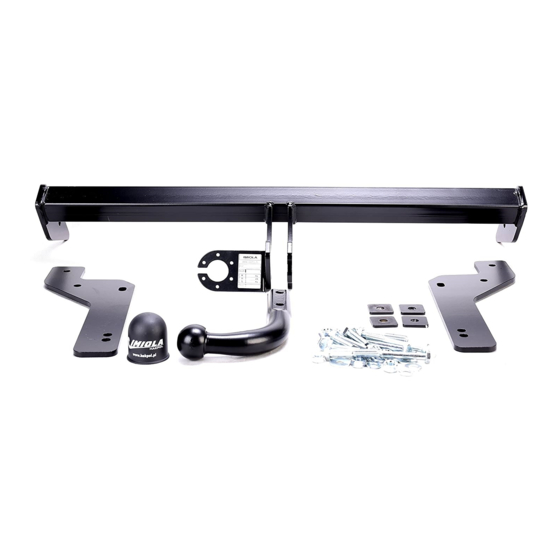

Manuels Connexes pour Imiola HAK-POL C/036
Sommaire des Matières pour Imiola HAK-POL C/036
- Page 1 05/2008 - CITROEN BERLINGO XL PEUGEOT PARTNER II C/036 Cat. No. E20-55R-01-3044 8,69kN 65Kg 1600Kg MAX kg MAX kg D (kN) = x 0,00981 MAX kg MAX kg...
- Page 2 PRZEKRÓJ A-A max. 100 max. max. Należy zagwarantować przestrzeń L’espace libre doit etre garanti swobodną według załącznika VII, conformement a l’annexe VII, rysunek 25a/b Regulaminu EKG illustration de la reglements ONZ 55.01 przy dopuszczalnym 55.01 CE pour un poids total en ciężarze całkowitym pojazdu.
- Page 3 Pkt. 1 Nakrętka M10 ; Nut Podkł. spręż.10,2 ; Spring Washer Podkł. okr. pow. 10,5 ; Plain Washer Pkt. 2 Śruba M12x45-8.8 ; Bolt Nakrętka M12 ; Nut Podkł. spręż.12,2 ; Spring Washer Podkł. okr. 13 ; Plain Washer Pkt. 1 Nakrętka M10 ;...
- Page 5 • Odkręcić koło zapasowe. • Nałożyć elementy C i D na wystające śruby w podłużnicach, (po uprzednim zdemontowaniu wsporników) - lekko skręcić nakrętkami M10 (pkt 1). • Przykręcić belkę zaczepu A do elementów C i D stosując wsporniki E i F śrubami M10x50 8.8 (pkt 3) oraz śrubami M10x50 8.8 (pkt 2).
- Page 6 M10x50 x1 10,2 x1 Ø30xØ10,5x3 M10 x1 M12x45 x2 10,2 x2 Ø30xØ10,5x3 M10 x2 M10x50 x1 10,2 x1 Ø30xØ10,5x3 M10 x1 M12x45 x2 10,2 x2 Ø30xØ10,5x3 M10 x2...
- Page 7 12,2 x2 13 x2 M12 x2 12,2 x2 13 x2 M12 x2 M12x70x2 12,2 x2 13 x2 M12 x2...
