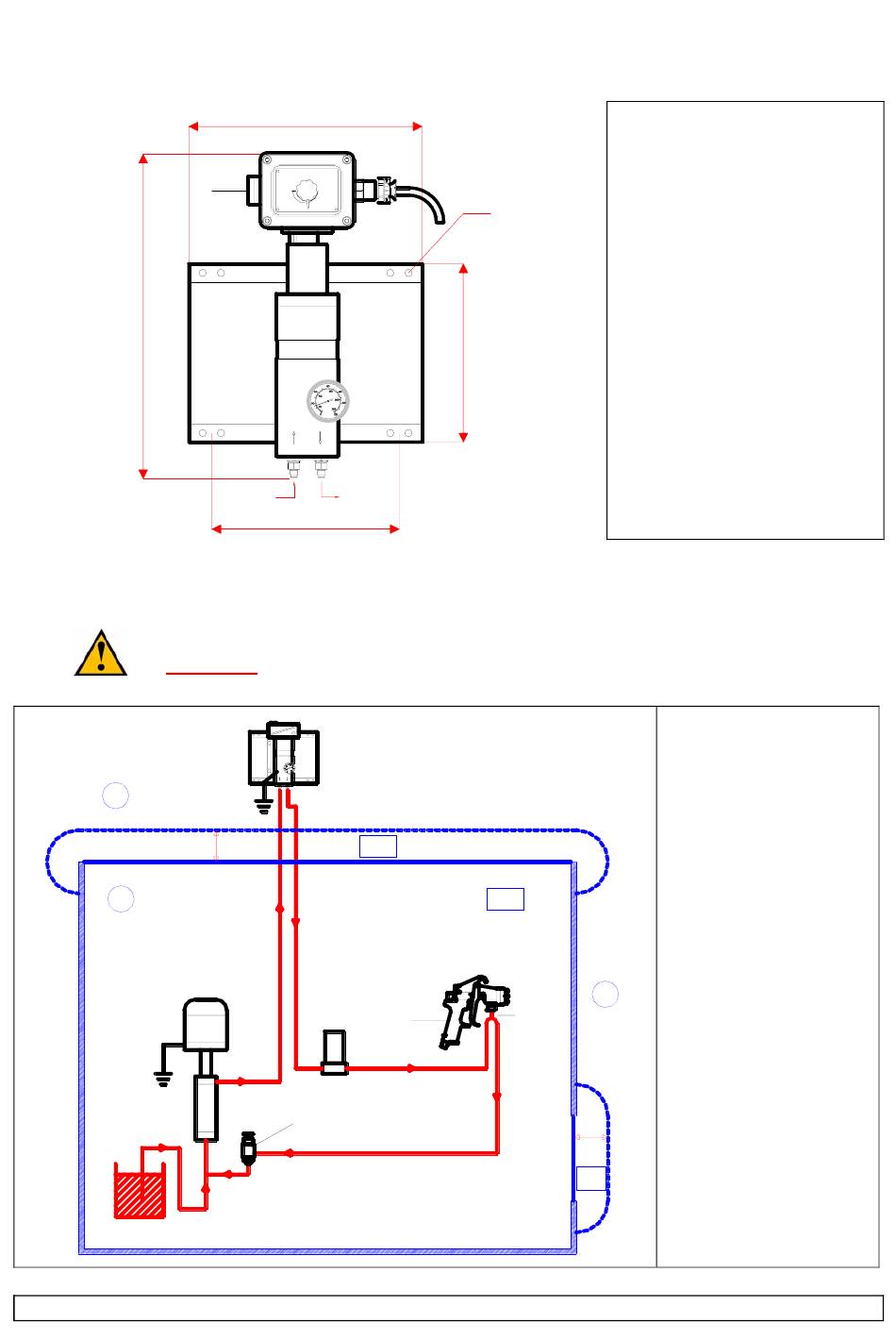

6. ENCOMBREMENT

C

7. INSTALLATION

Les réchauffeurs HP 60 / HP 61 / BP 60 doivent impérativement être montés
en dehors de la zone explosive.
B
A
KREMLIN
A
(1) (2)
D
1m
C
D
H
E
B
Z2
Z1
G
F
Page 6
Réchauffeur sur support mural
Encombrement
A - 360 mm
B - 305 mm
C - 390 mm
D - 252 mm
E - ∅ 10 mm
(1) - entrée produit
(2) - sortie produit
Légendes :
A - Zone explosive
zone 1 (Z 1)ou zone
2 (Z 2) : cabine de
peinture
B - Zone non explosive
C - Pompe
D - Filtre
B
E - Réchauffeur HP / BP
F - Pistolet
G - Té de circulation
H - Vanne de circulation
ou régulateur de
1m
retour
Z2
Manuel : 573.166.111
