Electric Guitar Kit T-Style
Guitare en kit
notice d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour thomann Harley Benton Electric Guitar Kit T-Style

Sommaire des Matières pour thomann Harley Benton Electric Guitar Kit T-Style

  • Page 1 Electric Guitar Kit T-Style Guitare en kit notice d'utilisation...
  • Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 16.02.2018, ID : 115991...

  • Page 3: Table Des Matières

    Table des matières Table des matières Consignes de sécurité......................4 Étendue de la livraison......................5 Instructions d’assemblage....................6 3.1 Découpage de la tête..................... 6 3.2 Vernissage du corps et du manche................7 3.3 Montage des mécanismes................... 8 3.4 Montage des guides cordes..................10 3.5 Montage du manche de la guitare.................

  • Page 4: Consignes De Sécurité

    Consignes de sécurité Consignes de sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à...

  • Page 5: Étendue De La Livraison

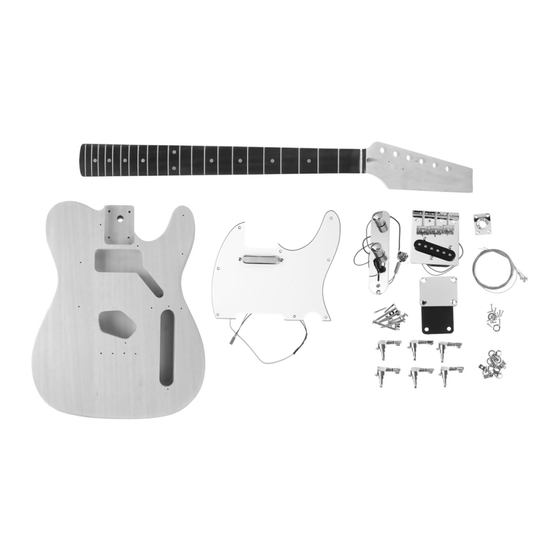

    Étendue de la livraison Étendue de la livraison Merci d’avoir porté votre choix sur cette guitare en kit. Toutes les pièces en bois, le matériel et les composants électriques sont contenus dans ce paquet. L'illustration suivante présente les différents composants inclus dans la livraison. L'assemblage est décrit en détail dans les sections suivantes.

  • Page 6: Instructions D'assemblage

    Instructions d’assemblage Instructions d’assemblage Outils et matériaux utiles Préparez les outils et matériaux suivants pour l'assemblage de la guitare : Tournevis cruciforme Maillet en caoutchouc Clé polygonale Pince Vernis et accessoires Limes à aiguille Papier abrasif Le corps et le manche doivent impérativement être vernis avant l'assem- blage.

  • Page 7: Vernissage Du Corps Et Du Manche

    Instructions d’assemblage 3.2 Vernissage du corps et du manche Vernissage du corps Le bois massif du corps de la guitare est vitrifié et préparé pour différents types de vernis. Les magasins de bricolage et d'accessoires automobiles proposent un large choix de vernis en aérosols pouvant être utilisés sans aucune connaissance particu- lière.

  • Page 8: Montage Des Mécanismes

    Instructions d’assemblage 3.3 Montage des mécanismes Insérez les mécanismes d'accordage à partir de l'arrière de la tête dans les trous prévus. Orientez les mécanismes de façon à ce que les chevilles soient verticales par rapport au bord supérieur de la tête. Fixez les mécanismes d'abord à...
  • Page 9 Instructions d’assemblage Retournez le manche et fixez tous les mécanismes d'accordage à la main sur la face avant de la tête à l'aide des rondelles et des écrous fournis. Serrez les écrous sur la face avant avec une clé adaptée, puis les vis de fixation des mécanismes sur la face arrière.

  • Page 10: Montage Des Guides Cordes

    Instructions d’assemblage 3.4 Montage des guides cordes Vissez les deux guides cordes sur la partie avant de la tête dans les trous prévus à cet effet sous les mécanismes. Le guide corde présentant l'entretoise plus importante doit être placé dans l'alésage le plus proche du sillet. Veillez à...

  • Page 11: Montage Du Manche De La Guitare

    Instructions d’assemblage 3.5 Montage du manche de la guitare Posez le corps sur une surface de travail adaptée. Utilisez un support souple pour éviter d'endommager la surface. Insérez le manche dans la fraisure du manche. Uti- lisez un ciseau à bois aiguisé ou une toile émeri pour l'ajuster si nécessaire. Faites très attention lors de l'enlèvement de matière.
  • Page 12 Instructions d’assemblage Tournez la guitare, posez la plaque de fixation sur les quatre trous de vis situés au dos du corps, puis vissez les quatre vis à bois longues fournies dans les trous de la plaque de fixation dans le corps et le manche jusqu'à ce que l'assemblage soit fixe. Guitare en kit...

  • Page 13: Câblage Des Potentiomètres, Des Micros Et Du Commutateur

    Instructions d’assemblage 3.6 Câblage des potentiomètres, des micros et du commutateur Le câblage entre les micros et le potentiomètre s'effectue via des connecteurs. Introduisez le connecteur du micro du chevalet comme le montre les illustrations par l'ouverture via la conduite de câble pour les faire passer dans l'ouverture du poten- tiomètre.
  • Page 14 Instructions d’assemblage Introduisez le câble de mise à la terre des cordes (dénudé, sans connecteur) via la conduite pour le faire passer par l'ouverture du potentiomètre jusqu'à l'ouverture destiné au micro du chevalet. Sortez ensuite le câble par l'alésage jusqu'à obtenir un contact suffisant avec la sur- face métallique lors du montage du chevalet.
  • Page 15 Instructions d’assemblage Posez le corps sur une surface de travail adaptée. Utilisez un support souple pour éviter d'endommager la surface. Insérez le chevalet avec le micro comme le montre l'illustration dans le fraisage du corps. Veillez à ce que le micro se trouve au milieu du trou et soit aligné sur les trous de vis prépercés.

  • Page 16: Montage Du Pickguard, De La Prise De Sortie Et Du Potentiomètre

    Instructions d’assemblage 3.7 Montage du pickguard, de la prise de sortie et du potentiomètre Ajustez d'abord la largeur de l'ouverture du manche de la guitare au niveau du pick- guard avec une lime à aiguille et/ou du papier abrasif. Faites attention aux positions des trous de fixation du pickguard ! Introduisez le câble du micro du manche dans l'ouverture du potentiomètre.
  • Page 17 Instructions d’assemblage Placez le pickguard sur la partie avant du corps de façon à ce que le micro du manche se trouve dans l'ouverture prévue à cet effet. Vissez le pickguard au corps comme indiqué sur l'illustration suivante à l'aide des vis fournies. Connectez les connecteurs du micro et ceux du potentiomètre.
  • Page 18 Instructions d’assemblage Placez le support de la prise de sortie et contrôlez le dépassement de celle-ci. La prise doit dépasser du support de façon à ce qu'elle puisse être suffisamment vissée avec l'écrou fourni et ne dépasse que d'une distance minimale. Si nécessaire, corrigez le dépassement en tournant le contre-écrou intérieur.

  • Page 19: Montage De L'attache De Sangle

    Instructions d’assemblage 3.8 Montage de l'attache de sangle Vissez les attaches de sangle dans les trous prépercés du corps comme indiqué. Electric Guitar Kit T-Style...

  • Page 20: Cordes, Courbure Du Manche, Action Et Micro

    Instructions d’assemblage 3.9 Cordes, courbure du manche, action et micro Montage des cordes Les cordes sont enfilées au niveau du chevalet vers l'avant en passant par le pontet correspondant. Enroulez l'extrémité de la corde plusieurs fois autour du mécanisme et tendez chaque corde d'abord fermement. Veillez à ce que les cordes soient bien positionnées dans le sillet de tête correct ainsi que dans le guide corde correspon- dant.
  • Page 21 Instructions d’assemblage Ajustement de la courbure du manche Le manche est équipé d'une tige de tension en acier permettant de régler individuel- lement la courbure du manche en fonction de vos habitudes de jeu. Une fois l'accordage effectué, contrôlez la courbure du manche en jouant la corde Mi grave au niveau de la première et de la douzième case.
  • Page 22 Instructions d’assemblage Ajustement de l'action Une fois que le manche dispose de la courbure souhaitée, vous pouvez ajuster l'ac- tion en fonction de vos habitudes de jeu au moyen des vis de chaque pontet. Plus l'action est basse, plus les cordes sont faciles à pincer, toutefois cela peut engendrer de légers bruits parasites lors du jeu.
  • Page 23 Instructions d’assemblage l'avant (hauteur trop basse) ou vers l'arrière (hauteur trop élevée). Écoutez la hauteur des deux notes et effectuez un réglage progressif jusqu'à ce qu'elles correspondent. Vous pouvez également ajuster la justesse de l'octave à l'aide d'un accordeur. La hau- teur de la note en douzième case doit être identique à...

  • Page 24: Protection De L'environnement

    Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recy- clés.

  • Page 25: Remarques

    Remarques Electric Guitar Kit T-Style...
  • Page 26 Remarques Guitare en kit...
  • Page 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
