- Page 1 MANUEL TENVIS IP CAMERA FR H264 : IPROBOT3 – IP391WHD – Mini Robot2 Manuel de l’utilisateur Révision 2 – Avril 2013 – V 2.0.7.3 BY HDS-STORE.COM (E.G.)
- Page 2 1.3 Installation du logiciel des outils de la caméra IPROBOT3 1.4 Exécuter le logiciel IPROBOT3 Camera Tools 1.5 Connexion de votre caméra IPROBOT3 à votre réseau LAN (Local Area Network) 1.5.1 Information importante sur les contrôles ActiveX de Microsoft 1.6 Contrôles opérateur – Fonction de base de la caméra 1.6.1 Commandes panoramique/inclinaison (P/T)
-
Page 3: Lntroduction Et Sécurité
Avant d’installer et d’utiliser la caméra, veuillez lire consciencieusement toutes les instructions de sécurité figurant ci-dessous. Environnement d’installation La caméra IPROBOT3 est conçue pour être utilisée en intérieur. Le fabricant et le distributeur n’assument aucune responsabilité pour tout endommagement occasionné par l’utilisation de l’appareil à l’extérieur. -
Page 4: Aperçu Du Produit

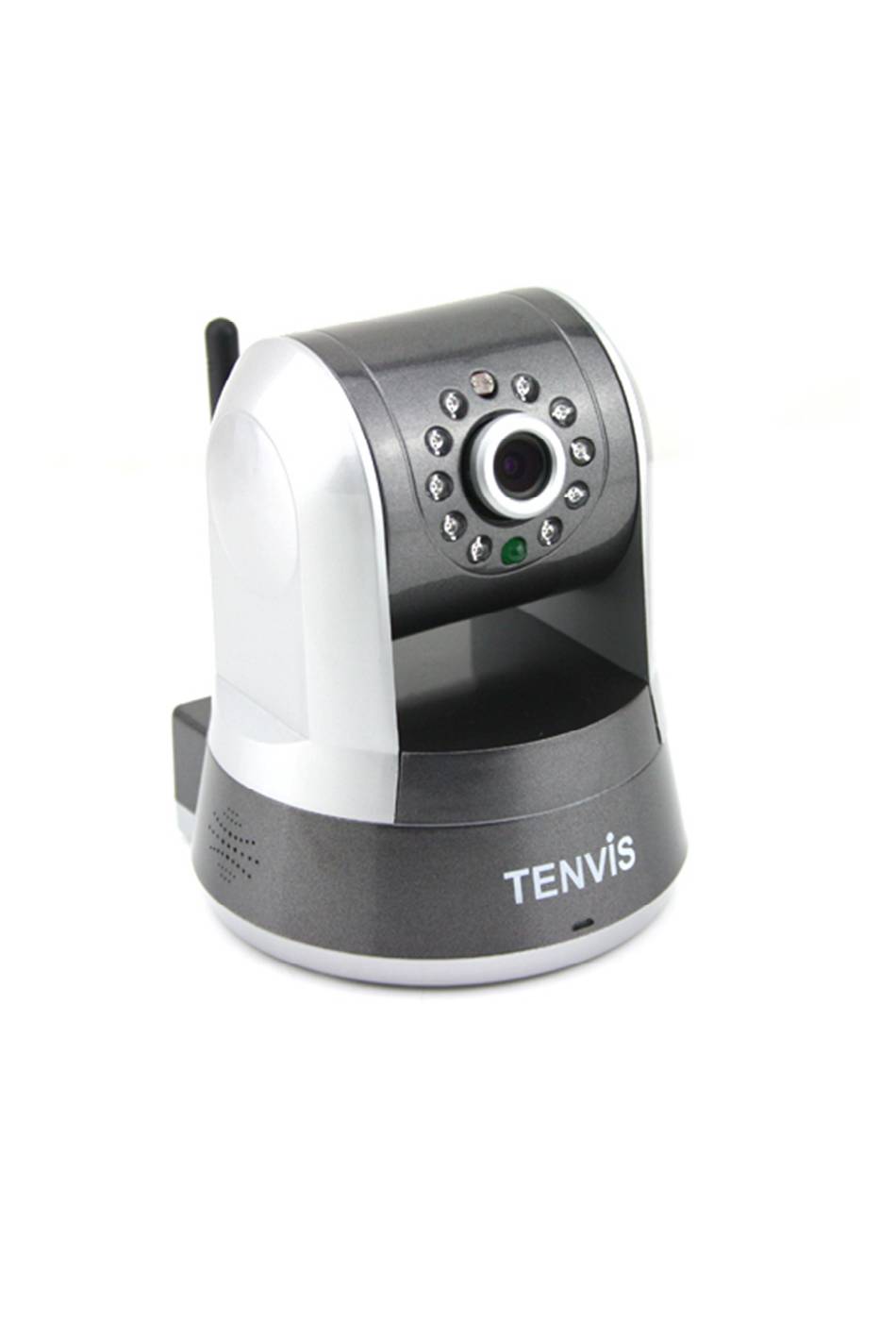

H264. L’emplacement Micro SD permet l’enregistrement vidéo. L’IPROBOT3 est basé sur la norme TCP/IP. Il contient un serveur Web en son intérieur qui est compatible avec les navigateurs Web modernes, ce qui facilite la gestion et la maintenance de votre dispositif et contribue à... -
Page 5: Nous Configurons Pour Vous
Câblage 1. Visser et orienter l’antenne vers le haut. 2. Brancher le câble d’alimentation sur une prise et le câble réseau sur votre routeur/box ADSL. NOUS CONFIGURONS POUR VOUS Vous n’êtes pas familier avec l’environnement informatique et vous ne savez pas ce qu’est une adresse IP et un port ! HDS-STORE s’occupe de tout ! Contacter nous au 04 86 58 24 44 ou par Email sur contact@hds-store.com et nous prendrons le contrôle à... -
Page 6: Vision Avec Un Iphone - Application Tenvis P2P
Vision avec un Iphone – Application Tenvis P2P 1. Télécharger TENVIS P2P depuis App Store 2. Appuyer sur “Add Camera”. 3. Sélectionner la camera trouvé sur votre réseau ou appuyer sur le bouton « QRCode »pour scanner le QR code qui se trouve sur la boite ou le derrière de la caméra. -
Page 7: Vision Avec Android - Application Tenvis P2P
Vision avec Android – Application Tenvis P2P Télécharger TENVIS P2Pdepuis Google Play ou depuis le site TENVIS http://www.tenvis.com/download 1. Lancer TENVIS P2P et cliquer sur “Click here to add camera”. 2. Cliquer sur « Search »pour rechercher votre camera sur le réseau... - Page 8 3. Si la recherche échoue, Veuillez cliquer sur “Scan” pour scanner le QR code qui se trouve sur la boite ou le derrière de la caméra. Vous pouvez aussi le rentrer manuellement. Donner un nom à votre camera ainsi que le mot de passe par défaut qui est admin Security code : admin 4.
- Page 9 5. Appuyer sur ,puis sur “Edit Camera” et“Advanced setting”Pour configurer votre Wifi. 6. Cliquer sur “Manage Wi-Fi Network.” 7. Choisir votre réseau sans fil et rentrer le mot de passe Wifi. Vous pouvez maintenant enlever le câble. 8. Changer le mot de passe de votre camera dans le menu « Advanced menu.
-
Page 10: Visualisation Depuis Un Pc
Visualisation depuis un PC 1. Télécharger et installer le logiciel H264 Search sur votre PC depuis www.hds-store.com ou http://www.tenvis.com/download 2. Lancer le logiciel 3. Vous pouvez ici configurer vos réglages réseau. Si vous n’êtes pas familier avec les réglages réseau nous vous conseillons de cocher la case « Get IP by DHCP » Valider vos changement en indiquant le mot de passe : admin et cliquer sur «... - Page 11 ensuite se connecter sur votre box/routeur pour ouvrir le port sur l’adresse IP que vous aurez attribué. Comme il existe une infinité de routeur et de box ADSL nous vous conseillons de vous referez au manuel de configuration de votre BOX ou routeur ADSL/Fibre. NOUS CONFIGURONS POUR VOUS Vous n’êtes pas familier avec l’environnement informatique et vous ne savez pas ce qu’est une adresse IP et un port ! HDS-STORE s’occupe de tout !
- Page 12 Cliquer sur pour accéder au menu de configuration.
- Page 13 Status système : Affiche des informations sur le produit. Heure Appareil : Permet de régler l’heure de la caméra et d’activer le réglage automatique de l’heure avec un serveur de temps. Gestion des utilisateurs : Vous pouvez créer et modifié des utilisateurs sur le produit et leur donner des droits différents. NOUS VOUS CONSEILLONS DE CHANGER LE MOT DE PASSE ADMIN POUR DES RAISONS DE SECURITE.
- Page 14 Vitesse : Vous pouvez régler la vitesse de déplacement de la caméra. Direction : Cliquer sur inverser si vous avez installé la caméra à l’envers (plafond) pour inverser les directions Autres Paramètres : Interval Photo : Spécifie l’intervalle de temps entre chaque photo. Redémarrage Auto : Définir l’heure de redémarrage du produit RTSP : Cochez pour ne pas activer le mot de passe lors d’une session RTSP ONVIF : Cochez pour ne pas activer le mot de passe lors d’une session ONVIF...
- Page 15 Réseau : IP et Port : Type adresse : Automatique / DHCP : L’adresse de la caméra est donné par le routeur ou box ADSL. Manuel : Spécifié chacun des paramètres manuellement en fonction de votre configuration. Port : Par défaut 8001 Spécifier un numéro de port.
- Page 16 La liste des noms de domaine supporté est mis jour par le fabricant. Tenvis vous propose d’utiliser un nom de domaine en Tenvis.org DDNS Fournisseur : sélectionner Tenvis.org et cliquer sur register.
-
Page 17: Smtp Email
ALARME : SMTP EMAIL : Activer alerte email : Pour envoyer des emails sur alarme cochez cette case et configurer vos paramètres de messagerie. Les paramètres de messagerie dépendent de votre FAI et du fournisseur de services Email (ex : Yahoo et Gmail). - Page 18 Détection de mouvements : Maintenez la touche contrôle enfoncé pour dessiner la zone de détections Sensibilité : Régler le niveau de sensibilité 0 = Peu sensible 5 = très sensible Notification client : Affiche un icone d’alarme quand vous êtes connecté avec Internet Explorer. (Les vidéos sont enregistrées sur NAS, Micro SD ou ordinateur selon la configuration.
- Page 19 Détection Sonore : Vous pouvez activer ou désactiver la détection sonore Vous pouvez régler le niveau de sensibilité du micro. Actions associés : Sélectionner les actions a effectué en cas de détection sonore Comme pour les détections de mouvements vous pouvez régler le calendrier de détection sonore.
- Page 20 Affichage moniteur OSD : Vous pouvez ici personnaliser la couleur et choisir la position des informations que la caméra affiche sur la page de vision en Direct. Masquage Vidéo : Vous pouvez masquer des zones dans l’image afin de les rendre privé. Pour cela sélectionner la couleur du masque et maintenez la touche contrôle enfoncé...
- Page 21 Qualité vidéo : La caméra propose trois flux différent. Vous pouvez configurer chaque flux et modifier sa qualité et la bande passante utilisée par le produit ainsi que le nombre d’image par seconde etc… Ces réglages sont pour les experts.
- Page 22 ENREGISTREMENT SD ET NAS Enregistrement SD : Vous pouvez définir ici les paramètres d’enregistrement sur la carte Micro SD comme le poids des fichiers, leur durée etc… afin d’économiser de l’espace disque. Vous pouvez aussi régler un planning d’enregistrement en activant le calendrier. L’audio augmente de 20% la taille des fichiers enregistré.
- Page 23 Activer ou désactiver stockage réseau Sectionner le Protocol de communication entre la caméra et la NAS. CIFS/SAMBA Net File System Compte et mot de passe : Ce sont ceux que vous avez configuré sur votre serveur NAS. Ce ne sont pas ceux de la caméra ! IP : renseigner ici l’adresse de votre serveur NAS Sous répertoire : indiquer ici le répertoire d’enregistrement sur votre NAS Mode : Sélectionner votre mode de fonctionnement...
-
Page 24: Relecture Depuis Votre Smartphone Tablette
Le Player se trouve sur le CD ou sur notre site www.hds-store.com ou sur le site de Tenvis www.Tenvis.com Relecture depuis Votre Smartphone Tablette : Vous pouvez aussi accéder aux relectures des images depuis votre application Tenvis P2P disponible pour Smartphone et tablette. VERSION 1.2.7.3 BY Etienne GOUGNOT...
