Sommaire des Matières pour QSC Q-SYS

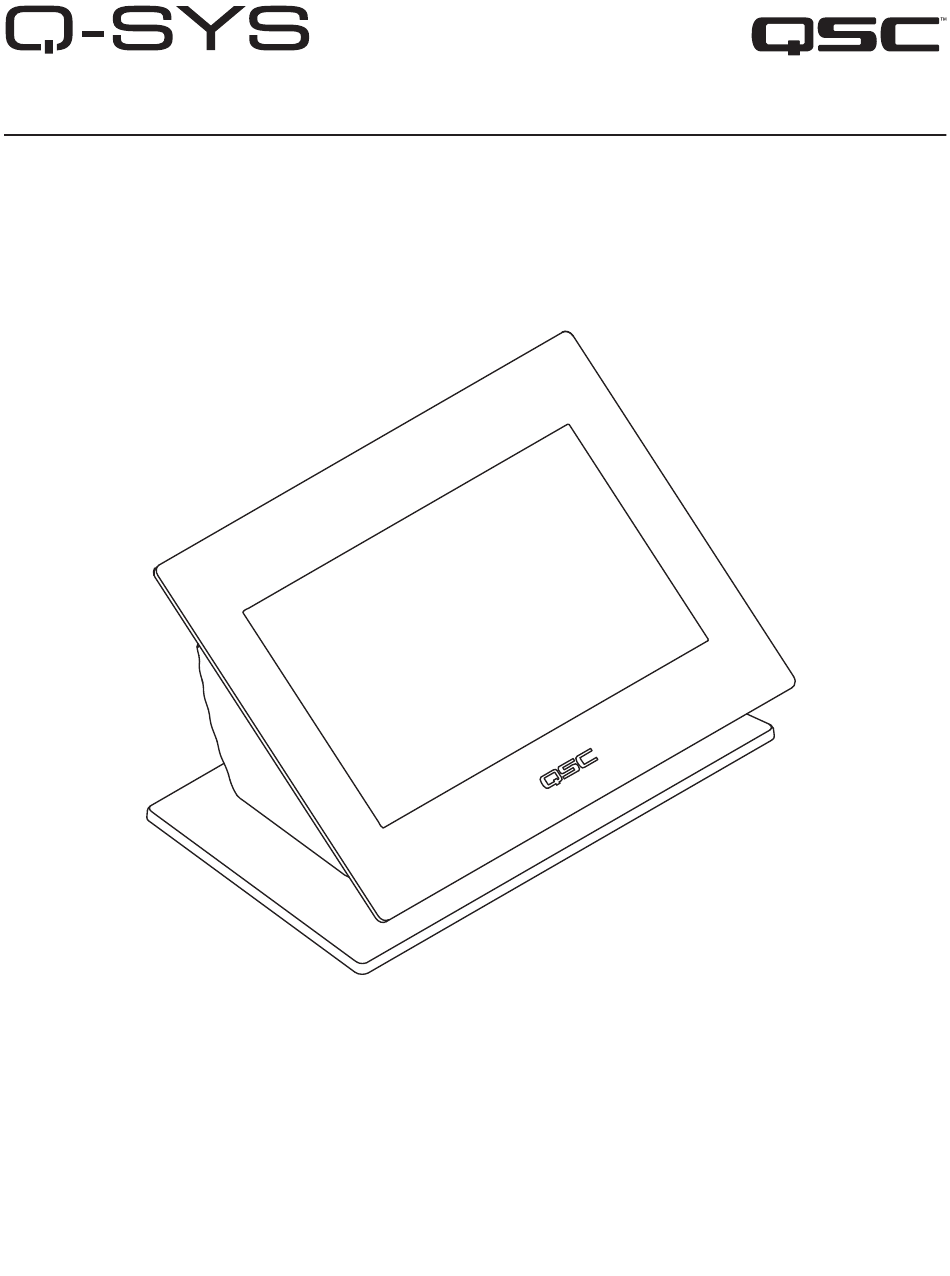

- Page 1 ™ Guide d’installation du matériel Contrôleur à écran tactile de 18 cm monté sur table et mis en réseau TD-000508 -03 -A *TD-000508 -03 *...
-
Page 2: Explication Des Symboles
EXPLICATION DES SYMBOLES La mention « AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies. La mention « ATTENTION ! » indique des instructions concernant des dégâts possibles pour le matériel. Risque de dégâts matériels non couverts par la garantie si ces instructions ne sont pas suivies. -
Page 3: Maintenance Et Réparation
Le produit Q-Sys TSC-7t est conforme à la Directive européenne 2011/65/EU – Restriction d’utilisation de substances dangereuses (RoHS). Le produit Q-Sys TSC-7t est conforme aux directives « RoHS Chine ». Le tableau suivant est fourni pour une utilisation du produit en Chine et sur ses... -
Page 4: Fonctions Et Caractéristiques Du Tsc-7T
Le contrôleur à écran tactile série Q-Sys TSC-7t permet de gérer à distance les services d’un système audio Q-Sys. La fonctionnalité du contrôleur à écran tactile TSC-7t est défi nie et confi gurée par le concepteur du système à l’aide du logiciel Q-Sys Designer. Pour des informations sur la confi... -
Page 5: Liste De Colisage De L'écran Tactile Du Tsc-7T
— Figure 30 — 1. Interface USB 2.0 Micro-AB OTG 4. Alimentation aux. 12 V- (alimentation non fournie) 2. Q-Sys LAN A avec PoE (RJ45) 5. Bouton de réinitialisation de l’appareil 3. Q-Sys LAN B (redondance) (RJ45) Liste de colisage de l’écran tactile du TSC-7t 1. -
Page 6: Alimentation
Installation Le Q-Sys TSC-7t est conçu pour être fi xé sur une table ou un bureau. Exigences générales Alimentation Le TSC-7t • LAN A PoE (Power over Ethernet – appareil de classe 3 IEEE 802.3af) seulement • Doit avoir accès au Q-LAN Ethernet. - Page 7 Montage à travers la table 1. Percer un trou de 33,3 mm à travers la surface de fi xation à l’endroit où vous voulez monter le TSC-7t. Voir Figure 2. Visser l’extrémité de la colonne de montage portant le moins de fi lets (1) par dessous le socle (2). Voir Figure 3.
-
Page 8: Installation Autonome
Installation autonome 1. Effectuer la procédure de la section Préparation à l’installation (deux options), à la page 6. Voir Figure 2. Enlever le couvre-câbles (2) du TSC-7t (1). Voir Figure 3. Brancher les câbles sur les connecteurs adéquats du TSC-7t. a. -
Page 9: Dimensions Du Tsc-7T
Dimensions du TSC-7t 198 mm 127 mm 7.8 in. 5.0 in. Caractéristiques techniques du TSC-7t Affi chage Écran tactile capacitif projeté de 18 cm (sensibilité tactile simultanée à cinq coordonnées) Luminance : 400 nits (400 lumens/candélas par mètre carré) Résolution : 800 x 400 Commandes du panneau arrière Bouton Reset (utiliser un trombone ou un outil similaire pour réinitialiser l’appareil) - Page 10 © 2014 QSC Audio Products, LLC. Tous droits réservés. QSC, le logo QSC, Q-Sys, le logo Q-Sys et Q-LAN sont des marques commerciales de QSC Audio Products, LLC aux États-Unis et dans d’autres pays. Toutes les autres marques commerciales appartiennent à leur propriétaire respectif.
