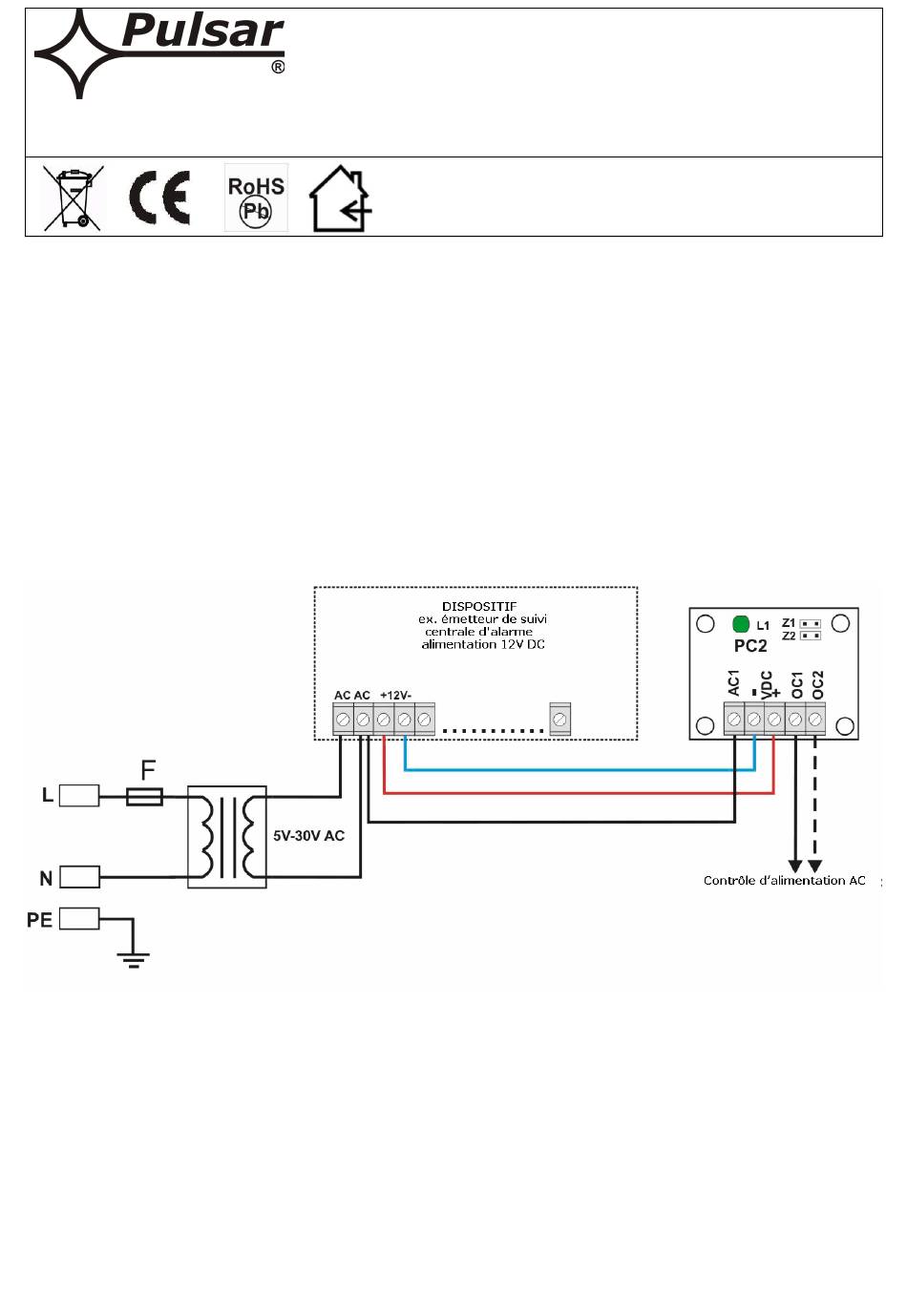

(le module doit être alimenté de 12V/DC du dispositif, auquel est raccordé la borne contrôlee du transformateur). PC2 possède deux sorties OC (OC1, OC2) et une diode LED (L1) signalant le status du dispositif. Pour configurer le temps de retardement de la signalisation du manque d’AC il faut se servir de deux armatures Z1, Z2.
Page 2
1.3. Description des éléments et des connecteurs du module PC2 et des fonctions (tableau 1, tableau 2, fig. 2). Tableau 1. Description de l'élément [fig. 2] L1 diode LED verte – signalisation du status du module feu continu : Tension AC sur la borne AC1 état H, alimentation VDC du •...
Page 3

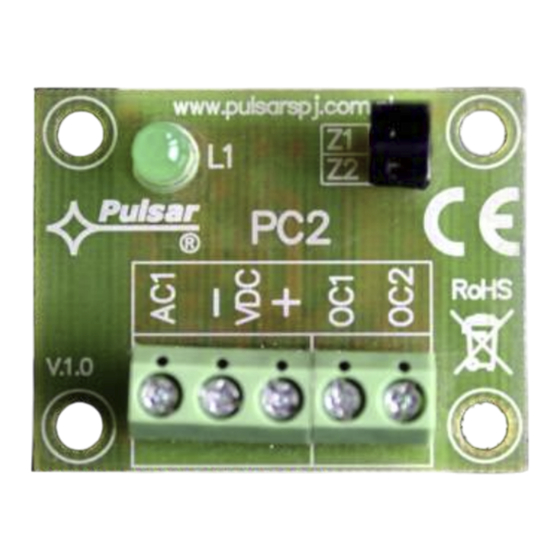

Fig. 2 Vue du module PC2. 1.4. Caractéristiques techniques: - les caractéristiques électriques (tableau 3) - les caractéristiques mécaniques (tableau 4) Tableau 3. Tension d'alimentation 10V÷15V/DC (-2%/+2%) Prise de courant 5mA max. Etendues des réglages du retardement T 3s/65s/17m40s/4h45m (-2%/+2%)
Page 4
CONDITIONS GENERALES DE GARANTIE 1. Pulsar K.Bogusz Sp.j. (fabricant) accorde la garantie de deux ans sur la qualité du dispositif, à compter de la date d'achat marquée sur le justificatif d'achat. 2. En cas d'absence du justificatif d'achat au moment de déposer la réclamation une période de garantie de trois ans est prise en considération à compter de la date de fabrication du dispositif.
