du commutateur au pied 10, qui peut être assigné à un paramètre spéci-
fique à chaque Preset (valeur minimum/maximum ou activation/désacti-
vation de l'effet). Pour de plus amples informations sur l'assignation des
paramètres au commutateur au pied CONTROL, consultez la page 11.
En mode 10 Patch, chaque banque permet de sélectionner 10 Presets à
l'aide des commutateurs au pied 1-10. Lorsqu'un Preset est sélectionné,
la Led de son commutateur au pied s'allume. En mode 10 Patch, une
seule des Leds des commutateurs peut s'allumer à la fois. Pour plus d'in-
formations sur les modes 5 Patch et 10 Patch, consultez la page 5.

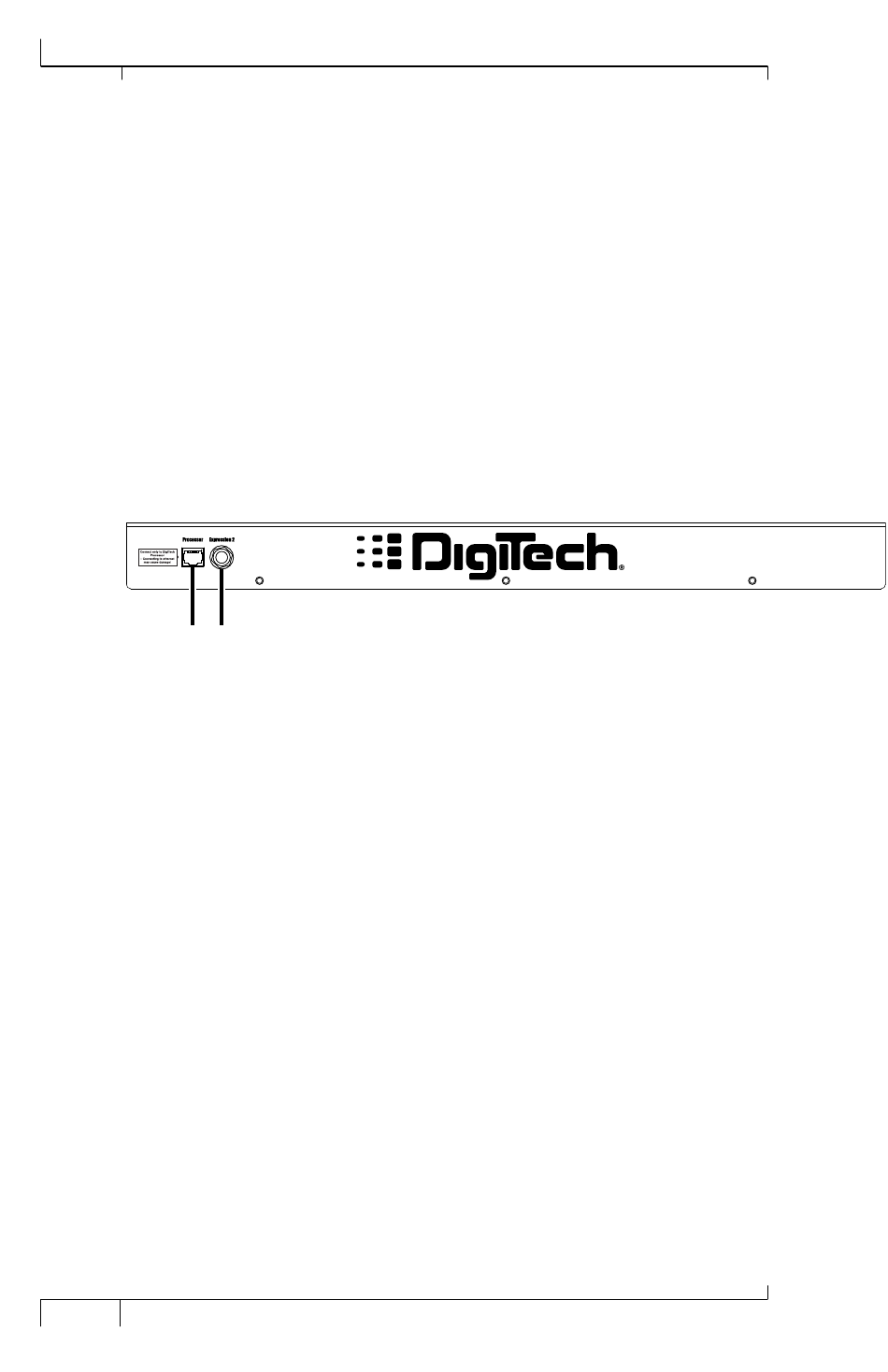

Face arrière
1 2
1.
Jack Processor
Connectez l'une des extrémités du câble de contrôleur fourni à ce Jack.
Connectez l'autre extrémité au port Foot Controller de votre GSP.
MISE EN GARDE : Reliez le contrôleur au pied Control 2 unique-
ment au GSP1101 ou à un produit DigiTech muni d'un connecteur pour
Control 2. Pour éviter d'endommager le Control 2, ne le reliez jamais à
un connecteur Ethernet.
2.
Entrée Expression
Cette entrée permet de connecter une pédale d'expression (vendue
séparément) à l'aide d'un câble Jack 6,35 mm. Nous vous recommandons
d'utiliser une pédale de volume ou d'expression passive.
Control 2 - Mode d'emploi
