ADJUSTEMENT DU GUIDE DE SEPARATION
C
A
F
B
E
D

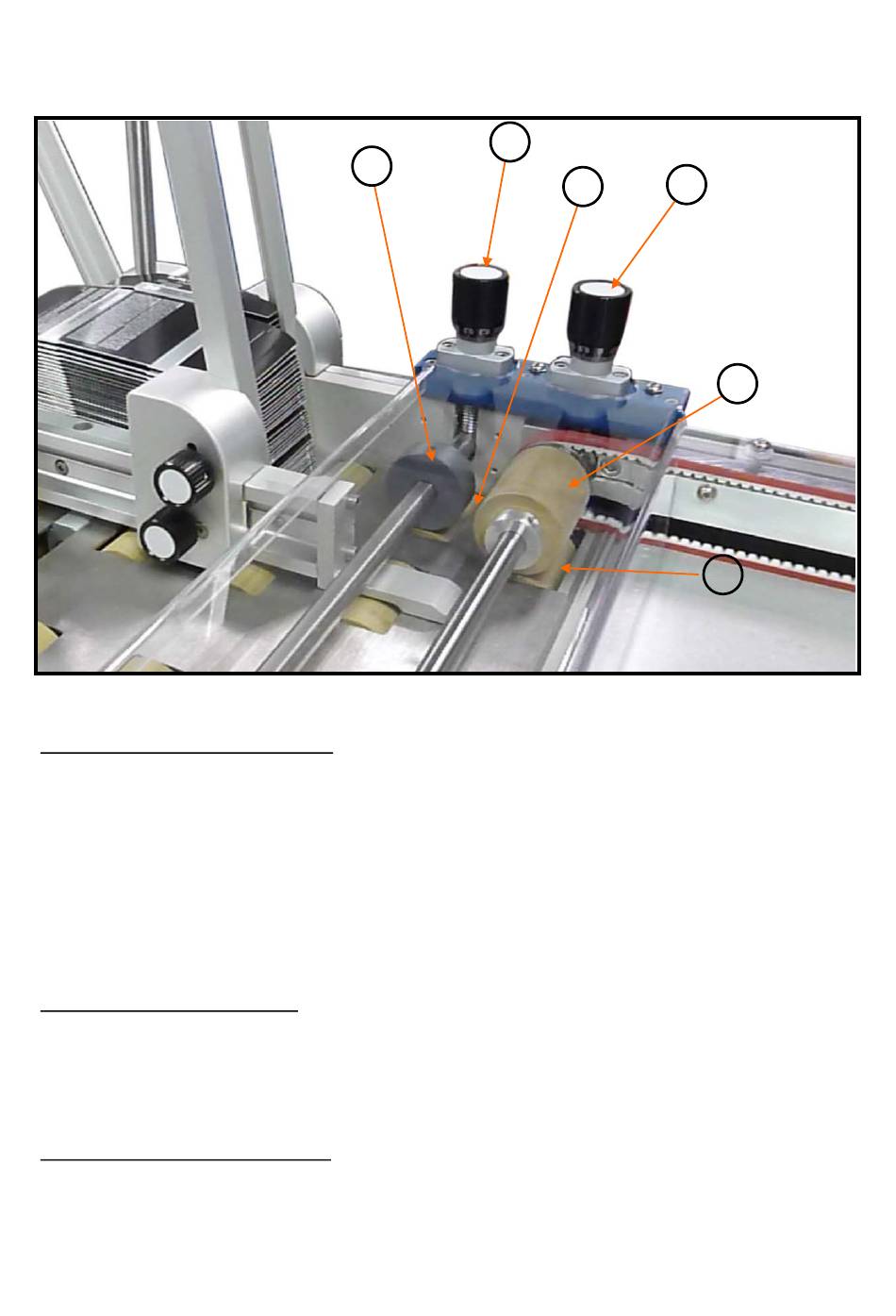

Positionnement de la roue du guide
Le guide de séparation doit être ajusté pour permettre à un seul produit de passé.
La roue en plastique du guide (A) doit être placée sur le rouleau en caoutchouc (B) et dans l'axe
central du produit si possible. Pour positionner la roue, il sera nécessaire de retirer le couvercle en
acrylique transparent.
Une fois enlevé, desserrer la vis sans tête dans la roue et faites la glisser le
long de l'axe de sorte qu'elle soit positionnée au-dessus du rouleau en caoutchouc et
dans l'axe
central du produit si possible.
Une fois que cela a été fait remonter le couvercle
acrylique.
Ajustement de la roue du guide
L'écart entre la roue (A) et le rouleau (B) est réglé en tournant les boutons de réglage (C) à
chaque extrémité de l'axe. Pour augmenter l'écart tourner les boutons dans le sens des aiguilles
d'une montre et pour le réduire, tourner les boutons dans le sens antihoraire. L'écart doit être réglé
de façon à laisser passer un produit mais pas deux.
Ajustement de l'écart des courroies
L'écart entre les roues d'alimentation (D) et (E) est réglé en tournant les boutons de réglage (F) à
chaque extrémité de l'axe. Pour augmenter l'écart tourner les boutons dans le sens des aiguilles
d'une montre et pour le réduire, tourner les boutons dans le sens antihoraire. L'écart doit être
réglé de telle sorte que les rouleaux peuvent entrainer le produit entre les courroies de
transport.
