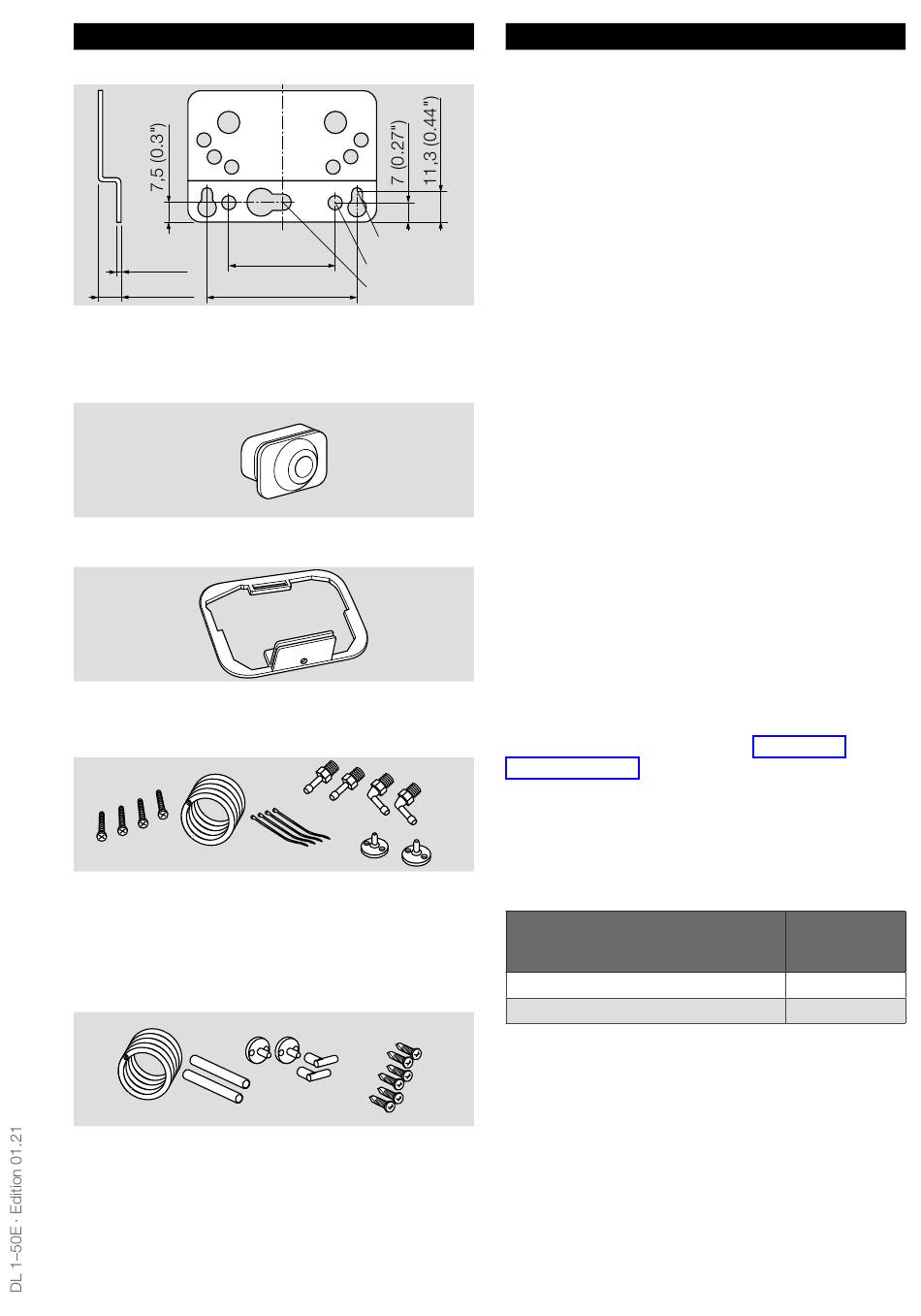

7 aCCeSSoireS
7.1 Équerre de fixation en Z
1 (0.04")
10 (0.39")
Pour DL 5–50E : n° réf. 74916158.
Pour DL 1–3E : n° réf. 74913661.
7.2 DL 1–50e : douille passe-câble
Douille passe-câble pour le type de protection IP 42.
N° réf. : 34328197
Douille passe-câble pour le type de protection IP 44.
N° réf. : 34330703
7.3 Jeu tube flexible
Uniquement pour l'application avec de l'air.
Jeu tube flexible avec tuyau flexible de 2 m en PVC,
2 brides de raccordement de gaine avec vis, raccords
R 1/4 et R 1/8.
N° réf. : 74912952.
7.4 Jeu tube flexible
Uniquement pour l'application avec de l'air.
Tube flexible de 2 m en PVC, 2 brides de raccordement
de gaine avec vis, deux rallonges 90 mm, 2 raccords
angulaires.
N° réf. : 74919272.
ø 4,2 (0.17")
40 (1.6")
ø 5,5 (0.22")
59 (2.3")
ø 6 (0.22")
8 CaraCTÉriSTiQUeS TeCHNiQUeS
Microrupteur selon EN 61058-1.
Types de gaz : air ou fumées, pas de gaz combus-
tibles ou agressifs.
Givrage, condensation et buée non admis dans et
sur l'appareil.
Classe de protection II selon VDE 0106-1.
L'appareil n'est pas conçu pour un nettoyage avec
un nettoyeur haute pression et/ou des détergents.
8.1 Pressostat avec membrane en NBr
Une utilisation permanente dans la plage de tempéra-
ture ambiante supérieure accélère l'usure des maté-
riaux élastomères et réduit la durée de vie (contacter
le fabricant).
Une quantité d'ozone supérieure à 200 µg/m
célère l'usure des matériaux élastomères et réduit la
durée de vie.
Conditions ambiantes
Type de protection selon norme IEC 60529 :
IP 10 = position de montage au choix,
IP 21 = raccordement électrique par le bas,
IP 42/44 = avec douille passe-câble, voir acces-
soires.
Température ambiante admissible en fonctionne-
ment :
-20 à +80 °C (-4 à +176 °F),
DL..T : -40 à +60 °C (-40 à +140 °F).
Température d'entreposage et de transport :
-20 à +40 °C (-4 à +104 °F).
Caractéristiques mécaniques
Température du fluide = température ambiante.
Pression amont maxi. p
différentiel de commutation, voir page 4 (5.1
Plage de réglage).
Pressostat à membrane, NBR exempt de silicone.
Corps : plastique PBT renforcé de fibre de verre et
dégageant peu de gaz.
DL 1E, DL 3E : 145 g (5,1 oz),
DL 5E–50E: 115 g (4 oz).
Couple de serrage recommandé :
Composant
Vis du couvercle
Étrier de fixation
FR-5
= pression de maintien,
max.
Couple de
serrage
[Ncm]
50
60
3
ac-
