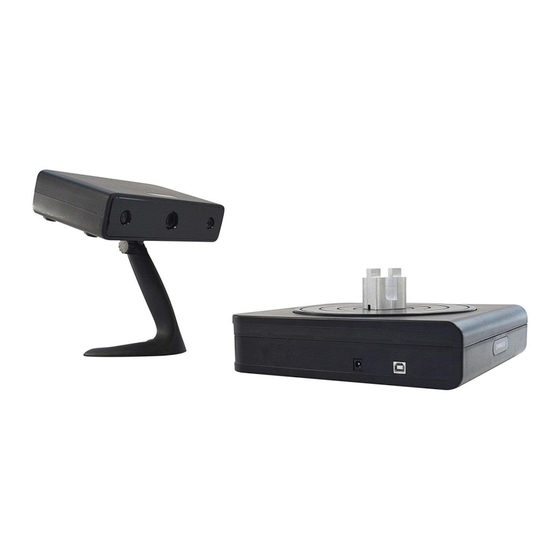

- Page 1 Scanner 3D EINSCAN-S NOTICE D’UTILISATION...
-
Page 2: Configuration Informatique
Pré conisations importantés Voir la vidéo : « Contenu du carton du scanner 3D Einscan-S » dans la rubrique « Ressources » - « Vidéos » du site www.proshop3d.fr. CONFIGURATION INFORMATIQUE Le scanner EINSCAN-S doit être obligatoirement branché sur un poste informatique comportant certaines caractéristiques minimales pour son bon fonctionnement :... - Page 3 Pour une installation plus simple, retrouvez toutes les vidéos d’installations du scanner sur notre site internet www.proshop3d.fr, en rubrique « Ressources » - « Vidéos ». (Ou dans le descriptif du scanner en tapant EINSCAN-S dans la zone de recherche)
-
Page 4: Mise En Place Du Scanner
1. Mode plateau tournant A. Assemblage du pied Voir la vidéo : « Assemblage en mode auto du scanner 3D Einscan-S » dans la rubrique « Ressources » - « Vidéos » du site www.proshop3d.fr. (Ou dans le descriptif du scanner en tapant EINSCAN-S dans la zone de recherche) B. - Page 5 C. Connecter les éléments à votre PC Voir la vidéo : « Câblage du scanner 3D Einscan-S » dans la rubrique « Ressources » - « Vidéos » du site www.proshop3d.fr. (Ou dans le descriptif du scanner en tapant EINSCAN-S dans la zone de recherche) *Le plateau tournant : Branchez le connecteur d’alimentation au secteur et sur le plateau tournant.
- Page 6 *Le scanner : Branchez le connecteur d’alimentation au secteur et sur le scanner. Branchez Le câble USB entre l’ordinateur sur un port USB 2.0 et sur le plateau tournant. USB 2.0 USB 3.0 Branchez le câble VGA sur le poste informatique pour ceci suivre cette manipulation : Vous devez disposer d’une carte graphique nous allons prendre pour exemple le branchement de l’écran du PC sur le port HDMI, car Windows considère souvent que l’HDMI est prioritaire et le place en écran principal en utilisant l’adaptateur HDMI/VGA livré...
- Page 7 VGA de la carte graphique : Scanner Ecran PC Régler les paramètres de résolution : Attention : Les icones sur votre bureau vont être déplacés à cause des modifications d’affichage. Alimentez le scanner en faisant un appui long sur le bouton ON situé à l’arrière du scanner, la lentille du scanner doit s’éclairer.
- Page 8 Sur l’ordinateur cliquez sur le bouton « démarrer », puis « panneau de configuration », « Apparence et personnalisation », « Affichage », « Résolution d’écran » (Panneau de configuration\Apparence et personnalisation\Affichage\Résolution d’écran) Ecran PC Scanner...
-
Page 9: Installer Le Logiciel
D. Installer le logiciel 1-Téléchargez le logiciel Einscan-S en vous rendant sur le site www.proshop3d.fr, rubrique « Ressources » - « logiciels » (Ou dans le descriptif du scanner en tapant EINSCAN-S dans la zone de recherche) 2-Dézippez le logiciel et lancez son installation, suivre les étapes de l’installation. - Page 10 Puis cliquez sur « OUI » 4- Cochez « GET LICENCE FROM INTERNET » puis « NEXT » 5-Poursuivez jusqu’à la fin l’installation du logiciel en acceptant les pilotes non signés Windows. 6-Un fois l’installation terminée, lancez le logiciel, votre scanner doit afficher une lumière blanche sur le plateau tournant et non plus votre écran de bureau ou une lumière bleu.
-
Page 11: Assembler Le Gabarit De Calibration
E. Régler l’angle du scanner Voir la vidéo : « Réglage angle du scanner 3D Einscan-S » dans la rubrique « Ressources » - « Vidéos » du site www.proshop3d.fr. (Ou dans le descriptif du scanner en tapant EINSCAN-S dans la zone de recherche) Orientez l’inclinaison du scanner comme ci-dessous :... -
Page 12: Calibration Du Scanner
G. Calibration du scanner Voir la vidéo : « Calibration du scanner 3D Einscan-S » dans la rubrique « Ressources » - « Vidéos » du site www.proshop3d.fr. (Ou dans le descriptif du scanner en tapant EINSCAN-S dans la zone de recherche) 1-Cliquez sur l’onglet «... - Page 13 3-Une fois la calibration en MODE A terminée, le MODE B s’affiche. Tournez le gabarit d’un quart de tour sans bouger le support comme spécifié à l’écran, cliquez sur « Next ». 4-Une fois la calibration en MODE B terminée, le MODE C s’affiche. Tournez le gabarit d’un quart de tour sans bouger le support comme spécifié...
- Page 14 H. Lancer un scan Voir la vidéo : « Mode automatique du scanner 3D Einscan-S » dans la rubrique « Ressources » - « Vidéos » du site www.proshop3d.fr. (Ou dans le descriptif du scanner en tapant EINSCAN-S dans la zone de recherche) 1-PLacez l’objet au centre du plateau tournant.
- Page 15 Placez le gabarit de calibration sur le plateau, sur l’extrémité avant et une feuille de taille A3 ou A4 cartonnée blanche devant, comme sur l’écran. Enfin cliquez sur « White balance test ». 4-Dans notre exemple de scan, nous sélectionnons : « Bright » et « Middle Detail ». 5-Cliquez sur «...
- Page 16 7-Ensuite deux choix s’offrent à vous « Complete », pour terminer le scan et enregistrer la pièce sous .STL, .OBJ, .ASC, ou « Continue » qui vous permet de scanner votre objet sous un autre angle pour obtenir des passages manquants. Dans notre cas nous allons placer la pièce à...
- Page 17 A. Assemblage du scanner avec son trépieds Voir la vidéo : « Assemblage du trépied pour le mode libre du scanner 3D Einscan-S » dans la rubrique « Ressources » - « Vidéos » du site www.proshop3d.fr. (Ou dans le descriptif du scanner en tapant EINSCAN-S dans la zone de recherche) 1-Démontez le pied plastique du scanner précédemment monté...
-
Page 18: Assemblage Du Scanner Avec Son Trépied
B. Assemblage du scanner avec son trépied Voir la vidéo : « Mode libre du scanner 3D Einscan-S » dans la rubrique « Ressources » - « Vidéos » du site www.proshop3d.fr. (Ou dans le descriptif du scanner en tapant... - Page 19 1-Lancez le logiciel Einscan-s, et sélectionnez le mode libre. 2- Réglez la distance entre votre trépied et votre pièce de telle sorte que la croix noire affichée par le scanner soit au centre de votre pièce et que l’angle d’inclinaison soit correct. Faites attention à la couleur du fond utilisée, dans la majeure partie des cas le fond noir est universel sauf pour les pièces...
- Page 20 Dark/Difficult to scan : Pour les objets foncés, difficiles à scanner sombres, brillants et lumineux Bright dark : Pour les objets brillants et noirs. Ensuite sélectionnez la qualité de votre scan : High detail : pour une qualité optimale. Attention si votre configuration informatique est trop faible un message d’erreur apparaitra.
- Page 21 5-Une fois le scan terminé et que ce dernier comporte un maximum de détails de la pièce, vous pouvez le nettoyer si ce dernier comporte des impuretés autour. Vous pouvez zoomer Pour sélectionner une avec le scroll de la souris, zone à...
- Page 22 ALIGN : faire un alignement manuel CONTINUE : continuer le scan sous un nouvel angle de pièce COMPLETE : terminer le scan et enregistrer votre pièce pour l’impression 3D Attention avant de cliquer sur CONTINUE pensez à faire pivoter votre pièce car le nouveau scan débute de suite.
- Page 23 11-Vous pouvez faire une nouvelle rotation de votre pièce sur l’axe Z. Et ainsi de suite effectuer vos alignements à chaque nouveau scan ou utiliser celui fournis par le logiciel.
