- Page 1 EPSOLAR LS0512R/LS0524R Contrôleur régulateur solaire MANUEL D’UTILISATION...
- Page 2 Please read this manual carefully before using the product...
-
Page 3: Contrôleur Régulateur Solaire
LandStar LS0512R/LS0524R Contrôleur régulateur solaire Tension de système nominale LS0512R 12VDC LS0524R 12/24VDC Tension d'entrée maximum de picovolte 50V Courant dérivé de somme nominale/... -
Page 4: Table Des Matières
Contenu Information de sûreté importante....... 2 informations générales..........2.1 Vue d'ensemble 3 ........2.2 Caractéristiques du produit......3 instructions d'installation......... 3.1 Montage ............3.2 Câblage ............4 opération..............4.1 L'information de remplissage de batterie. 4.2 Indicateurs LED .......... 4.3 Opération d'arrangement ......5 protections, Troubleshooting et Maintenance .. -
Page 5: Information De Sûreté Importante
Information de sûreté importante Suivez ces instructions Ce manuel contient la sûreté, l'installation et les consignes d'utilisation importantes. Les symboles suivants sont employés dans tout ce manuel pour indiquer des conditions potentiellement dangereuses ou pour marquer la sûreté importante l'instructions~ font svp attention en rencontrant ces symboles. WARNING : Indique un état potentiellement dangereux. - Page 6 L ' i n f o r m a t i o n d e s û r e t é g é n é r a l e Read toutes les instructions et attentions du manuel avant installation de commencement. il n'y a aucune pièce utile d'utilisateur à...
-
Page 7: Informations Générales 2
Informations générales 2 2 . 1 V u e d ' e n s e m b l e d e p r o d u i t Merci de choisir le contrôleur léger solaire de série de LandStar qui adopte la technique numérique la plus avancée et fonctionne entièrement automatiquement. - Page 8 Le contrôleur est pour le système solaire d'au loin-off-grid, particulièrement dans le système léger solaire, et protège la batterie contre être plus de chargé par le module solaire et plus de décharge par les charges. Le processus de remplissage a été optimisé pour la longue durée de vie de la pile et l'exécution de système améliorée.

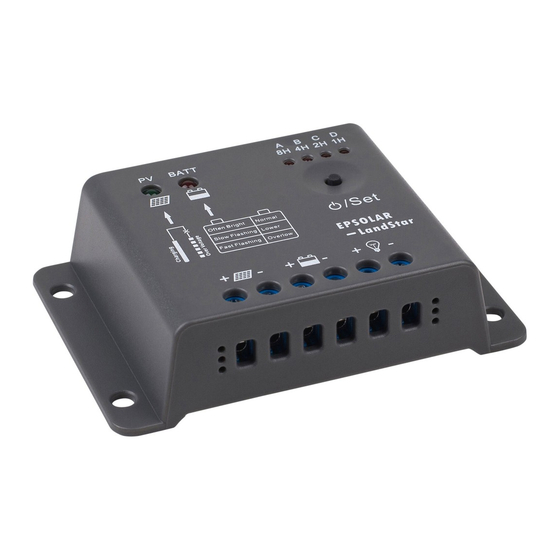

- Page 9 Le schéma 2-1 caractéristiques de LandStar 1 - voyant de chargement qui montre l'état de chargement et qui indique aussi quand la tension de la batterie est plus haute que la tension de débranchement. 2 - Voyant d'état batterie 3 - Voyants de charge Quatre voyants qui montrent le mode et l'état de la charge.
- Page 10 4 - Bouton de réglage du fonctionnement de l'alimentation en mode manuel 5 - Bornes du panneau solaire Relier les modules solaires. 6 - Bornes de batterie Relier les batteries. 7 - Bornes d'alimentation Relier les appareils à alimenter...
-
Page 11: Instructions D'installation
3 instructions d'installation 3 . 1 S u p p o r t x Lisez la section entière avant l’installation x Soyez très soigneux en travaillant avec des batteries. La protection pour les yeux est d'usage. Avoir l'eau doux disponible pour laver et nettoyer n'importe quel contact avec de l'acide de batterie. - Page 12 les raccordements de puissance et/ou les fils corrodés peuvent avoir comme conséquence les raccordements résistifs qui fondent l'isolation de fil, brûlent les matériaux environnants, ou même causent le feu. Assurer les raccordements et les colliers serrés d'utilisation aux câbles bloqués et les empêcher de balancer dans des applications mobiles.
- Page 13 X Select que le système câble selon la densité courant du 3h du matin 2.
- Page 14 NOTE : En montant le contrôleur, assurer l'air libre par les ailerons de radiateur de contrôleur. Il devrait y avoir au moins 6 pouces (150 millimètres) de dégagement au-dessus et au-dessous du contrôleur à tenir compte du refroidissement. Si monté dans une clôture, la ventilation est fortement WARNING : Risque d'explosion ! Ne jamais installer le contrôleur dans scellé...
-
Page 15: Montage
150mm(5.9inches) Étape 3 : Marquer les trous Employer un crayon ou un stylo pour marquer les quatre (4) endroits de trou de montage sur la surface de montage. Étape 4 : Trous de foret Enlever les trous de contrôleur et de foret 4mm dans les endroits marqués. - Page 16 Fixer le contrôleur en place using les vis de support.
-
Page 17: Câblage
3 . 2 C â b l a g e NOTE : Un ordre recommandé de raccordement a été donné pour la sûreté maximum pendant l'installation. NOTE : Le contrôleur est un contrôleur moulu positif commun. CAUTION : Ne pas relier les charges à la puissance de montée subite dépassant les estimations du contrôleur. - Page 18 graves. Être opération soigneuse en installant le câblage solaire.
- Page 19 Avant que la batterie soit reliée, s'assurer que la tension de batterie est plus grande que 6V afin de commencer vers le haut le contrôleur. Si le système est 24V, s'assurer que tension de batterie n'est pas moins que 18V. La tension de système peut seulement être automatiquement identifiée quand le contrôleur commencent vers le haut pour la première fois.
- Page 20 Étape 1 : Câblage L'ordre recommandé de raccordement a été fourni comme Figure3-2 indiqué. Être sûr que la polarité positive et négative est correcte et toutes les bornes sont serrées. Module solaire Le schéma revue de câblage de 3-2 System Étape 2 : Confirmer la puissance dessus Quand la puissance de batterie est appliquée et le contrôleur commence vers le haut, l'indicateur de la batterie LED sera vert.
- Page 21 veuillez se rapportent à la section 5 pour le dépannage.
- Page 22 Le schéma mode de 4-1 PWM Charging · Charge en bloc Dans cette étape, la tension de batterie n'a pas encore atteint la tension de boost et 100% de l'énergie solaire disponible est employé pour charger la batterie. Boost de Charge ·...
- Page 23 · Charge d'entretien Après que la batterie soit entièrement chargée dans l'étape de tension de Boost, le contrôleur ramène la tension de batterie à la tension de Float de point de consigne. Quand la batterie est entièrement rechargée, il n'y aura plus de réactions chimiques et tout le courant de charge transmet dans la chaleur et le gaz actuellement.
- Page 24 gaz explosifs, ventilation tellement bonne de boîte de batterie est nécessaire.
- Page 25 NOTE : Dommages aux équipments ! L'égalization peut augmenter la tension de batterie au niveau endommageant aux charges sensibles de C.C. S'assurer que tous chargent des tensions d'entrée permises sont plus grands que la tension de point de consigne de remplissage de égalisation. NOTE : Dommages aux équipments ! Surcharger et la précipitation excessive de gaz peuvent endommager les plats de batterie et...
- Page 26 d'égalisation demeurent 120mins. Égaliser la charge et la charge de poussée ne sont pas effectuées constamment dans un plein processus de charge pour éviter trop de précipitation de gaz ou surchauffe de la batterie.
-
Page 27: Indicateurs Led
d e L E D 4 . 2 I n d i c a t e u r s Bouton d'arrangement Le schéma 4-2 indicateurs de LED indicateur de Charge VERT quand la lumière du soleil est disponible pour la charge VERT CLIGNOTANT quand la tension de la batterie est trop élevée. - Page 28 Charging Status LED indicator Table 4-1 Voyant Couleur Statut de charge charge allumé Vert Batterie au-dessus de la tension Vert Clignotant rapide Voyant d'état de la batterie ROUGE tension de batterie normale ROUGE CLIGNOTANT LENT quand la tension de la batterie est basse ROUGE CLIGNOTANT RAPIDE quand batterie est en décharge profonde Veuillez se référer à...
- Page 29 Load status LED indicator Table 4-3 Led digitale Couleur Statut de charge 8H~4H~2H~1H Rouge Clignotant ensemble Surcharge ou court-circuit R é g l a g e d u f o n c t i o n n e m e n t 4 .
- Page 30 3. Mode de test Ce mode est identique au mode crépuscule à l'aube mais sans le délai de 10 minutes. 4. Mode manuel L'alimentation est activée manuellement. Réglage du mode de travail Appuyer sur le bouton de réglage pendant plus de 5 secondes jusqu'au clignotement du voyant.
- Page 31 Réglage de l'alimentation Table 4-4 Choix du mode de fonctionnement Crépuscule à l'aube ○ ○ × ○ L'alimentation fonctionne toute la nuit 10 minutes après le couher du soleil, × × × ○ l'alimentation fonctionne pendant 1 h 10 minutes après le couher du soleil, ×...
- Page 32 10 minutes après le couher du soleil, × × ○ ○ l'alimentation fonctionne pendant 10 10 minutes après le couher du soleil, × ○ ○ ○ l'alimentation fonctionne pendant 11 10 minutes après le couher du soleil, × × ○ ○...
-
Page 33: Protections, Troubleshooting Et Maintenance
Protection 5, Troubleshooting et Maintenance · 5 . 1 P r o t e c t i o n · Surcharge de l'alimentation Si le courant de charge dépasse le courant de régulation maximum, le contrôleur déconnectera l'alimentation. La surcharge doit être réinitialisée en éteignant le boitier ou en appuyant sur le bouton de réglage Court-circuit de l'alimentation... -
Page 34: Dépannage
5 . 2 D é p a n n a g e Tableau dépannage Dépannage Problèmes Raisons possibles Le voyant de charge Vérifier le Le panneau est éteint pendant le branchement du solaire est mal jour alors que le panneau solaire branché... - Page 35 L'alimentation est Surcharge : réduisez Les voyants en surcharge ou la puissance des 8H~4H~2H~1H en court-circuit appareils branchés clignotent ensemble sur le module et appuyer sur le bouton. Le module va refonctionner après 3 secondes. Court-circuit : Après le premier court-circuit, le module refonctionne automatiquement...
-
Page 36: Entretien
5 . 3 E n t r e t i e n Les inspections et les tâches d'entretien suivantes sont recommandées au moins deux fois par an pour la meilleure exécution de contrôleur. Check que le contrôleur est solidement monté dans un environnement propre et sec. -
Page 37: Garantie 6
Confirm que toutes les bornes n'ont aucune corrosion, isolation a endommagé, à hautes températures ou signe brûlé/décoloré, serrent les vis terminales au couple suggéré. Inspect pour la saleté, insectes et corrosion, et éclaircissent. Check et confirment que le parafoudre est in good condition. Remplacer un neuf à... - Page 38 remplacer des tels produits défectueux.
-
Page 40: Caractéristiques Techniques
7 caractéristiques techniques Tableau de paramètres électrique Description Paramètre LS0512R 12VDC Tension de système nominale 12 /24VDC LS0524R Batterie de maximum. Volt. au contrôleur Courant évalué de batterie Chute de tension de circuit de charge... - Page 41 Temperature Compensation Coefficient Table7-3 Description Paramètre Compensation de température -30mV/ć/12V 25ć ref~ Coefficient (TEMPCO) * * La compensation de s'égalisent, amplifient, flotteur et tension de débranchement de basse tension...
- Page 42 Battery Voltage Parameters (temperature at 25 Table 7-4 ć Paramètres remplissage Arrangement de remplissage de batterie Scellé Au-dessus de la tension de débranchement de tension 16V ; x2/24V Tension de remplissage de limite 15.5 V ; x2/24V Au-dessus de Voltage rebrancher Voltage 15V ;...
- Page 43 Battery Voltage Parameters (temperature at 25 Table 7-4 ć Amplifier la durée 2 heures...
- Page 44 -35ćto +80ć La température de stockage Humidité 10%-90% OR Clôture IP30 Tableau de paramètres mécanique LS0512R~LS0524R 7-6 Paramètre mécanique Paramètre Dimension hors-tout 97 (3.82) x66 (2.6) X.25 (0.98) mm/inches 86 (3.39) x 44 (1.73) mm/inches Dimension de support Taille de trou de montage...
