Mode d'emploi


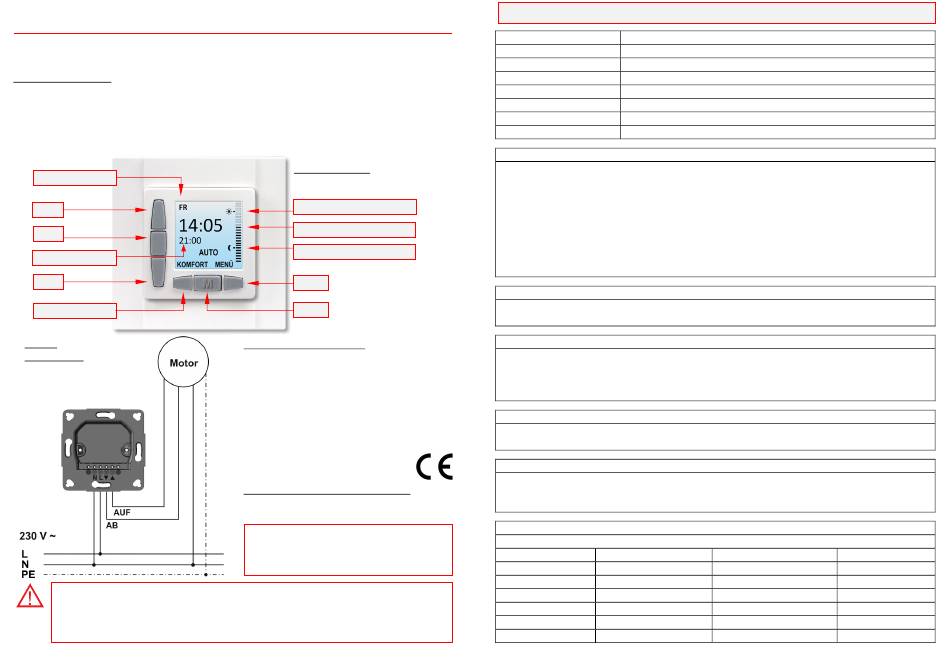

ROJAL SAT est un programmateur permettant de piloter des systèmes de stores ou volets roulants
230 V AC.

Fonctions disponibles : Fonction ASTRO, programme jour/semaine, programme vacances, fonctionne‐
ment par impulsions, durée de fonctionnement moteur programmable, fonction ventilation/aération,
passage automatique à l'heure d'hiver ou d'été, position confort programmable (descente partielle),
écran avec rétroéclairage (6 couleurs), connexion pour un capteur de luminosité en option, et toutes
les options de menu et réglages en clair. Les dimensions du ROJAL SAT (50 x 50 mm) permettent de
l'intégrer dans la plupart des systèmes d'interrupteur standard des grands fabricants.


Jour de la semaine


HAUT


STOP


Prochain déclench.

BAS


CONFORT



Plan de

branchement
















Le programmateur n'est pas destiné à des personnes/enfants souffrant de handicaps

physiques ou mentaux, ou n'en connaissant pas le fonctionnement, sauf en présence
d'une personne responsable de leur sécurité qui les surveille ou leur indique comment
utiliser l'appareil. Ce produit n'est pas un jouet. Ne pas laisser à la portée des enfants.
         ROJAL SAT ‐ Programmateur
Affichage capteur
(si capteur connecté)
Valeur limite « Soleil »
Luminosité externe
Valeur limite « Crépuscule
MENU
MODE
Caractéristiques techniques

Tension d'alimentation :
230V / 50Hz
Tension commutation :
250V AC
Charge commutation :
3A (cos phi=1)
Température ambiante :
0°C à +45°C
Durée fonctionnement :
0‐180 s
Précision :

< 3 s / jour
Réserve de marche :
72 heures
Barrettes de connexion :
max. 2,5 mm²
Consommation :
< 1 W
Indice de protection :
IP 40
Classe de protection :
II
Capteur de luminosité programmable :
Fonction Soleil

5‐70 kLux
Fonction Crépuscule
1‐500 Lux
ATTENTION !   Toute intervention sur
le réseau 230 V doit être réalisée par
un spécialiste agréé !
Utilisation du programmateur

HAUT < 1 s
Ouverture par impulsions ou normale (si impulsions désactivées)
HAUT > 1 s
Ouverture
BAS < 1 s
Fermeture par impulsions ou normale (si impulsions désactivées)
BAS > 1 s
Fermeture
STOP
Arrêt du moteur en marche
CONFORT
Position Confort (position d'ombre / descente partielle)
MODE > 2 s
Changement de mode de fonctionnement (MAN, AUTO, URLAUB)
MENU > 2 s
Démarrage / Fin de la programmation

Modes de fonctionnement disponibles
En appuyant sur la touche MODE (M) pendant plus de 2 s, vous passez d'un mode de
fonctionnement à l'autre. Vous avez le choix entre 3 modes différents :

MAN       Utilisation manuelle (minuterie automatique et fonctions capteur désactivées).
AUTO      Minuterie automatique et fonctions capteur (si installé) sont activées.
URLAUB  (Vacances) Minuterie auto., décl. aléatoire et fonctions capteur (si installé) sont activés.

En mode URLAUB, un déclenchement aléatoire est activé en plus de la minuterie automatique. Les
déclenchements programmés sont alors décalés de 1 à 30 minutes de façon aléatoire. La prochaine
heure de déclenchement s'affiche suivie du symbole « + » (ex. : 21:00+).

Le changement entre heure d'hiver et d'été se fait automatiquement suivant la date. Si besoin, il
peut être désactivé dans le menu EINSTELLUNGEN / SO‐/WINTERZEIT.

Les couleurs de l'écran peuvent être définies dans le menu EINSTELLUNGEN/FARBSCHEMA.
L'éclairage LCD s'éteint au bout de 5 min de veille et s'allume automatiquement au changement
d'état suivant (utilisation d'une touche, déclenchement d'une fonction, passage au‐dessus ou au‐
dessous d'une valeur limite dans une des fonctions du capteur).

Tous les réglages, heures, etc. sont définitivement enregistrés. Seules l'heure et la date actuelles
doivent de nouveau être réglées en cas de coupure de courant ≥ 72 heures.

Fonctionnement par impulsions
Une pression courte (< 1 s) sur les touches HAUT / BAS permet d'incliner progressivement les
lamelles du store ou de positionner plus précisément le volet roulant. Ce fonctionnement peut être
activé et désactivé à tout moment dans le menu EINSTELLUNGEN / TIPPBETRIEB.

Remise à zéro / Réglages d'usine
Pour rétablir les réglages d'usine des paramètres, utiliser le menu EINSTELLUNGEN / RESET :
Mode de fonctionn.
MAN
Heure / Date
12:00, 01.Juli 2015
Pays / Région
DE‐Mitte  (All. Centre)
HEURE OUV. ASTRO   Lever du soleil + 0 h
Ouv. au plus tôt
Au plus tôt à 7:00
HEURE FER. ASTRO
Coucher du soleil + 1 h
Ferm. au plus tard
Au plus tard à 21:00
‐1‐
Changement heure d'hiver/été
Éclairage et couleurs de l'écran
Réserve de marche
Langue des menus
Durée fonct. moteur
Fonct. par impulsions
Fonction Ventilation
Position Confort
Val. limite « Soleil »
Val. limite « Crépuscule »
Allemand
60 s
Désactivé (AUS)
0 s
10 % ombre
Env. 30 kLux
Env. 4 kLux
