AUTO-HAK A24 Mode D'emploi

INSTRUCTION
De montage et d'exploitation du dispositif d'attelage à boule
Désignation
de borne selon
Connexion des câbles
la norme
ISO PN
Pour indicateurs de direction
1 L
gauche
Feux de brouillard arrière
2 +
Au poids du véhicule
3 31
Pour indicateurs de direction
4 R
droite
5 58R Feux de circulation droites
6 54 Pour feux de freinage
7 58L Feux de circulation gauches
A
B
6
6
Dessin 1

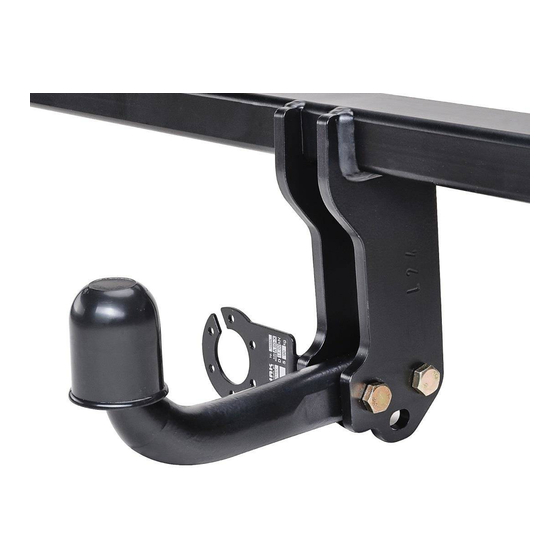

Le dispositif d'attelage à boule est conçu pour être monté dans la voiture:
AUDI A3, 3 portes (8P), produit à partir de 07.2008 au 04.2012, AUDI A3
Sportback, 5 portes (8P), produit à partir de 07.2008 au 02.2013, numéro de
catalogue A24 et est utilisé pour tirer des remorques du poids total 1800 kg et de la
pression totale sur la boule max 100 kg.
Couples de serrage recommandé pour les vis et les écrous 8,8:
M6 - 11 Nm M 8 - 25 Nm
M 12 - 87 Nm M 14 - 138 Nm
DE LA PART DU FABRICANT
Merci d'avoir choisi le dispositif d'attelage à boule produit par notre société. Son fiabilité a
été confirmée dans de nombreux tests et par les opinions des clients satisfaits.
Toutefois, la fiabilité des dispositifs d'attelage à boule dépend aussi d'installation et
d'exploitation correcte. Pour cette raison, nous vous demandons de lire attentivement cette
instruction de montage et de respecter les conseils.
Le dispositif d'attelage à boule doit être monté dans des emplacements prévus a ce
but par le fabricant de voiture.
9
A
B
1
5
4
3
M 10 - 50 Nm
M16 - 210 Nm
Instructions de montage
Enlever les phares arrière.
1.
6
Démonter le pare-chocs arrière avec le renfort
2.
(le renfort ne sera plus utilisé).
6
3. Revisser les vis du renfort.
Faire glisser la poutre principale de l'attelage
4.
(pos.1) dans les longerons de manière que les
trous de l'attelage coïncident avec les trous
d'origine des longerons et serrer à l'aide des
vis M10x35mm (pos. 6) comme indiqué sur le
dessin:
- à travers des trous A pour la version 5
portes,
- à travers des trous B pour la version 3
portes.
Découper un fragment du pare-chocs. Monter
5.
le pare-chocs – voir les dessins à côté.
Fixer la boule de l'attelage (pos.2) avec la tôle
6.
sous la prise (pos.3)
M12x75mm (pos. 4) et M12x70mm (pos. 5).
7. Serrer toutes les vis aux couples de serrage,
comme indiqué dans le tableau.
2
Monter les phares arrière.
8.
Connecter les câbles de la prise 7 – à
9.
l'installation électrique en conformité avec les
instructions
(recommandé la mise en œuvre d'une station-
service autorisée).
10. Remplir des pertes de peinture causées durant
l'installation.
Après le montage du dispositif d'attelage à boule, il faut
obtenir l'inscription dans le certificat d'immatriculation de
vehicule à la station de contrôle technique, adéquate au
domicile.
Le véhicule doit être équipé de :
- indicateurs de direction latéraux
- retroviseurs exterieurs, elles doivent couvrir au moins la
largeur de remorque
Vérifier le serrage de toute la boulonnerie après 1 000 km de traction.
La boule d'attelage doit être maintenue propre et conservée de graisse consistente.
le bord inférieur du pare-chocs
Dessin 2
pour la version 3 portes
à l'aide des vis
d'une usine automobile
Attention
le bord inférieur du pare-chocs
découper
la découpe du pare-chocs
découper
la découpe du pare-chocs
Dessin 3
pour la version 5 portes
