6.2. Les vis auto foreuses
Les vis auto foreuses SXG/9, SXC et SXCW ont été développées pour
la fixation des équipements sur les panneaux sandwich. Elles sont en
acier inoxydable.

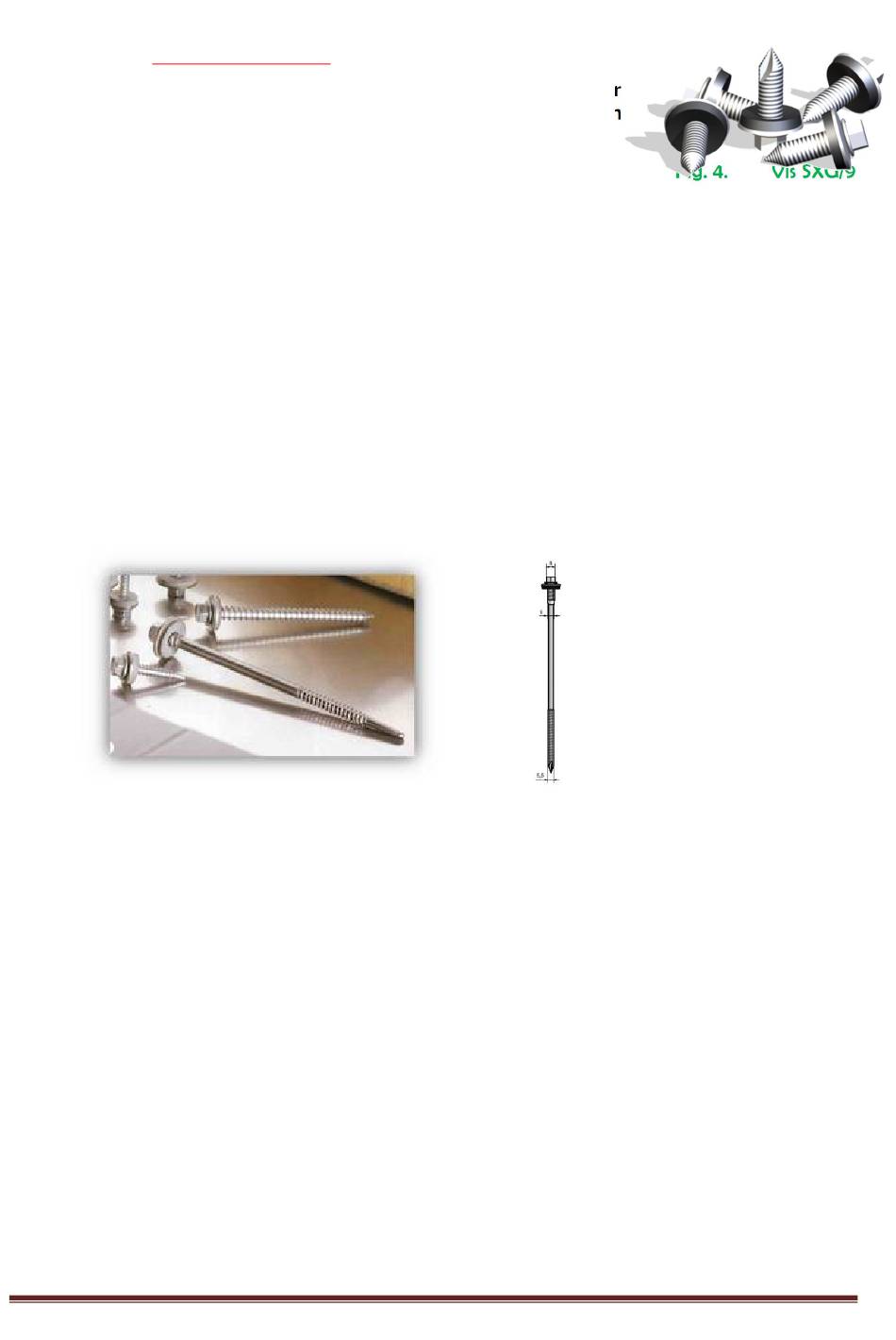

Fig. 4.
Vis SXG/9
Le modèle SXG/9 est destiné à la fixation sur la peau externe
panneau, la vis est réalisée avec un filet de 7.2 mm sur une longueur
de 25 mm.
Les vis SXC et SXCW sont réalisées avec un filet sous la tête de
diamètre 6,5 mm et un filet de diamètre 5,5 mm, depuis la pointe et
sur une certaine longueur de filetage KL. Le double filet solidarise les
2 tôles par l'intermédiaire de la vis en évitant que la tôle externe se
déforme sous le poids d'une personne.
La tête de vis est hexagonale et fait 8 mm.
La pointe de vis est un alliage en acier à haute dureté capable de
percer une tôle en acier d'épaisseur jusqu'à 14 mm.
Sous la tête est placée une rondelle de 19 mm de diamètre en acier
inoxydable recouverte d'une vulcanisation EPDM pour garantir
l'étanchéité.
Les vis auto foreuses se fixent dans les pannes, le modèle de vis dépend du type de panne
Fig. 5.
Vis SXC
