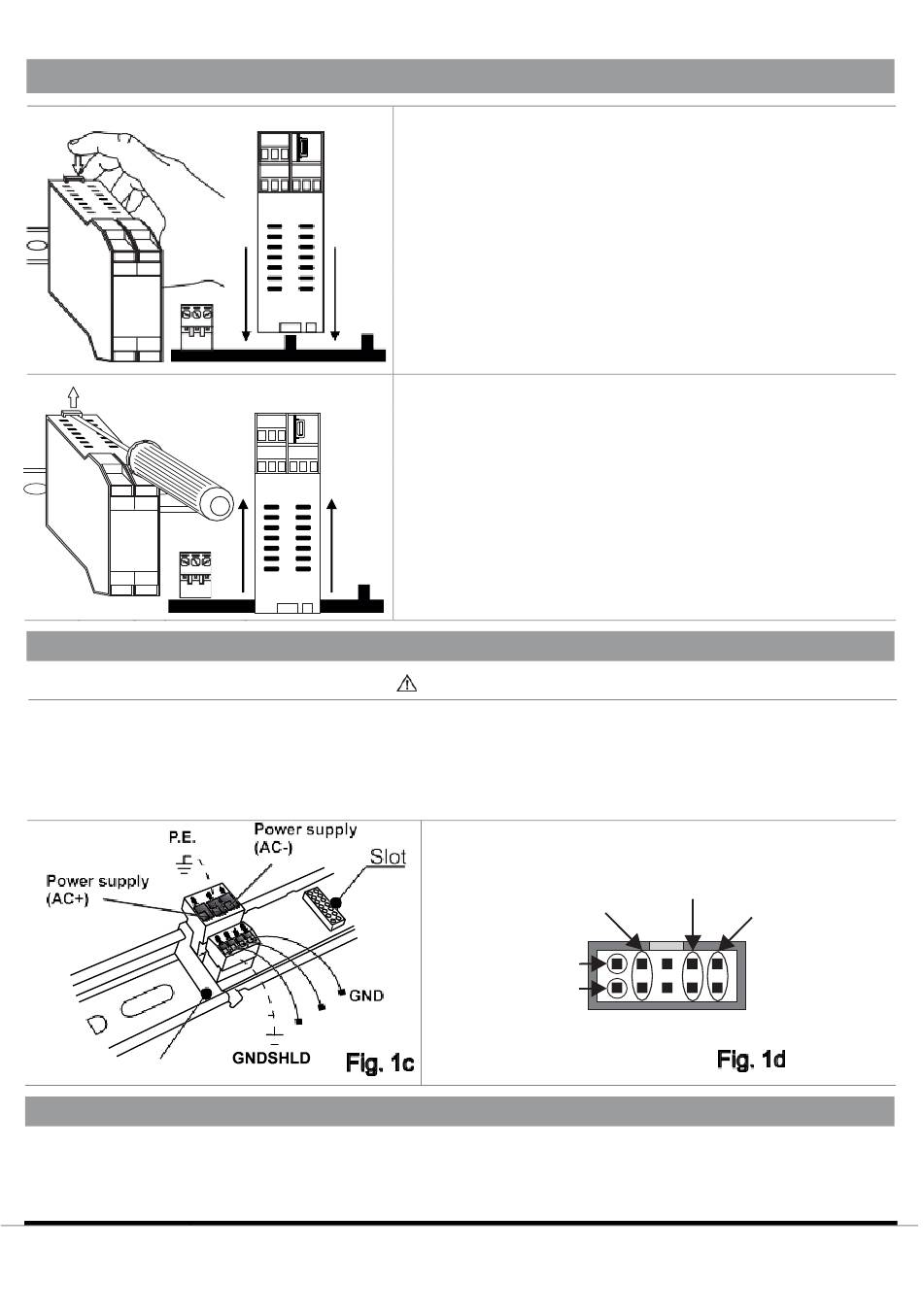

INSTALLATION SUR GUIDE DIN IEC EN 60715 ET RETRAIT
Fig. 1a
9 10 11 12
13 14 15 16
17 18 19 20
21 22 23 24
Fig. 1b
1 2 3 4 9
5 6 7 8
10 11 12
13 14 15 16
17 18 19 20
21 22 23 24
25 26 27 28
29 30 31 32
UTILISATION DE L'ACCESSOIRE Z-PC-DINAL
Ne pas retourner le module et ne pas forcer l'introduction du connecteur IDC10 sur le bus Z-PC-DIN. Le
connecteur IDC10 situé à l'arrière du module doit être inséré sur un emplacement libre du bus Z-PC-DIN.
La figure reporte la signification des différentes broches du connecteur arrière IDC10 pour pouvoir éventuellement
fournir les signaux directement à l'aide de ce connecteur.
Les Fig. 1 c et 1 d montrent le branchement d'alimentation et le port RS485 sur l'IDC10.
Z-PC-DINAL
ALIMENTATION ET INTERFACE MODBUS
L'alimentation et l'interface MODBUS sont disponibles à travers le BUS Seneca.
L'accès au BUS Seneca est disponible à partir du connecteur IDC10 ou de l'accessoire Z-PC-DINAL-35.
t
Introduction dans le guide OMEGA IEC EN 60715 :
19 20 21
1) Déplacer vers l'extérieur les deux crochets sur la partie arrière du
module comme illustré dans la fig. 1b.
22 23 24 10 11 12
2) Insérer le connecteur arrière IDC10 du module sur une fente libre
de l'accessoire pour guide OMÉGA comme illustré sur la figure 1a.
(l'introduction est univoque parce que les connecteurs sont polarisés).
3) Pour fixer le module au guide OMEGA, serrer les deux crochets
situés de chaque côté du connecteur arrière IDC10 comme illustré
sur la fig.1a.
19 20 21
Retrait du guide OMEGA IEC EN 60715 :
22 23 24 10 11 12
Comme illustré sur la figure 1b :
1) Déplacer vers l'extérieur les deux crochets latéraux du module en
faisant levier avec un tourne-vis.
2) Extraire délicatement le module du guide.
L/ B H
/ A
ATTENTION
GND / RS485 GND
RS485 A
RS485 B
Alimentation AC+
Alimentation AC-
1
IDC10
FRANÇAIS - 4/8
