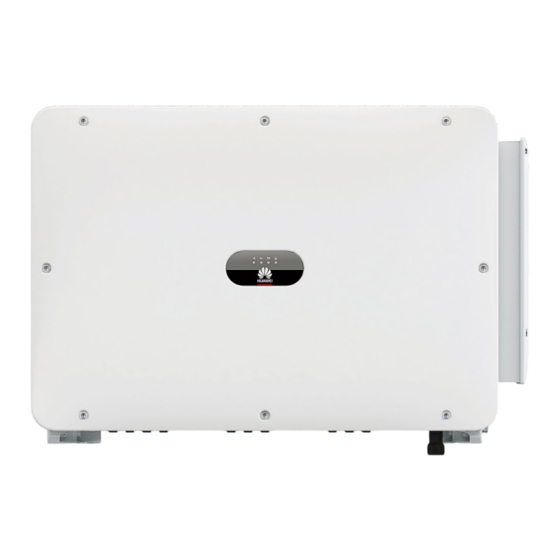

Manuels Connexes pour Huawei Technologies SUN2000 Série
Sommaire des Matières pour Huawei Technologies SUN2000 Série
- Page 1 Série SUN2000-(75KTL, 100KTL, 110KTL, 125KTL) Manuel d'utilisation Édition Date 10-11-2021 HUAWEI TECHNOLOGIES CO., LTD.
-
Page 2: Marques Et Autorisations
écrit préalable de Huawei Technologies Co., Ltd. Marques et autorisations et les autres marques déposées de Huawei sont des marques déposées de Huawei Technologies Co., Ltd. Toutes les autres marques et marques commerciales mentionnées dans ce document sont la propriété... -
Page 3: À Propos De Ce Document
évitée, pourrait entraîner des dommages matériels, une perte de données, une détérioration des performances ou des résultats imprévus. Le symbole AVIS concerne des précautions non liées aux blessures corporelles. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 4: Historique Des Modifications
Mise à jour de la section 5.7 Raccordement des câbles d'entrée d'alimentation Mise à jour de la section 6.2 Mise sous tension du SUN2000. Mise à jour de la section 7.1 Opérations avec l'application. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 5 Ajout de la section A Fixation des connecteurs en Mise à jour de la section B Code de réseau. Ajout de la section C Liste des noms de domaine des systèmes de gestion. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 6 Manuel d'utilisation À propos de ce document Édition 02 (09/08/2019) Ajout des modules SUN2000-110KTL-M0, SUN2000-100KTL-M0, SUN2000-100KTL-M1, et SUN2000-100KTL-INM0. Édition 01 (15/05/2019) Cette version est utilisée pour la première application de bureau (FOA). Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 7: Table Des Matières
4.4 Installation du support de montage..........................31 4.4.1 Installation sur support.............................. 31 4.4.2 Installation murale..............................32 4.5 Installation d'un onduleur solaire..........................33 5 Raccordements électriques......................37 5.1 Précautions..................................37 5.2 Préparation des câbles..............................37 Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 8 8.3 Maintenance de routine.............................. 105 8.4 Dépannage.................................. 107 8.5 Remplacement du ventilateur............................. 119 8.6 Chargement du commutateur CC..........................123 9 Manipulation de l'onduleur....................124 9.1 Retrait du SUN2000..............................124 9.2 Emballage du SUN2000............................. 124 Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 9 10 Spécifications techniques...................... 125 A Fixation des connecteurs en Y....................130 B Code de réseau...........................133 C Liste des noms de domaine des systèmes de gestion............144 D Acronymes et abréviations..................... 145 Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. viii...
-
Page 10: Précautions De Sécurité
Dommages à l'équipement résultant d'un cas de force majeure, tel que les tremblements de terre, les incendies ou les tempêtes Dommages causés lors du transport par le client Conditions de stockage non conformes aux exigences définies dans le présent document Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 11: Exigences Générales
être capable d'effectuer correctement toutes les opérations. Seul le personnel formé et qualifié est autorisé à installer, faire fonctionner et entretenir l'équipement. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 12: Sécurité Électrique
Avant d'utiliser l’équipement en mode de connexion au réseau électrique, obtenez l'accord de votre fournisseur d'électricité local. Assurez-vous que les câbles que vous avez préparés sont conformes aux réglementations locales. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 13: Exigences Relatives À L'environnement D'installation
Lorsqu'un escabeau est utilisé, assurez-vous que le cordage est correctement arrimé et que l’échelle est maintenue fermement. Avant d'utiliser une échelle, vérifiez que celle-ci est intacte et confirmez sa capacité portante. Ne la surchargez pas. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 14: Perçage De Trous
Portez des lunettes et des gants de protection lorsque vous percez des trous. Lorsque vous percez des trous, protégez l'équipement contre les copeaux. Après le perçage, nettoyez les copeaux qui se sont accumulés à l'intérieur ou à l'extérieur de l'équipement. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 15: Déplacement D'objets Lourds
Si l'équipement est défectueux, contactez votre revendeur. L'équipement ne peut être mis sous tension qu’une fois toutes les défaillances résolues. Dans le cas contraire, les défaillances pourraient s’intensifier ou l'équipement pourrait subir des dommages. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 16: Présentation
2 Présentation Présentation 2.1 Modèle de produit Description du modèle Ce document porte sur les modèles de produit suivants : SUN2000-125KTL-M0 SUN2000-110KTL-M0 SUN2000-100KTL-M0 SUN2000-100KTL-M1 SUN2000-100KTL-INM0 SUN2000-75KTL-M1 Figure 2-1 Numéro du modèle Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 17: Identification Du Modèle
Vous pouvez obtenir le module de l'onduleur solaire sur l'étiquette de modèle apposée sur l'emballage externe et sur la plaque signalétique placée sur le côté du boîtier. Figure 2-2 Position de l'étiquette du modèle sur l'emballage externe (1) Position de l'étiquette du modèle Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 18: Aperçu
Auto-apprentissage de module PV intelligent : détecte automatiquement les défaillances des modules PV, ce qui aide à les rectifier. Il optimise le mode de fonctionnement pour obtenir le mode de fonctionnement optimal du système. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 19: Mise En Réseau
Réseaux électriques pris en charge Les onduleurs solaires SUN2000-110KTL-M0, SUN2000-100KTL-M0, SUN2000-100KTL-M1, SUN2000-100KTL-INM0 et SUN2000-75KTL-M1 prennent en charge les réseaux électriques TN-S, TN-C, TN-C-S, TT, et IT. SUN2000-125KTL-M0 prend en charge uniquement le réseau électrique IT. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 20: Description Des Étiquettes
Avant de mettre de forte intensité l’onduleur sous tension, assurez-vous que l’onduleur est mis à la terre car il y a un courant de contact de forte intensité après sa mise sous tension. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 21 Ne touchez pas les ventilateurs lorsque l’onduleur fonctionne. Avertissement de Avant de remplacer un remplacement de ventilateur, débranchez ventilateur ses connecteurs d’alimentation. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 22: Apparence Du Produit
(3) Porte du compartiment de maintenance (4) Support de montage (5) Plateau de ventilateur externe Vue de dessous REMAR QUE Le commutateur CC peut être déconnecté automatiquement lorsqu'un problème interne est détecté dans un onduleur. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 23 (6) Bouton Réinitialiser 2 (RESET 2) (5) Commutateur CC 2 (DC SWITCH 2) (7) Groupe 3 des bornes d'entrée CC (PV15 (8) Commutateur CC 3 (DC SWITCH 3) à PV20, contrôlées par DC SWITCH 3) Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 24: Dimensions
Zone de câblage Figure 2-10 Port de câblage d'un modèle à 3 broches (SUN2000-125KTL-M0) (1) Bornes d'entrée CC (2) Port RS485 (3) Prise de masse sur le boîtier (4) Bornier CA (3 broches) Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 25: États Du Témoin
1 s) Témoin de Vert continu Au moins une branche PV est correctement connexion PV connectée et la tension d'entrée CC du circuit MPPT correspondant est d'au moins 200 V. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 26 Une alarme mineure est émise. rouge rapide Clignotement Une alarme d'avertissement est émise. rouge lent État de Vert continu Réussite de la maintenance locale. maintenance Clignotement Échec de la maintenance locale. locale vert rapide Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 27: Principes De Fonctionnement
PV. Le courant continu est ensuite converti en courant alternatif triphasé via un circuit d'ondulation. La protection contre les surtensions est prise en charge pour les types d'alimentation CC et CA. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 28 Série SUN2000-(75KTL, 100KTL, 110KTL, 125KTL) Manuel d'utilisation 2 Présentation Figure 2-13 Diagramme schématique d'un modèle à 3 broches Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 29: Modes De Fonctionnement
Série SUN2000-(75KTL, 100KTL, 110KTL, 125KTL) Manuel d'utilisation 2 Présentation Figure 2-14 Diagramme schématique des modèles à 4 broches 2.5.2 Modes de fonctionnement Le SUN2000 a trois modes de fonctionnement : veille, fonctionnement ou arrêt. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 30 En mode Veille ou Fonctionnement, le SUN2000 passe en mode Arrêt lorsqu'il détecte une anomalie ou une commande d'arrêt. l En mode Arrêt, le SUN2000 passe en mode Veille après avoir détecté une commande de démarrage ou lorsque l'anomalie est corrigée. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 31: Stockage De L'onduleur Solaire
N'inclinez pas l'emballage et ne le placez pas à l'envers. Empilez soigneusement les onduleurs pour éviter tout risque de blessure, de détérioration ou de chute des appareils. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 32 Figure 3-2 Nombre maximal de couches d'empilement autorisées Si l'onduleur solaire est stocké depuis plus de deux ans, il doit être vérifié et testé par des professionnels avant sa mise en fonctionnement. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 33: Installation
Si vous constatez un dommage ou qu'il manque un composant, contactez votre revendeur. REMAR QUE Pour des détails concernant le nombre d'accessoires expédiés avec l'onduleur solaire, voir la Liste de colisage dans l'emballage. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 34: Outils
M3 et M4) Outils d'installation Pince diagonale Pince à dénuder Tournevis plat Maillet en (tête : M3) caoutchouc Couteau tout usage Coupe-câble Outil de sertissage Outil de sertissage (modèle : PV- RJ45 CZM-22100) Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 35: Détermination De La Position D'installation
Gants de sécurité Masque de Masque anti Bottes de sécurité protection poussière 4.3 Détermination de la position d'installation Exigences relatives à l'environnement d'installation N'installez pas l'onduleur dans des zones d'habitation ou de travail. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 36: Exigences En Matière De Support De Montage
Dans les zones résidentielles, n'installez pas l'onduleur solaire sur des murs en plaque de plâtre ou des murs faits de matériaux similaires ayant une faible isolation acoustique, car le bruit généré par l'onduleur solaire peut affecter les résidents. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 37: Exigences Relatives À L'angle D'installation
à l'horizontale ou à l'envers. Figure 4-2 Angle Exigences relatives aux dimensions d'installation Laissez suffisamment d'espace autour de l'onduleur solaire pour l'installation et la dissipation thermique. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 38 Lorsque vous installez plusieurs onduleurs solaires, installez-les en mode horizontal si vous disposez d'assez d'espace, ou en positionnement décalé si vous manquez d'espace. Il est déconseillé de les installer les unes au-dessus des autres. Figure 4-4 Mode d'installation horizontal (recommandé) Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 39 Série SUN2000-(75KTL, 100KTL, 110KTL, 125KTL) Manuel d'utilisation 4 Installation Figure 4-5 Mode d'installation décalé (recommandé) Figure 4-6 Mode d'installation empilé (non recommandé) Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 40: Installation Du Support De Montage
Étape 2 Percez les trous avec un marteau perforateur. Il est recommandé que des mesures antirouille soient prises sur les emplacements des trous de perçage. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 41: Installation Murale
Placez la tête de la douille d'écartement au niveau du mur de béton après avoir retiré le boulon, la rondelle Belleville et la rondelle plate. Faute de quoi, le support de montage ne sera pas fermement installé sur le mur. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 42: Installation D'un Onduleur Solaire
Pour éviter d'endommager l'équipement, ne soulevez pas ou ne hissez pas un onduleur solaire avec une mauvaise fixation, comme indiqué dans la Figure 4-12. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 43 Étape 1 Soulevez l’onduleur solaire pour le sortir de son emballage et déplacez-le vers l'endroit où il doit être installé. Figure 4-13 Sortie de l'onduleur solaire Étape 2 Soulevez l'onduleur solaire et maintenez-le en position verticale. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 44 Hissez l'onduleur solaire avec précaution pour l'empêcher d'entrer en collision avec le mur ou d'autres objets. Figure 4-15 Levage de l'onduleur solaire Étape 4 Installez et alignez l'onduleur solaire sur le support de montage. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 45 Série SUN2000-(75KTL, 100KTL, 110KTL, 125KTL) Manuel d'utilisation 4 Installation Figure 4-16 Montage de l'onduleur solaire Étape 5 Fixation de l'onduleur solaire. Figure 4-17 Serrage des vis de sécurité Torx ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 46: Raccordements Électriques
Sélectionnez les câbles conformément aux spécifications locales (les fils jaune et vert sont utilisés uniquement pour la mise à la terre). 5.2 Préparation des câbles L'onduleur solaire SUN2000 prend en charge la communication RS485 et la communication MBUS. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 47 Figure 5-1 Mise en réseau RS485 (SmartLogger) (A) Branche PV (B) SUN2000 (C) Coffret de regroupement CA (D) Transformateur élévateur (E) Réseau électrique (F) SmartLogger (G) Système de gestion Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 48 (G) Système de gestion Figure 5-3 Mise en réseau MBUS (SmartLogger) (A) Branche PV (B) SUN2000 (C) Coffret de regroupement CA (D) Transformateur élévateur (E) Réseau électrique (F) SmartLogger (G) Système de gestion Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 49 30 onduleurs solaires à chaque port COM du SmartLogger et de mettre en cascade moins de 10 onduleurs solaires sur le SDongle. l La distance de communication RS485 entre l'onduleur solaire à l'extrémité et le SmartLogger ne peut pas dépasser 1 000 m. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 50 être connecté à l'onduleur solaire où le SDongle est installé. SmartLogger L'onduleur solaire communique avec le Acheté auprès de système de gestion via le SmartLogger. Huawei Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 51 Le diamètre du câble doit être conforme aux normes locales. l Les facteurs qui influencent la sélection du câble sont les suivants : courant nominal, type de câble, méthode de routage, température ambiante et pertes en ligne maximales souhaitées. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 52 à quatre conducteurs (L1, L2, L3 et PE), des bornes OT/DT M12 (L1, L2 et L3) et des bornes OT/DT M10 (PE). Vous n'avez pas besoin de préparer de câble PE. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 53: Plage De Section Diamètre Du Conducteur Extérieur
: 4 à 11 l Trois câbles communicat ion : 4 à 8 Câble d'extérieur en cuivre à ≥ S/2 Préparé Câble PE un conducteur et bornes par le OT/DT M10 client Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 54 Source du conducteur extérieur Câble Câble d'extérieur en cuivre à 15 à 18 mm Préparé 10 mm d'alimentation trois conducteurs avec par le du système de protection double couche client suivi Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 55 à quatre conducteurs (L1, L2, L3, N, et PE), des bornes OT/DT M12 (L1, L2, L3, et N) et des bornes OT/DT M10 (PE). Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 56: Plage De Section Diamètre Source Du Conducteur Extérieur
Connectez les prises PE de tous les onduleurs solaires d'un même panneau pour garantir des raccordements équipotentiels aux câbles PE. Procédure Étape 1 Raccordez le câble PE au point PE. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 57: Ouverture De La Porte Du Compartiment De Maintenance
Ne laissez pas de vis non utilisées dans le compartiment de maintenance. Procédure Étape 1 Ouvrez la porte du compartiment de maintenance et installez la barre de soutien. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 58 Étape 2 Retirez les accessoires et gardez-les de manière appropriée. Figure 5-8 Retrait des accessoires Étape 3 Sélectionnez un module de sertissage selon le type du câble d'alimentation de sortie CA. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 59 Enlevez les anneaux en caoutchouc correspondants en fonction du diamètre du câble et veillez à ce que le module de sertissage ne soit pas endommagé. Dans le cas contraire, le niveau de protection de l'onduleur solaire sera affecté. Figure 5-10 Enlevez l'anneau en caoutchouc Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 60: En Option) Installation Du Câble D'alimentation Du Système De Suivi
Étape 1 Préparez un câble. Étape 2 Enlevez l'anneau en caoutchouc correspondant. Étape 3 Connectez le câble d'alimentation du système de suivi. Figure 5-11 Connexion du câble d'alimentation du système de suivi ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 61: Connexion D'un Câble De Sortie D'alimentation Ca
Pour les câbles d'aluminium revêtus de cuivre, utilisez des bornes de câblage en cuivre. Pour les câbles en alliage d'aluminium, utilisez un terminal d'adaptation cuivre vers aluminium ou un terminal de câblage en aluminium doté d'une rondelle d'adaptation cuivre vers aluminium. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 62 Assurez-vous que le côté aluminium de la rondelle est en contact avec le terminal de câblage en aluminium et que le côté cuivre est en contact avec le bloc de jonction CA. Figure 5-13 Exigences relatives à la borne OT/DT Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 63 Étape 3 Fixez le câble de sortie d'alimentation CA et le câble PE. Étape 4 Installez la barre de support. Étape 5 Fermez la porte du compartiment de maintenance et serrez les deux vis de la porte. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 64 Si vous perdez les vis de la porte du compartiment de maintenance, vous pouvez trouver les vis de rechange dans le sachet fixé à la partie inférieure du compartiment. Figure 5-16 Connexions des câbles multi-conducteur Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 65 Figure 5-18 Connexions des câbles du module à 3 broches (125KTL) (A) Câble à quatre conducteurs (B) Câble à trois conducteurs (C) Câble à un conducteur Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 66 (F) Câble à un conducteur (sans fil fil neutre) neutre) REMAR QUE Les couleurs des câbles dans les dessins sont uniquement données à titre indicatif. Sélectionnez les câbles appropriés conformément aux normes locales. ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 67: Raccordement Des Câbles D'entrée D'alimentation Cc
Dans ce cas, un court-circuit CA ou CC peut se produire et endommager l'onduleur solaire. Les dommages causés aux appareils ne sont couverts par aucune garantie. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 68: Description De La Borne
PV12, PV14, PV16, et PV18 à PV12, PV14, et PV16 à PV20 PV20 PV1 à PV6, PV8, PV10, PV12, PV1 à PV6, PV8, PV10, PV12, PV14, et PV16 à PV20 et PV14 à PV20 Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 69 Le PV+ côté branche doit être connecté au PV+ côté SUN2000 et le PV- côté branche doit être connecté au PV- côté SUN2000. Raccordez de préférence et uniformément les connecteurs en Y aux MPPT commandés par DC SWITCH 2 ou DC SWITCH 3. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 70 MPPT9, et MPPT10 MPPT1, MPPT2, MPPT3, MPPT1, MPPT2, MPPT3, MPPT5, MPPT6, MPPT7, MPPT4, MPPT5, MPPT6, MPPT8, MPPT9, et MPPT7, MPPT8, MPPT9, MPPT10 et MPPT10 Figure 5-21 Solution de connexion de dérivation en Y Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 71: Exigences Des Spécifications
Étape 4 Serrez les écrous de blocage sur les connecteurs positif et négatif. Étape 5 Utilisez un multimètre pour mesurer la tension entre les bornes positive et négative de la branche PV (plage de mesure supérieure ou égale à 1100 V). Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 72 Étape 6 Insérez les connecteurs positif et négatif dans les bornes d'entrée CC positive et négative correspondantes de l'onduleur solaire. Figure 5-22 Raccordement des câbles d'entrée d'alimentation CC Figure 5-23 Raccordement des connecteurs Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 73 Lors du câblage de l'alimentation d'entrée CC, laissez au minimum 50 mm de jeu. La tension axiale sur les connecteurs PV ne doit pas dépasser 80 N. Aucune torsion radiale ni aucun couple ne doivent être générés au niveau des connecteurs PV. ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 74: Raccordement Du Câble De Communication Rs485
RS485B OUT, RS485 à à des périphériques tels signal différentiel - signal différentiel - que SmartLogger. Mise à la terre PE, mise à la terre de PE, mise à la terre de blindage blindage Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 75: Broc Définition
Lorsque vous acheminez le câble de communication, séparez-le des câbles d'alimentation pour éviter que les communications ne soient influencées. Connectez la couche de protection à la prise PE. Cette section explique comment connecter trois câbles de communication. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 76 Figure 5-26 Raccordement de câbles de communication RS485 (bouchon en caoutchouc à quatre trous de 4 à 8 mm) Figure 5-27 Raccordement de câbles de communication RS485 (bouchon en caoutchouc à deux ou trois trous de 4 à 8 mm) Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 77: Mise En Service
Lorsque le témoin LED2 s'allume en vert fixe (ce qui signifie que l'onduleur est connecté au réseau), n'activez aucun commutateur CC. Sinon, l'onduleur pourrait être endommagé car la résistance d'isolation n'est pas détectée. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 78 Étape 4 Observez les indicateurs LED pour vérifier le statut d'exploitation de l'onduleur solaire. Étape 5 Procédez au paramétrage rapide sur l'application SUN2000. Pour plus d'informations, voir Opérations avec l'application. ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 79: Interactions Homme - Machine
Via un câble de données USB : le port USB 2.0 est pris en charge. Utilisez le câble de données USB fourni avec le téléphone portable. l Système d'exploitation du téléphone portable : Android 4.0 ou version ultérieure. l Marques de téléphone recommandées : Huawei et Samsung. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 80: Clause D'exclusion De Responsabilité
7.1.2 Téléchargement et installation des applications Application FusionSolar : scannez le code QR pour télécharger et installer l'application. Application SUN2000 : connectez-vous à Huawei AppGallery (https:// appstore.huawei.com), recherchez SUN2000 et téléchargez le package d'installation de Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 81: Connexion À L'application
Si le câble de données USB est connecté correctement, le message Connecté en tant que périphérique multimédia s'affiche sur le téléphone. Sinon, le câble n'est pas connecté. Procédure Exécutez l'application et sélectionnez un mode de connexion. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 82 USB ne s'affichera pas si vous vous reconnectez à l'application sans débrancher le câble de données USB. (Scénario : le SUN2000 est connecté à l'hébergement cloud FusionSolar) Exécutez l'application FusionSolar et accédez à l'écran Mise en service de l'appareil. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 83 Série SUN2000-(75KTL, 100KTL, 110KTL, 125KTL) Manuel d'utilisation 7 Interactions homme - machine Figure 7-3 Sélection du mode de connexion (avec accès réseau) Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 84 7 Interactions homme - machine Figure 7-4 Sélection du mode de connexion (sans accès réseau) (Scénario : connexion du SUN2000 à d'autres systèmes de gestion) Exécutez l'application SUN2000 et accédez à l'écran des opérations. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 85 Util. avancé. Si vous vous connectez avec le profil Util. courant ou Util. spécial, saisissez le mot de passe du profil Util. avancé pour accéder à l'écran Réglage rapide. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 86: Opérations Relatives Au Profil Advanced User
Configuration d'isolation Définissez le mode de fonctionnement de l'onduleur en fonction de l'état de mise à la terre côté CC et de la connexion au réseau électrique. ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 87: Réglage Des Paramètres De Protection
Si la valeur détectée est inférieure à la valeur préréglée, l'onduleur ne se connecte pas au réseau. ----Fin 7.1.4.3 Réglage des paramètres de fonctions Procédure Étape 1 Sélectionnez Paramètres > Paramètres de fonction, pour définir les paramètres de fonction. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 88 à l'extérieur de l'onduleur, cette fonction doit être activée pour réduire le courant résiduel généré au cours du fonctionnement de l'onduleur, pour empêcher ainsi tout dysfonctionnement du commutateur CA. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 89 Ce paramètre s'affiche lorsque le Type de module photovoltaïque est sur Silicium cristallin. Sélectionnez Décalage positif PV– pour les modules PV de type P. Sélectionnez Décalage positif PV+ pour les modules PV de type N. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 90 à jour est réglé sur Activer, le package de mise à niveau charge en premier. Après le rétablissement de l'alimentation PV et une fois les conditions d'activation remplies, l'onduleur active automatiquement la mise à niveau. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 91: Récupération Du Pid Intégré
PID du module photovoltaïque correspond au décalage positif PV–. Sinon, les modules photovoltaïques pourraient être endommagés. Procédure Étape 1 Sélectionnez Paramètres > Paramètres de fonction. L'écran de réglage des paramètres s'affiche. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 92: Afci
7.1.4.5 AFCI Fonction Si les câbles ou les modules PV sont incorrectement branchés ou endommagés, des arcs électriques peuvent se produire, ce qui peut provoquer un incendie. Les SUN2000 de Huawei Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 93: Effacement Des Alarmes
Connectez-vous au système intelligent de gestion photovoltaïque FusionSolar à l'aide d'un compte non-propriétaire, sélectionnez Exploitation et maintenance intelligentes > Gestion des alarmes, sélectionnez l'alarme Panne arc CC, puis cliquez sur Clear pour effacer l'alarme. Figure 7-12 Effacement des alarmes Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 94: Opérations Relatives Au Profil Special User
Configuration d'isolation Définissez le mode de fonctionnement de l'onduleur en fonction de l'état de mise à la terre côté CC et de la connexion au réseau électrique. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 95: Réglage Des Paramètres De Protection
(cosφ-P) (%) ----Fin 7.1.5.2 Réglage des paramètres de protection Procédure Étape 1 Sélectionnez Paramètres > Paramètres de protection pour définir les paramètres de protection. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 96 Seuildeprotectiondesurtensiondeniveau1 est supérieure à la valeur de SeuildedéclenchementHVRT, si la tension réseau est comprise entre la valeur de SeuildedéclenchementHVRT et la valeur de Seuildeprotectiondesurtensionde- niveau1, le SUN2000 pourrait démarrer et s'arrêter perpétuellement. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 97: Réglage Des Paramètres De Fonctions
La norme nord-américaine exige que l'onduleur soit doté de la fonction de détection d'arcs CC. ----Fin 7.1.5.3 Réglage des paramètres de fonctions Procédure Étape 1 Sélectionnez Paramètres > Paramètres de fonction, pour définir les paramètres de fonction. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 98 Ce paramètre définit le seuil de déclenchement LVRT. Les paramètres de seuil doivent respecter les normes de réseau électrique locales. Ce paramètre ne s'affiche que si LVRT est réglé sur Activer. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 99 Ce paramètre définit le Seuil de déclenchement HVRT. Les paramètres de seuil doivent respecter les normes de réseau électrique locales. Ce paramètre ne s'affiche que si HVRT est réglé sur Activer. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 100 Activer. Durée d'interruption de la Indique la durée déterminant l'interruption de la communication. Sert à communication (min) arrêter automatiquement l'appareil afin de le protéger en cas d'interruption de la communication. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 101: Réglage Des Paramètres D'adaptation De La Puissance
SDongle. ----Fin 7.1.5.4 Réglage des paramètres d'adaptation de la puissance Procédure Étape 1 Sélectionnez Paramètres > Ajustement puissance pour définir les paramètres de puissance. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 102 Désactiver, l'onduleur ne s'arrête pas après avoir reçu la commande de limite de puissance 0 %. Gradient de variation de la puissance Spécifie la vitesse de changement de la puissance active de l'onduleur. active (%/s) Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 103 Ce paramètre est utilisé avec le Gradient de puissance active de l'installation. Facteur de puissance Indique le facteur de puissance de l'onduleur. Ce paramètre s'affiche si le Planification de puissance distante est réglé sur Activer. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 104 Gradient de récupération d'énergie du Indique le taux de récupération de la puissance de déclassement de la déclassement surfréquence (%/min) surfréquence. l Ce paramètre s'affiche lorsque le Déclassement de surfréquence MPPT est réglé sur Activer. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 105 P/Pn (%) (le rapport entre la puissance active réelle et la puissance active nominale). Courbe caractéristique cos(Phi)-P/Pn L'onduleur ajuste le facteur de puissance de sortie cosφ en temps réel en fonction du ratio P/Pn (%). ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 106: En Option) Installation Du Smart Dongle
Il est recommandé d'utiliser les clés USB des marques Netac, Kingston ou SanDisk. Il est possible que les autres marques ne soient pas compatibles. REMAR QUE Supprimez le fichier script immédiatement après son utilisation afin de réduire les risques de divulgation d’information. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 107: Exportation De Configurations
Étape 4 Insérez la clé USB dans le port USB. Le système identifie automatiquement la clé USB et exécute toutes les commandes spécifiées dans le fichier de script de démarrage. Examinez le voyant LED afin de déterminer l'état de fonctionnement. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 108: Importation De Configurations
Étape 3 Remplacez le fichier de script de démarrage exporté dans le répertoire root de la clé USB par celui que vous avez importé. A VIS Remplacez le fichier de script de démarrage uniquement et conservez les fichiers exportés. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 109: Voyant Led
Vérifiez que le ciphertext dans le fichier de script de démarrage correspond au mot de passe de connexion de l'application SUN2000. Si les deux ne correspondent pas et que vous insérez la clé USB cinq fois de suite, le compte utilisateur sera verrouillé pendant 10 minutes. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 110: Mise À Niveau
Étape 7 Insérez la clé USB dans le port USB. Le système identifie automatiquement la clé USB et exécute toutes les commandes spécifiées dans le fichier de script de démarrage. Examinez le voyant LED afin de déterminer l'état de fonctionnement. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 111 (allumé pendant 1 s, puis éteint pendant 1 s) pendant 1 min, puis devient vert fixe pour signaler que la mise à niveau a bien été effectuée. ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 112: Entretien
EXTENAL=fr-fr_reference_0114257670.xml, ou le manuel d'utilisation de SmartLogger ou de NMS. Étape 2 Éteignez le commutateur CA entre le SUN2000 et le réseau électrique. Étape 3 Réglez tous les commutateurs CC sur OFF. ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 113: Mise Hors Tension Pour Dépannage
CA et la terre. Assurez-vous que le côté CA de l'onduleur solaire est déconnecté. Étape 6 Éteignez tous les commutateurs d'entrée CC de l'onduleur solaire. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 114: Maintenance De Routine
éviter que la pluie ou la neige ne pénètrent dans le compartiment de maintenance. Si cela est inévitable, n'ouvrez pas la porte du compartiment de maintenance. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 115: Intervalle De Maintenance
être correctement raccordés. se fait 6 mois après la première mise en service. Par la suite, l'intervalle peut être de 6 à 12 mois. Figure 8-2 Enlèvement du déflecteur de l'évent d'entrée d'air Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 116: Dépannage
Vérifiez si les câbles de la chaîne arc CC PV forment un arc ou sont mal Les câbles d'alimentation de la chaîne connectés. PV forment un arc ou sont mal connectés. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 117: Mesures Correctives
CC et ajoutez plus de branches PV. 2. Vérifiez si la branche PV est ombragée. 3. Vérifiez si la tension en circuit ouvert de la branche PV correspondante est normale. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 118 PV+ de l'onduleur solaire et le sol doit être inférieure à 0 V pour que les alarmes s'arrêtent.) 4. Si l'alarme persiste, contactez le support technique Huawei. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 119 1. Le réseau électrique est en panne. 2. Vérifiez si le circuit CA est déconnecté ou le commutateur 2. Le circuit CA est déconnecté ou le CA est éteint. commutateur CA est éteint. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 120 3. Vérifiez si la tension pic sur le réseau dépasse le seuil supérieur. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 121 Si c'est le cas, connectez-vous sur l'application mobile, le SmartLogger ou le NMS pour modifier le seuil de protection contre la surfréquence du réseau électrique avec l'accord de votre opérateur local de fourniture d'électricité. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 122 2. Si l'alarme se déclenche trop souvent, vérifiez si la fréquence du réseau se trouve dans la plage admissible. Si ce n'est pas le cas, contactez l'opérateur local de fourniture d'électricité. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 123 L'onduleur solaire se rallume automatiquement une fois la panne corrigée. 2. Si l'alarme se produit de manière fréquente, vérifiez si l'impédance entre la branche PV et la masse est trop basse. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 124 élevée, améliorez la pas correctement. ventilation. 2. Si la ventilation et la température ambiante sont toutes conformes aux exigences, mais le défaut persiste, contactez votre fournisseur ou le support technique de Huawei. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 125 électrique sont identiques à ceux des configurations RS485 de l'onduleur solaire. 3. Vérifiez si le compteur électrique est sous tension et si le câble de communication RS485 est bien connecté. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 126 étranger autour du bloqué. ventilateur. 2. Réinstallez le ventilateur, allumez l'interrupteur CC et attendez que l'onduleur solaire démarre. Si le dysfonctionnement persiste après 15 minutes, remplacez le ventilateur externe. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 127 CA et le bouton d\'entrée CC sur ON. Attendez que l'onduleur se connecte au réseau électrique. Si le problème persiste 5 minutes plus tard, contactez votre fournisseur ou l'assistance technique de Huawei. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 128: Remplacement Du Ventilateur
Si le plateau du ventilateur se coince lorsqu'on le tire ou le pousse, soulevez-le légèrement. Étape 1 Retirez la vis du plateau du ventilateur et conservez-la. Retirez le plateau du ventilateur jusqu’à ce que le déflecteur du ventilateur s'aligne avec le châssis de l'onduleur. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 129 Étape 3 Retirez le plateau du ventilateur. Figure 8-5 Extraction du plateau du ventilateur (2) Étape 4 Retirez les serre-câbles du ventilateur défectueux. FAN 1 défectueux Figure 8-6 Retrait des serre-câbles du FAN 1 Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 130 Étape 6 Installez le nouveau ventilateur (FAN 1 est utilisé comme exemple). Figure 8-10 Installation d’un nouveau ventilateur Étape 7 Reliez les câbles du ventilateur. Positions de fixation du FAN 1 Figure 8-11 Liaison des câbles du FAN 1 Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 131 Figure 8-14 Insertion du plateau du ventilateur Étape 9 Raccordez les câbles correctement en respectant les étiquettes des câbles et reliez-les. Figure 8-15 Raccordement et liaison des câbles Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 132: Chargement Du Commutateur Cc
Étape 2 Appuyez sur les boutons RESET jusqu'à ce qu'ils soient bloqués, puis serrez les écrous des boutons RESET. Figure 8-17 Chargement du commutateur CC (DC SWITCH 1 est utilisé comme exemple) ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 133: Manipulation De L'onduleur
9.3 Mise au rebut du SUN2000 Lorsque la durée de service du SUN2000 expire, jetez-le conformément aux réglementations locales sur les déchets d'équipement électrique. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 134: Spécifications Techniques
Entrée Élément SUN2000-1 SUN2000-1 SUN2000-1 SUN2000-1 SUN2000-1 SUN2000-7 25KTL-M0 10KTL-M0 00KTL-M0 00KTL-M1 00KTL- 5KTL-M1 INM0 Tension 1 100 V d'entrée maximale Plage de 200 à 1 000 V tension de fonctionneme Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 135 Résultat Élément SUN2000-1 SUN2000-1 SUN2000-1 SUN2000-1 SUN2000-1 SUN2000-7 25KTL-M0 10KTL-M0 00KTL-M0 00KTL-M1 00KTL- 5KTL-M1 INM0 Puissance 125 kW 110 kW 100 kW 100 kW 100 kW 75 kW active maximale Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 136 Si aucun fil neutre n'est utilisé, définissez le Mode de sortie sur Triphasé; trois câbles. Si le fil neutre est utilisé, définissez le Mode de sortie sur Triphasé; quatre câbles. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 137 Protection Pris en charge contre les surtensions Détection de Pris en charge la résistance d'isolement Unité de Pris en charge surveillance de courant résiduel (RCMU) Catégorie de PV II/CA III surtension Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 138: Affichage Et Communication
4000 m fonctionneme nt maximale Humidité 0 % à 100 % HR relative Borne Staubli MC4 d'entrée Borne de Module de sertissage + bornes OT/DT sortie Certification IP66 Topologie Sans transformateur Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 139: A Fixation Des Connecteurs En Y
Préparez un plateau en fonction de la taille de la base de l'onduleur solaire et du câblage des connecteurs en Y. Matériau : matériau extérieur résistant à la corrosion Capacité portante ≥ 10 kg Figure A-1 Dimensions recommandées Étape 1 Installez un plateau. Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 140 Préparez une poutre en fonction de la taille de la base de l'onduleur solaire et du câblage des connecteurs en Y. Matériau : matériau extérieur résistant à la corrosion Capacité portante ≥ 10 kg Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 141 Figure A-4 Dimensions recommandées Étape 1 Installez une poutre. Figure A-5 Installation d’une poutre Étape 2 Reliez les connecteurs en Y à la poutre. Figure A-6 Liaison des connecteurs en Y ----Fin Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 142: Code De Réseau
France Pris en Pris en 15-712-1( (Continent) charge charge UTE C France Pris en Pris en 15-712-1(B (Îles) charge charge UTE C France Pris en Pris en 15-712-1(C (Îles) charge charge Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 143 CEI0-21 Italie Pris en Pris en charge charge EN50438- République Pris en Pris en tchèque charge charge RD1699/66 Réseau Pris en Pris en électrique à charge charge basse tension espagnole Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 144 TAI-PEA Pris en Pris en thaïlandais charge charge TAI-MEA Pris en Pris en thaïlandais charge charge BDEW- Réseau Pris en Pris en MV480 électrique à charge charge moyenne tension allemand Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 145 TAI-MEA- Réseau Pris en Pris en MV480 électrique à charge charge moyenne tension thaïlandais EN50438- Réseau Pris en Pris en électrique à charge charge MV480 moyenne tension danois Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 146 électrique à charge charge charge basse tension IEC 61727 (60 Hz) IEC61727- Réseau Pris en Pris en Pris en 60Hz- électrique à charge charge charge MV480 moyenne tension IEC 61727 (60 Hz) Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 147 IEC61727- Réseau Pris en 50Hz- électrique à charge MV500 moyenne tension indien 500 CEI0-16- Réseau Pris en Pris en MV480 électrique à charge charge moyenne tension italien Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 148 Pris en électrique à charge charge 16149- moyenne MV480 tension brésilien INDIA Réseau Pris en électrique à charge basse tension indien INDIA- Réseau Pris en MV500 électrique à charge moyenne tension indien Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 149 VDE-AR- VDE4120 Pris en Pris en Pris en N4120_HV charge charge charge Vietnam Vietnam Pris en Pris en charge charge Vietnam- Vietnam Pris en Pris en MV480 charge charge Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 150 Pris en Engine- hybride charge charge charge charge charge Grid-60Hz EN50438- Réseau Pris en Pris en électrique à charge charge basse tension suédois Pakistan Pakistan Pris en Pris en charge charge Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 151 Pris en N4110 électrique à charge charge charge moyenne tension allemand 230 V VDE-AR- Réseau Pris en Pris en Pris en N4110- électrique à charge charge charge MV480 moyenne tension allemand Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
- Page 152 EN50549- Suède Pris en Pris en charge charge DENMAR Danemark Pris en Pris en charge charge EN50549- DK1- LV230 DENMAR Danemark Pris en Pris en charge charge EN50549- DK2- LV230 Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
-
Page 153: C Liste Des Noms De Domaine Des Systèmes De Gestion
Tableau C-1 Noms de domaine des systèmes de gestion Nom de domaine Type de données Scénario intl.fusionsolar.huawei.com Adresse IP publique FusionSolar hébergement cloud REMARQUE Le nom de domaine est compatible avec cn.fusionsolar.huawei.com (Chine continentale). Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. -
Page 154: Acronymes Et Abréviations
D Acronymes et abréviations Acronymes et abréviations Commission de l’énergie de la Californie Technologie photovoltaïque concentrée Diode électroluminescente MBUS Bus de surveillance Point de fonctionnement optimal MPPT Conversion optimale d'énergie Dégradation potentielle induite Photovoltaïque Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd. - Page 155 Série SUN2000-(75KTL, 100KTL, 110KTL, 125KTL) Manuel d'utilisation D Acronymes et abréviations RCMU Unité de surveillance de courant résiduel DEEE Directive sur les déchets d'équipements électroniques et électriques Édition 07 (10-11-2021) Copyright © Huawei Technologies Co., Ltd.
