Emetteur interfaces universel

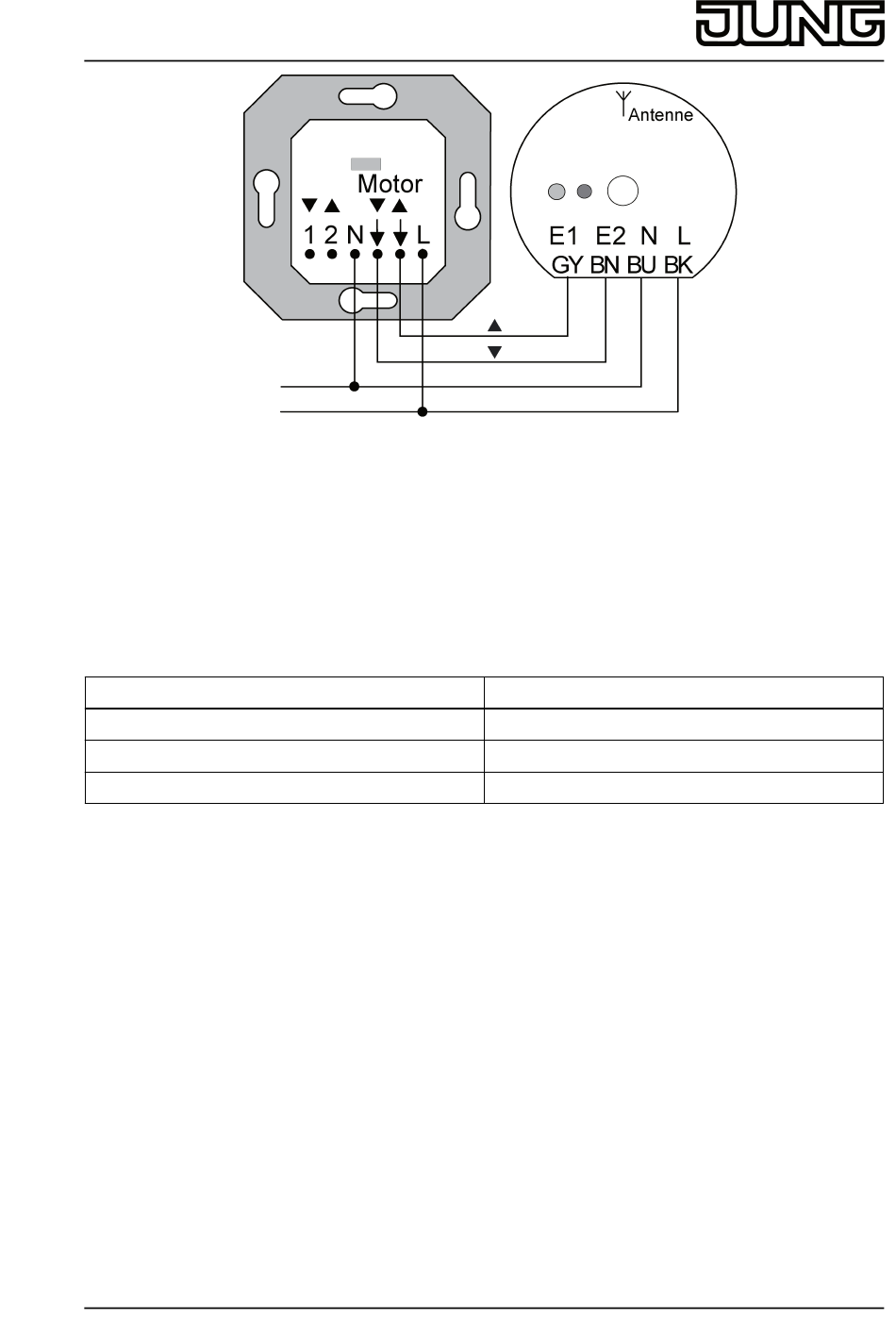

Figure 7: Plan de raccordement de commande de store, mode de service D
i En cas de montage hors d'un boîtier d'appareillage, veiller à une protection suffisante
contre les contacts, par ex. montage dans une boîte de distribution apparente.
i L'émetteur radio ne doit pas être raccordé parallèlement à un moteur de store.
Maintenir une distance par rapport aux grandes pièces métalliques, par ex. les cadres de porte
métalliques.
o
Raccorder l'émetteur radio conformément au schéma de raccordement (figure 4), (fi
gure 5), (figure 6) ou (figure 7). Les lignes de raccordement doivent être occupées comme
suit :
E1 (GY)
E2 (BN)
N (BU)
L (BK)
o
Si plusieurs disjoncteurs délivrent des tensions élevées à l'appareil ou à la charge, coupler
les disjoncteurs ou apposer une mise en garde, de manière à garantir une déconnexion.
o
Réglage du mode de service (voir le chapitre Mise en service). Le mode de service réglé
peut être modifié à tout moment.
o
Insérer l'émetteur radio dans le boîtier d'appareillage.
o
Monter le mécanisme et activer la tension du secteur.
i Poser l'antenne en la déployant dans un champ dénué d'obstacle.
82547943
J0082547943
Entrèe 1 (gris)
Entrèe 2 (brun)
Conducteur N (bleu)
Conducteur extérieur (noir)
