Sommaire des Matières pour Kampmann 30177

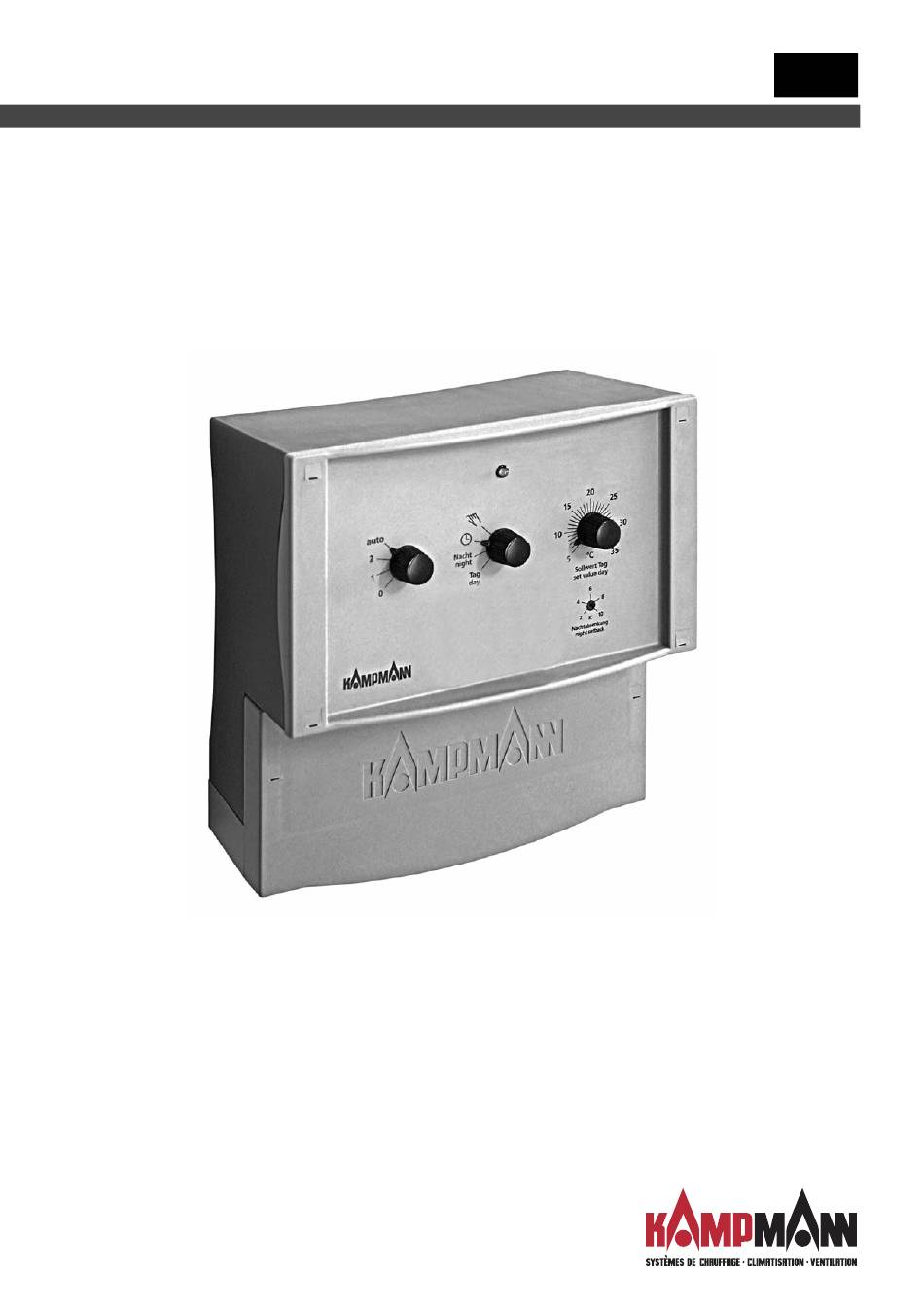

- Page 1 1.26 Commande triphasée à 2 vitesses 1.96 1.45 avec régulation de la température ambiante intégrée Type 30177 Mode d'emploi Conservez soigneusement cette notice en vue d'une réutilisation future ! Lire impérativement avant la mise en service ! I 179/06/11/1 FR...
-
Page 2: Commande Électronique Courant Triphasé 2 Vitesses
.1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi 1. Utilisation correcte Explication des sigles: ...... -
Page 3: Utilisation Correcte
Mode d'emploi 1. Utilisation correcte La commande triphasée à 2 vitesses Kampmann de type 30177 a été conçue selon le cours de la technique et dans le respect des règles de sécurité reconnues. Toutefois, son emploi peut engendrer des risques de dommages corporels ou de dégâts matériels sur l’appareil ou d’autres... -
Page 4: Consignes De Sécurité
.1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi 2. Consignes de sécurité Cette commande à courant triphasé à 2 vitesses a été conçue et fabriquée selon le niveau technique actuel ainsi que les normes et directives légales en vigueur. -
Page 5: Montage Et Installation
1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi 3. Montage et Installation Montage de la commande Mettre toutes les parties de l'installation sur lesquelles vous devez opérer, hors tension et les sécuriser pour empêcher tout réenclenchement ! -
Page 6: Pose Des Câbles
.1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi 3.1 Pose des câbles Consignes générales Poser tous les conducteurs à basse tension (capteur de température ambiante, entrées numériques) sur le trajet le plus court. -
Page 7: Raccord Électrique
Fig. 3 : Ouverture de l'appareil Fonctionnement en parallèle de plusieurs appareils Pour faire fonctionner en parallèle plusieurs aérothermes sur une commande à 2 vitesses de type 30177, veuillez suivre les indications suivantes: Seuls les appareils possédant le même schéma de commutation au moteur (numéro final 36/38) peuvent être commutés en parallèle. - Page 8 .1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi Entrées et sorties numériques Entrées numériques Nuit Entrée DE1-GND fermée Jour/Nuit Jour Entrée DE1-GND ouverte Chauffage Entrée DE2-GND ouverte Chauffage/refroidissement Refroidissement Entrée DE2-GND fermée Sorties numériques...
-
Page 9: Voyant Lumineux
1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi 4. Commande Voyant lumineux Sélecteur de vitesse Mode du sélecteur Réglage de la température jour Réglage de la valeur d’abaissement de nuit Voyant lumineux Le voyant indique l’état de fonctionnement de l’installation:... -
Page 10: Différence De Commutation De La Régulation De La Température Ambiante
.1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi Commutateur sélecteur de vitesse Le voyant indique l’état de fonctionnement de l’installation: Installation à l’arrêt En marche seulement avec la vitesse 1 En marche seulement avec la vitesse 2 Commutation de la vitesse automatique, dépend de la différence... - Page 11 1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi Différence de commutation entre les vitesses Mode chauffage: Exemple (mode chauffage): 20 °C consigne Vitesse SD = 4 K = ± 2 K Vitesse 1 marche : 18 °C...
-
Page 12: Mise En Service
.1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi Mise en service Pour la vérification, les pièces de l'installation doivent être contrôlées sous tension. Les contrôles ne peuvent être exécutés que par un personnel qualifié... - Page 13 1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi Vérifiez en cours de fonctionnement Vérifier le fonctionnement des contacts thermiques des moteurs raccordés en déconnectant l'un des brins des bornes TK/TK de la commande.
-
Page 14: Données Techniques
.1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Mode d'emploi 6. Données techniques Tension nominale 3 x 400 Puissance maximale du moteur Courant nominal maximal du moteur Courant nominal maximal *sortie de vanne 230V Facteur minimal de puissance cos ϕ... - Page 15 1.96 Commande électronique courant triphasé 2 vitesses avec régulation de la température ambiante intégrée, Type 30177 Notices...
