Sommaire des Matières pour Ravpower FileHub RP-WD02

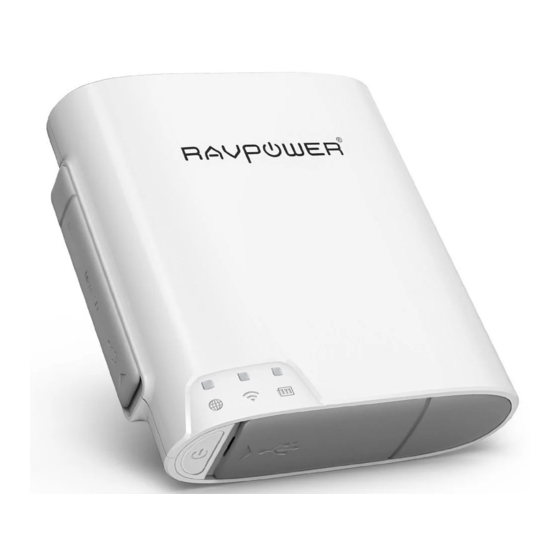

- Page 1 Manuel de l'utilisateur ® RAVPower FileHub ● Routeur sans fil portable ● Micro SD / Carte de TF lecteur sans fil ● Périphérique MediaShare sans fil USB ● Serveur de fichiers NAS ● Batterie externe ● Hot Spot (borne wifi) WLAN Modèle: RP-WD02...
-
Page 2: Caractéristiques Principales
Android déchargé. 1.1 Caractéristiques principales: Le RAVPower FileHub est conçu pour offrir une solution sans fil complète à vos besoins en déplacement ou en voyage. Ses caractéristiques principales: l Solution de partage 5 en 1 sans fil l Convertir instantanément le réseau filaire en sans fil... -
Page 3: Schéma D'application
1.2 Guide d'utilisation Pour comprendre le fonctionnement de RAVPower FileHub, voici un sommaire des applications principales Fonction Application Où et quand Connectez le stockage Lorsque vous souhaitez USB à votre FileHub et le transférer ou partager rendre accessible à fichiers entre d'autres périphériques... -
Page 4: Schéma Du Produit
8. Bouton de reset 9. Câble d'interface (WAN) 2. Aperçu 2.1 Le contenu • 1 x RAVPower FileHub • 1 x Manuel d’utilisation • 1 x câble USB 2.2 Les indicateurs LED l Indicateur du niveau de puissance de batterie: Lumière jaune Constante... -
Page 5: Comment Utiliser Le Filehub
lumière jaune clignote L’appareil est éteint lentement (toutes secondes) l Indicateur LED de Wifi: Le LED bleu indique l’état de l’initialisation du système. Il se met à clignoter pendant le processus, et il arrête de clignoter lorsque l’initialisation est terminée. Lumière bleue Wifi est prêt... - Page 6 Web : http://www.ravpower.com/downloads-RP-WD02.html App Aperçu: L’application mobile « RAV FileHub » fournit des fonctions avancées pour votre FileHub. • Accéder et gérer des fichiers de carte Micro SD / stockage USB déjà connectés à votre FileHub •...
- Page 7 à support.fr@ravpower.com Si vous n'installez pas de APP, utilisez le navigateur directement, allez à l'étape 5 Étape 3: Accès au stockage USB grâce à iOS ou appareils Android: 1. Télécharger l’APP "RAV FileHub" à partir de Google Play Store ou Apple Store 2.
- Page 8 Référence de la configuration: (Prenez Windows 7 par exemple) 1. Téléchargez « RAV FileHub » depuis l'URL suivant : http://www.ravpower.com/downloads-RP-WD02.html 2. Assurez-vous que le stockage USB soit connecté et votre FileHub soit activé 3. Ouvrez le paramètre de la connexion sans fil de votre ordinateur. (Dans le système Windows, «...
- Page 9 4. Connectez-vous et le mot de passe est de “11111111” PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn...
- Page 10 5. Lancez le logiciel « RAV FileHub » pour Windows et connectez-vous à votre espace de stockage USB avec le nom d'utilisateur «admin» et aucun mot de passe (si demandé) PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn...
- Page 11 Vous pouvez maintenant transférer des fichiers entre votre ordinateur et le stockage USB connecté Etape 5 : Coonectez le stockage USB à travers le navigateur 1. Assurez-vous que le stockage USB est connecté et votre FileHub est allumé 2. Recherchez la connexion sans fil appelé « FileHub-XXXX » (nom par défaut) 3.
- Page 12 • Assurez-vous que vos appareils mobiles restent connecté avec FileHub. • Système iOS ne possède qu’un accès limité à des fichiers locaux Q: Comment faire pour déplacer des fichiers entre deux appareils mobiles connectés à FileHub? R: Vous ne pouvez pas les déplacer directement d'un périphérique à un autre. Mais si vous avez un périphérique de stockage USB connecté...
- Page 13 2. Connectez votre FileHub à l'un des ports Ethernet disponibles du routeur principal 3. Attendez que la LED Wifi devienne bleu 4. Si votre appareil est bien relié à FileHub (voir ci-dessous), vous devrez maintenant être en mesure d'accéder à l'Internet en wifi IMPORTANT : Comment connecter votre appareil avec FileHub: Une fois que votre FileHub est en service, activez le Wi-Fi de votre appareil (PC / Smartphone / Tablette) et vous devriez être capable de voir une nouvelle connexion sans fil...
- Page 14 Etape 3 : C’est fait ! Maintenant, votre appareil est connecté à l’internet avec FileHub. PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn...
- Page 15 REMARQUE : Cette notification ne s'affiche que lorsque votre FileHub n'a pas réussi à se connecter au routeur principal ou un réseau existant avec un câble réseau RJ45. Pour configurer votre FileHub comme un point d'accès, assurez-vous que la connexion est bel et bien établie entre le routeur et le Filehub et que le voyant WiFi est bleu constant.
- Page 16 Mode Routeur Définition : FileHub est connecté à un modem ADSL et fonctionne comme un routeur secondaire. Application: Accès à Internet à modem câble ou DSL est disponible pour un utilisateur mais plusieurs utilisateurs ont besoin de partager l'Internet. Comment configurer le mode Routeur : 1.
- Page 17 Vous pouvez désormais accéder à votre page d'administration de FileHub (10.10.10.254) pour le configurer en tant que routeur régulière. Vous pouvez trouver la page de configuration via: « Paramètres de réseau » - « Internet » - « accès câblé », dans laquelle il fournit des IP dynamique, IP statique, PPPoE pour la configuration du routeur, consultez votre administrateur de réseau ou référez-vous à...
- Page 18 Conseils: Lors des connexions à des appareils avec des câbles de réseau, assurez-vous que chaque extrémité du câble est correctement branché. Les câbles non branchés correctement sont l’un des problèmes le plus courant lors des configurations de réseaux... Ce que vous avez besoin •...
- Page 19 révéler le réseau existant pour les hôtes. Les applications : • Connectez deux (2) routeurs avec la capacité de partager les ressources du réseau • Utiliser le routeur comme un point d'accès supplémentaire sur un réseau existant • Connectez le routeur à un modem / routeur à partir de votre fournisseur d'accès Internet (FAI) •...
- Page 20 Conseils: Veuillez se référer au fichier d'instructions pour l'installation en mode Pont à partir de notre site Web à www.ravpower.com/download 3.3 Batterie externe(6000mAh Samsung 18650 batterie) Recharger votre appreil mobile 1. Connectez FileHub avec votre appareil mobile via votre propre câble USB 2.
-
Page 21: Supporte Le Tiers App Avec La Fonction De Nas / Dlna
Modèle Entrée Chargeur mural, sortie 1.5A sortie PC/0.5A sortie chargeur chargeur RAVPower 5V/1.5A Env. 13-14 hrs Env. 7-8hrs Env. 5-6 hrs FileHub Que peut FileHub faire avec sa batterie intégrée? Durée de jeu (testé TOSHIBA 6hrs de lecture des fichiers du disque dur... - Page 22 USB ne fonctionnera pas. Téléchargez les instructions détail avec captures d'écran http://www.ravpower.com/downloads-RP-WD02.html prenez « MirageDLNA (Android) » par exemple. Qulques applications disponibles * VLC, DMG média player pour Mac * MirageDLNA pour Android * AcePlayer, Good Player, MoliPlayer pour iOS 1.
-
Page 23: Spécification
MirageDLNA. 5> Branchez le WiFi de la FileHub avec votre téléphone ou tablette Android. 6> Ouvrez l’App MirageDLNA installé et vous pouvez trouver le RAV FileHub sur la liste. Or, vous avez besoin de «rafraîchir » pour le fouiller. 7> Cliquez sur « RAV FileHub » et vous trouverez les fichiers sur Parcourir les dossiers. - Page 24 Batterie Capacité 6000 mAh Entrée max 1.5A (support l’entrée 0.5A,0.8A&1.5A) Sortie Consommation Carte d'énergie lecture / écriture Autonomie 1.5W veille (mode veille du disque dur) Carte SD de lecture Lecture: 3 MB / S / écriture Ecriture: 3.5MB/S Interface USB: Micro USB 2.0 pour le transfert des données et chargement Exigences...
- Page 25 système de fichiers • Outil d'inspection et de réparation du système de fichiers NTFS FAT16/FAT32/exFAT A> Support le système de fichiers Microsoft Windows FAT16 / FAT32 / exFAT B> Outils d'application: Outil d'inspection et de réparation du système de fichiers FAT Service CIFS protocole Fournir des services partagés aux...
-
Page 26: Configuration Matérielle Minimale Requise Et Support Du Format Fichier
C> Paramétrage du serveur DHCP D> Configuration de la passerelle par défaut E> Réglage de DNS par défaut 4.3 Configuration matérielle minimale requise et support du format fichier Matériel requis: Connexion Internet Système Windows: XP/Vista/Windows 7 d'exploitation Mac: OS X 10.5.0 et version supérieure requise D’autres: Fedora 12 (Linux) et version supérieur... - Page 27 USB pour la RP-WD02, vous pouvez trouver les deux appareils sur l'App « RAV FileHub ». Peut-on utiliser le filehub RP-WD02 sur un appareil qui n'est pas sous système Android et iOS (Par exemple: Kindle Fire)? • Saisissez "10.10.10.254" sur le navigateur et pour entrer dans l'écran de connexion.
-
Page 28: Garantie
Pourquoi certains de mes fichiers ne peuvent pas être lus sur iPad / iPhone / iTouch, comme les fichiers de format AVI, rmvb? Le filehub RP-WD02 peut servir de n'importe quel fichier sur la carte mémoire. Mais c’est au dispositif final de déterminer si le fichier est lisible sur celui-ci. Les vidéos ayant un format compatible sur iPad / iPhone / iPod Touch peuvent être... -
Page 29: Service Et Support
à résoudre le problème, contactez-nous par mail au support.fr@Ravpower.com. 8. Service et support Si vous avez des questions sur nos produits ou services, n’hésitez pas à nous contacter via une de la méthode offerte. Notre équipe d’assistance sera toujours à...
